Pneumatische tapkogelkraan

Waits is een fabrikant van pneumatische kogelkranen met zijn wereldwijde hoofdkantoor in China. Wij kunnen klanten op de wereldmarkt voorzien van een stabiel aanbod en concurrerende prijzen. Een rijke ervaring in de sector en een professioneel team helpen ons de productkwaliteit en de bijbehorende serviceniveaus verder te verbeteren. Bij de productie kunnen verschillende productiestandaarden worden gebruikt, zoals API6D/ISO17292/BS5351, enz.

Stuur onderzoek

Productomschrijving

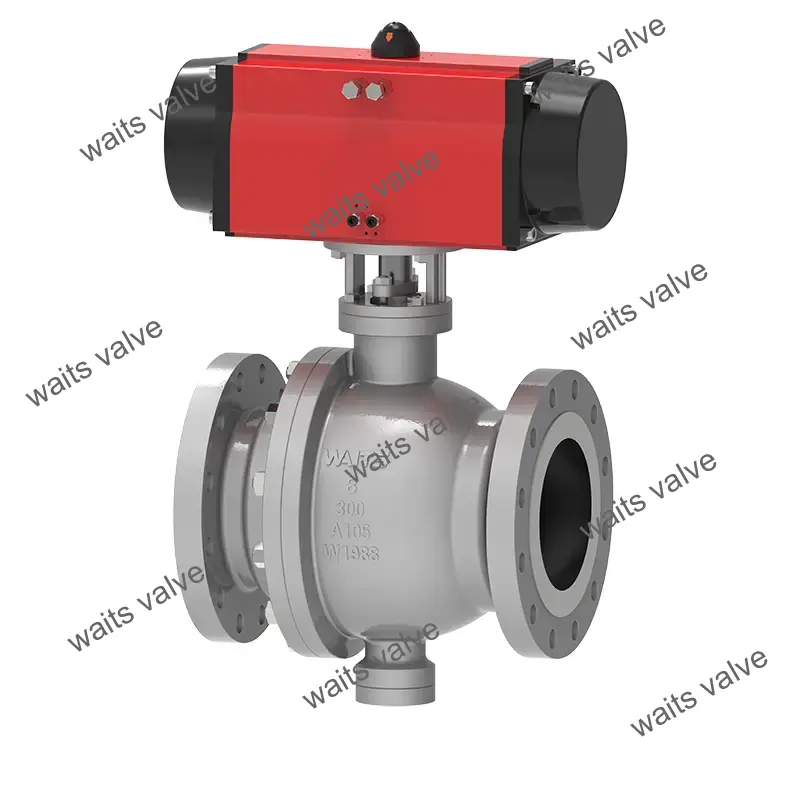

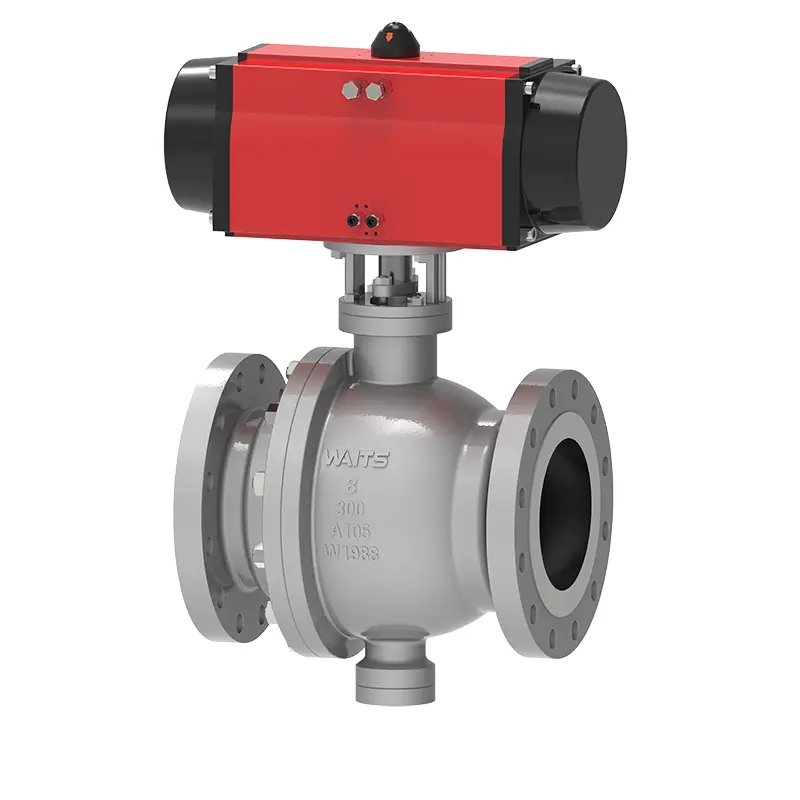

Pneumatische kogelkraan is een stalen kogelkraan, het kleplichaam is gesmeed met hoogwaardige materialen, de kogel is geïnstalleerd en de middelste flens en nek zijn verbonden door bouten. De stroomopwaarts en stroomafwaarts van de klepzitting zijn enkele zuigereffecten, met DBB-functie. Tegelijkertijd heeft de afdichting tussen de klepzitting en de kogel drie structuren: traditionele zachte afdichtingsstructuur, driehoekige ringafdichtingsstructuur en harde afdichtingsstructuur.

Implementatienormen

Ontwerpnormen	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flens normen	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Verbindingsmethoden	RF, RTJ, BW
Testen en accepteren	API598, API6D, BS12569;
Structurele lengte	ASME B16.10, BS 558, BS12982, ISO 5752;
Druk- en temperatuurniveaus	ASME B16.34、
Vereisten voor brandbeveiliging	API6FAAPI607
Lage lekkagenormen	ISO 15848-1, API 622
Anti-corrosie ontwerp	NACE M. 0103, NACE M. 0175

Sollicitatie

Maat	NPS 1” ~ 60” DN25~DN1500
Drukbereik	Klasse 150 ~ 2500 PN10-PN420
Temperatuurbereik	；-196℃ ~ +260℃
Toepassingsbereik	Leidingwater, riolering, bouw, aardolie, chemische industrie, voedsel, medicijnen, textiel, elektriciteit, scheepsbouw, metallurgie, energiesysteem, enz.
Rijmodus	Turbine, pneumatisch, elektrisch
Ventiellichaam	Smeedstukken: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Gietstukken: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Bal	Bol: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Steunring voor klepzitting	Steunring zitting: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Ventielzitting inzetstuk	PTFE, RPTFE, Nylon, Devlon, PEEK
Klepsteel	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Prestatiekenmerken

1. Bij het ontwerpen van de klepsteel is rekening gehouden met mogelijke onjuiste bediening, dus er is een ontwerp aangenomen dat kan voorkomen dat de klepsteel uit het kleplichaam springt.

2. De pneumatische kogelkraan heeft vuurvaste en antistatische apparaten, die in speciale situaties stabieler en veiliger zijn.

3. Er zijn noodinjectiepoorten voor afdichtingsvet aangebracht op de afdichtingspunten van de klepzitting en de klepsteel. Onder normale afdichtingsomstandigheden is er geen beroep gedaan op afdichtingsvet, maar zodra het afdichtingsoppervlak beschadigd is en lekt, kan afdichtingsvet worden geïnjecteerd voor noodreparatie. Elke vetinjectiepoort is uitgerust met een vetinjectieklep en een voorbegraven terugslagklep.

4. Aan de onderkant van het kleplichaam is een aftapklep geïnstalleerd voor afvoer en afvoer van de klepholte; Aan de bovenkant van het kleplichaam is een uitlaatklep geïnstalleerd voor online uitlaat en reiniging van de klepholte. De aftapklep en uitlaatklep kunnen isolatiekleppen of speciale afvoerverbindingen zijn.

5. Het product is uitgerust met een verbindingsplaat die geschikt is voor verschillende aandrijfapparaten.

6. Het materiaal van het klepuiteinde kan worden aangepast aan de specifieke materiaalkwaliteit van de pijpleiding van de gebruiker. Als het een klep is met aan beide uiteinden manchetten, kan de lengte van de manchet ervoor zorgen dat het laswerk ter plaatse het afdichtingsmateriaal niet aantast.

7. Er wordt een direct begraven ontwerp aangenomen. Voor dit soort direct ingegraven klep moet de klepsteel worden verlengd volgens het project om de werking op de grond te vergemakkelijken, en zich uitstrekken van de pijpleiding naar de grond voor overeenkomstige vetvul-, rioolafvoer- en ontluchtingsinrichtingen. De hoogte van de direct ingegraven klep wordt door de klant opgegeven.
