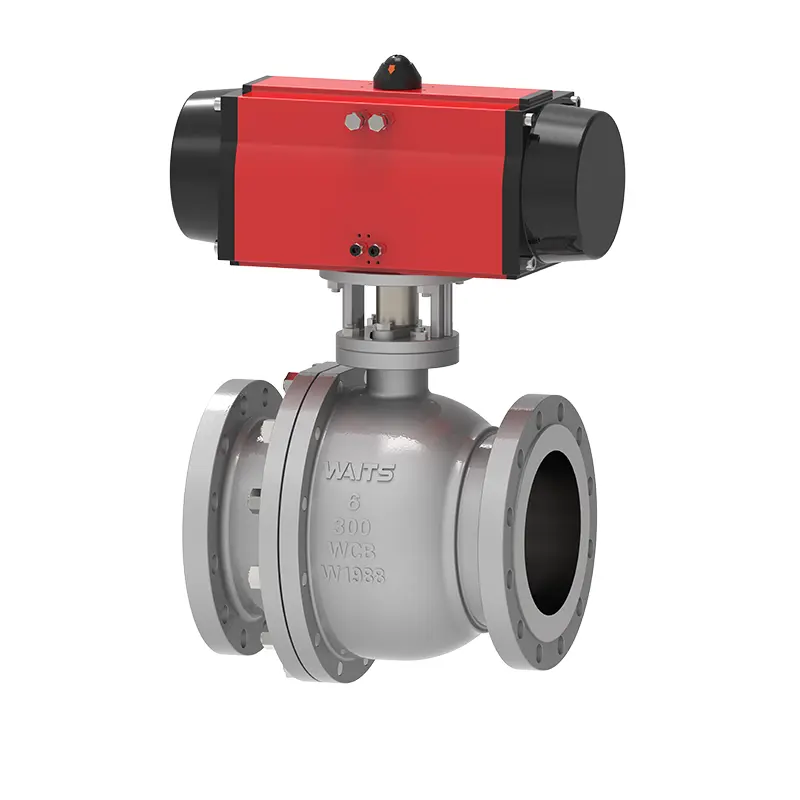

Pneumatische drijvende kogelkraan

Pneumatische zwevende kogelkraan is een pneumatisch klepproduct van Waits, met hoge prestaties, goedkope fabrieksprijs, stabiele levering en uitgebreide service en ondersteuning. We houden volledig rekening met de behoeften van verschillende klanten bij de productie van kleppen, en kunnen API602/ISO17292/BS5351 en andere normen overnemen, en gedurende het hele proces volgens normen produceren en accepteren om de productkwaliteit te garanderen.

Stuur onderzoek

Productomschrijving

De pneumatische zwevende kogelkraan voldoet aan de ontwerpvereisten van de American Petroleum Institute-standaard API 608 & API 6d en de Britse standaard BS 5351, en voldoet aan de American Society of Mechanical Engineers-standaard ASMEB16.34. Het wordt strikt vervaardigd in overeenstemming met de behoeften van de industrie en biedt betrouwbare en duurzame klepoplossingen voor klanten op de wereldmarkt.

Implementatienormen

Ontwerpnormen	API 6D, API 608, ASME B16.34, ISO 17292, BS5351,
Flens normen	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Verbindingsmethoden	RF, RTJ, BW
Testen en accepteren	API598API6DBS12569
Structurele lengte	MKB B16.10, BS 558, BS12982, ISO 5752
Druk- en temperatuurniveaus	ASME B16.34、
Vereisten voor brandbeveiliging	API6FAAPI607
Lage lekkagenormen	ISO 15848-1, API 622
Anti-corrosie ontwerp	NACE M. 0103, NACE M. 0175

Sollicitatie

Maat	NPS 1/2” ~10” DN15~DN250
Drukbereik	150LB–600LB, PN10–PN64
Temperatuurbereik	；-29℃ ~ +200℃
Toepassingsbereik	Leidingwater, riolering, bouw, aardolie, chemische industrie, voedsel, medicijnen, textiel, elektriciteit, scheepsbouw, metallurgie, energiesysteem, enz.
Rijmodus	Turbine, pneumatisch, elektrisch
Ventiellichaam	Smeedstukken: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Gietstukken: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Bal	Bol: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Steunring voor klepzitting	Steunring zitting: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Ventielzitting inzetstuk	PTFE, RPTFE, Nylon, Devlon, PEEK
Klepsteel	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Prestatiekenmerken

1. De klepzitting van de pneumatische zwevende kogelkraan is een lipafdichting met goede prestaties, lage wrijvingscoëfficiënt en een klein bedieningskoppel.

2. De aan de onderkant gemonteerde klepsteel kan voorkomen dat hij onder druk wegvliegt. Als er zich een bijzondere situatie voordoet, zoals brand, kan er bovendien metaalcontact met het kleplichaam ontstaan om ervoor te zorgen dat de afdichting niet door bijzondere omstandigheden wordt beïnvloed.

3. De klep is ontworpen om brandveilig en antistatisch te zijn.

4. De hendel heeft de functie om de schakelaarstatus aan te geven, en de klepsteel met platte kop en de hendel zullen niet verkeerd uitgelijnd zijn.

5. Om verkeerde bediening te voorkomen, zijn de volledig open en volledig gesloten posities van de klep uitgerust met vergrendelingsgaten, wat veiliger en handiger is.

6. De totale afmeting van de klep is relatief klein en het gewicht is relatief licht. Het kan worden gebruikt voor frequent gebruik en kan snel worden geopend en gesloten. Het wordt niet beperkt door de richting tijdens installatie en gebruik, met een kleine vloeistofweerstand, geen trillingen en weinig geluid.
