Draaikogelkraan

Waits Valve kan u met zijn complete productielijn voorzien van tapkogelkraanproducten. We hebben een rijke ervaring in het ontwerpen en produceren van kleppen, waarbij we de nadruk leggen op productkwaliteit en aanverwante diensten, preferentiële productprijzen en tijdige levering. We houden rekening met verschillende toepassingen en hanteren verschillende productienormen, zoals API6D/ISO17292/BS5351, enz.

Stuur onderzoek

Productomschrijving

Trunnion-kogelkraan is een stalen kogelkraan, die is ontworpen en vervaardigd met volledige aandacht voor de prestaties en de algehele gebruiksduur. Het kleplichaam is gesmeed met hoogwaardige materialen, de kogel is geïnstalleerd en de middelste flens en hals zijn vastgeschroefd. De klepzitting stroomopwaarts en stroomafwaarts zijn enkele zuigereffecten, DBB-functie. Tegelijkertijd zijn er drie structuren voor de afdichting tussen de klepzitting en de kogel:

1. Traditionele zachte afdichtingsstructuur;

2. Driehoekige ringafdichtingsstructuur;

3. Structuur met harde afdichting.

Implementatienormen

Ontwerpnormen	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flens normen	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Verbindingsmethoden	RF, RTJ, BW
Testen en accepteren	API598, API6D, BS12569;
Structurele lengte	ASME B16.10, BS 558, BS12982, ISO 5752;
Druk- en temperatuurniveaus	ASME B16.34、
Vereisten voor brandbeveiliging	API6FAAPI607
Lage lekkagenormen	ISO 15848-1, API 622
Anti-corrosie ontwerp	NACE M. 0103, NACE M. 0175

Sollicitatie

Maat	NPS 1” ~ 60” DN25~DN1500
Drukbereik	Klasse 150 ~ 2500 PN10-PN420
Temperatuurbereik	；-196℃ ~ +260℃
Toepassingsbereik	Leidingwater, riolering, bouw, aardolie, chemische industrie, voedsel, medicijnen, textiel, elektriciteit, scheepsbouw, metallurgie, energiesysteem, enz.
Rijmodus	Turbine, pneumatisch, elektrisch
Kleplichaam	Smeedstukken: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Gietstukken: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Bal	Bol: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Steunring voor klepzitting	Steunring zitting: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Ventielzitting inzetstuk	PTFE, RPTFE, Nylon, Devlon, PEEK
Klepsteel	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Prestatiekenmerken

1. De klepsteel is ontworpen om te voorkomen dat de klepsteel door onjuiste bediening uit het klephuis wordt geworpen.
2. De tapkogelkraan heeft een vuurvast en antistatisch apparaat.
3. Injectiepoorten voor noodafdichtingsvet zijn ontworpen bij de klepzittingafdichting en de klepsteelafdichting. Normale afdichting is niet afhankelijk van afdichtingsvet. Wanneer het afdichtingsoppervlak beschadigd is en lekkage veroorzaakt, kan afdichtingsvet worden geïnjecteerd voor noodreparatie. Elke vetinjectiepoort is uitgerust met een vetinjectieklep en een ingebouwde eenrichtingsklep.
4. Op de laagste positie van het kleplichaam is een aftapklep geïnstalleerd om de klepholte te ontluchten en af te tappen; Op het bovenste deel van het kleplichaam is een ontluchtingsklep geïnstalleerd om de klepholte online te ontluchten en te reinigen. De afvoerklep en ontluchtingsklep kunnen isolatiekleppen of speciale afvoerverbindingen zijn om de veiligheid, betrouwbaarheid en gemak te garanderen.
5. Het is uitgerust met een verbindingsplaat die geschikt is voor verschillende aandrijfapparaten, waaronder handgrepen, wormwielen, elektrische, pneumatische, gas-vloeistofkoppelingen, elektrohydraulische koppelingen, enz.
6. De klep met gelaste uiteinden kan het klepeindmateriaal (overgangssectie) aanpassen aan de materiaalkwaliteit van de pijpleiding van de gebruiker om de aanpasbaarheid en lasbaarheid van de materiaalsterkte te garanderen. Bij afsluiters met manchetten aan beide uiteinden kan de lengte van de manchetten ervoor zorgen dat laswerkzaamheden ter plaatse de afdichtingsmaterialen niet aantasten.
7. Begraven ontwerp. Voor ondergrondse kleppen wordt de klepsteel verlengd volgens de behoeften van het project om bovengrondse werkzaamheden te vergemakkelijken, en de bijbehorende vetinjectie-, rioolafvoer- en ontluchtingsinrichtingen worden van de buis naar de grond verlengd. De hoogte van de ingegraven en verhoogde klep wordt door de klant opgegeven.

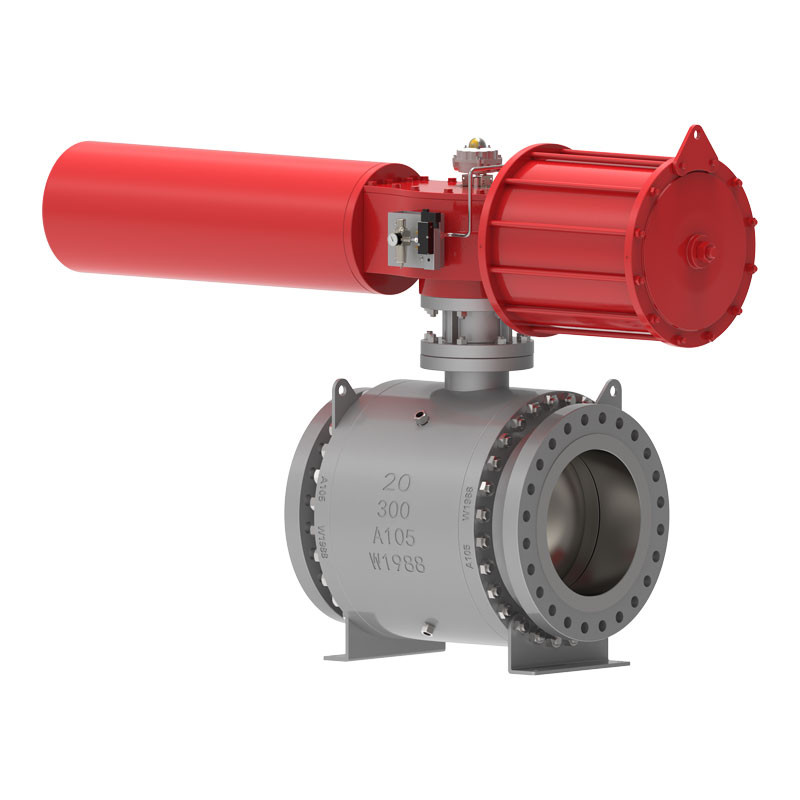

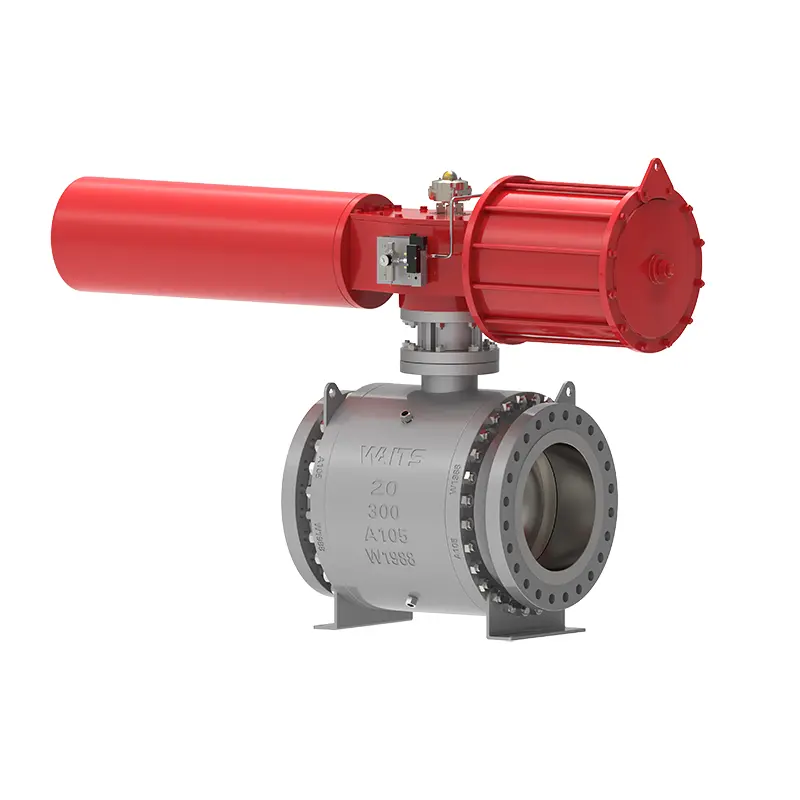

Trunnion Ball Valve
