Elektrische lug zachte zittende vlinderventiel

De Soft Sited Butterfly-klep van de elektrische wiel is een hoogwaardig product van wachten, vervaardigd in een Chinese fabriek, met behulp van veilige en milieuvriendelijke materialen van hoge kwaliteit, en heeft de standaard bereikt die kan worden gebruikt voor voedselpijpleidingen. We zijn oorspronkelijk gevestigd in de Verenigde Staten en hebben later ons hoofdkantoor opgericht in Wenzhou, China, en kunnen u de eerste keer levering en gerelateerde serviceondersteuning bieden.

Stuur onderzoek

Productomschrijving

Hierna volgen enkele van de meest waardige punten in het ontwerp van de zachte zitklep van de elektrische wiel, die volledig zijn overwogen in termen van materialen, structuur en prestaties.

1. Hoge elasticiteit van klepstoelrubber: het rubbergehalte van EPDM -klepstoel is 50%. We hechten veel belang aan kwaliteit, en meer dan 10.000 simulaties voor het openen en sluiten van openen en sluiten zorgen ervoor dat de klep lekvrij is.

Andere relevante prestatiegegevens kunnen als volgt worden aangeduid: kust een hardheid/graad 72 ± 3, 200%trekspanning/MPA ≥6, treksterkte MPA≥15, verlenging bij pauze/%≥350, permanente vervorming bij pauze/%≦ 10, traansterkte/kn.m-1 ≥35, compressie permanente vervolging (70 ℃*22h, compressie permanent)/%≦ 20.

Bovendien is onze klepzitting ontworpen met een brede rand, met een diameter van ongeveer 20 mm, die een breder contactoppervlak heeft met de pijpleidingflens dan de smalle-edge klepstoel, en heeft een betere afdichtingsprestaties.

2. Omdat het installeren van pinnen corrosie en lekkage kan veroorzaken, gebruiken we een pinloze verbinding tussen de vlinderplaat en de klepas, waardoor de klepas gemakkelijker te demonteren is en de vervanging van de klepstoel vergemakkelijkt.

3. Het kleplichaam is uitgerust met een anti-versnipperingsapparaat, dat veiliger is.

Implementatienormen

Ontwerpstandaard	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Eind standaard	ANSI B16.1 Cl. 125lb en B16.5 Cl. 150lb Van 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 en PN16 Als 2129 Tabel D en E BS 10 Tabel D en E MSS SP44 Cl. 150lb Awwa c207 150lb ISO 2531 PN6, PN10 en PN16 ISO 7005 PN6, PN10 en PN16
Inspectie & test	API 598 ISO 5208 EN 12266
Gezicht tot aangezicht	ISO 5752, EN 558, MSS SP67 en API 609 DIN3202
Bovenste flens	ISO 5211

Sollicitatie

Bedrijfstemperatuur	-45 ℃ ~+150 ℃
MAAT	2 "-32" DN50-DN800 34 "-80" DN850-DN2000
Werkdruk / CWP	16Bar 10Bar
Schelp	24Bar 15Bar
Zegel	18Bar 10Bar
Luchttest	6Bar 6Bar
Werkomgeving	Ballast en Bilge System chemische verwerking Ontziltingsinstallaties, boorplatforms, drinkwater Droog poeder, voedsel en drank, gasplanten HAVC -mijnindustrie, papierindustrie, zandbehandeling, zeewater, suikerindustrie Thermo technisch waterbehandeling afvalwater
Rijmethode	Handhendel wormwiel elektrisch pneumatisch
LICHAAM	Gietijzeren ductiel ijzer koolstofstaal roestvrij staal al-brons
SCHIJF	Gietijzeren ductiel ijzer koolstofstaal roestvrij staal al-brons
STANG	2CR13 F304 F316 F51 F53 Monel K500
Stoelen	Buna NBR EPDM Viton PTFE HEPDM Neopreen Hypalon Natural Rubber

Prestatiefuncties

1. De klep is klein in grootte en licht in gewicht, en installatie en daaropvolgend onderhoud en vervanging zijn relatief handig.

2. De zachte zitklep met elektrische wiel heeft een eenvoudige en compacte structuur en de operationele openings- en sluitsnelheid is 90.

3. Het koppel is klein, wat meer arbeidsbediening en licht is.

4. Na strikte gastests is de lekkage gegarandeerd nul.

5. Verschillende componentmaterialen kunnen worden geselecteerd op basis van de werkelijke behoeften en het is geschikt voor een verscheidenheid aan media.

6. De stroomkenmerken zijn meestal lineair en de aanpassingsprestaties zijn goed.

7. Het kan tienduizenden openings- en sluitingstests ondersteunen en de levensduur is gegarandeerd.

8. De zachte zitklep van de elektrische wiel kan worden gebruikt als eindklep.

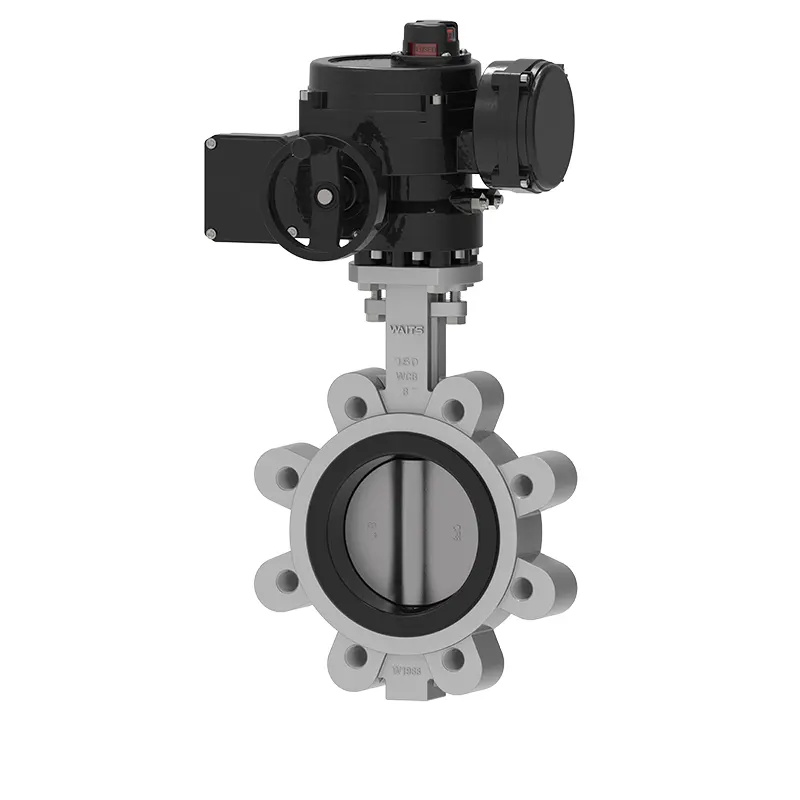

Electric Lug Soft Seated Butterfly Valve
