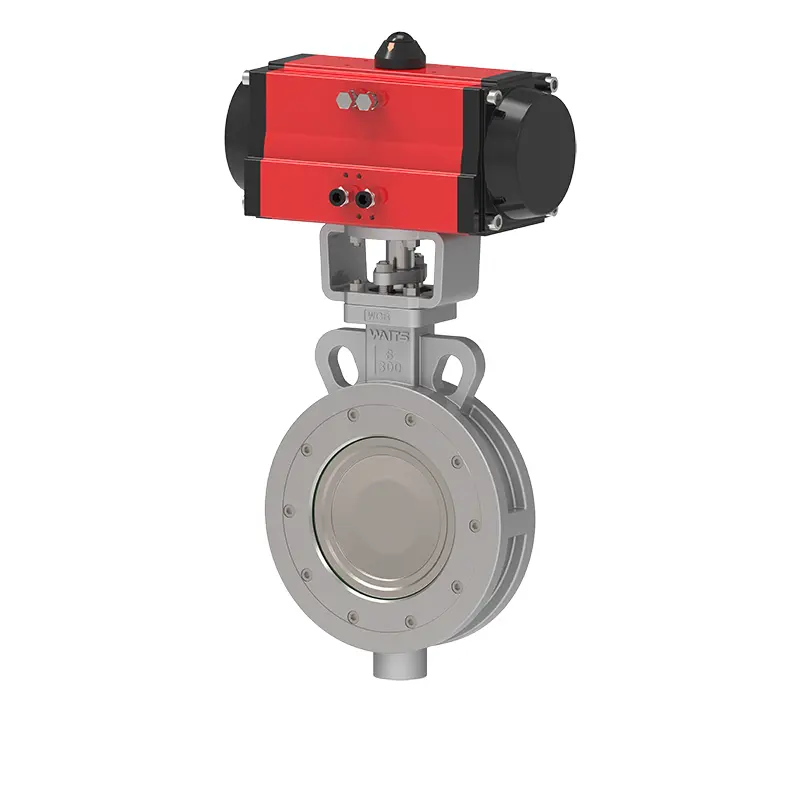

Pneumatische hoogwaardige vlinderklep

Waits is een professionele fabrikant en leverancier van pneumatische, hoogwaardige vlinderkleppen met een eigen productiebasis. Onze rijke ervaring in de sector en een groep professionals houden rekening met milieubescherming en duurzame ontwikkeling bij ontwerp en productie, en gebruiken hoogwaardige materialen om de productprestaties te garanderen.

Stuur onderzoek

Productomschrijving

Pas zorgvuldig het dubbele excentrische structuurontwerp toe: wanneer de klep wordt geopend, verlaat de excentrische klepschijf snel het afdichtingsoppervlak van de klepzitting, waardoor de contacttijd tussen de klepschijf en het afdichtingsoppervlak van de klepzitting wordt verkort, wat de levensduur van de klep helpt verlengen.

Implementatienormen

Ontwerpstandaard	API 609/607 brandveilig, EN 593, ASME B16.34
Einde standaard	ANSI B16.5 CL. 150LB AS 2129 Tabel D en E BS 10 Tabel D en E ? MSS SP44 CL. 150LB AWWA C207 150LB ISO 2531 PN10 en PN16 ISO 7005, PN10 en PN16
	WAFRF
Inspectie & Test	API 598, EN 12266, ISO 5208, ANSI B16.104
Van aangezicht tot aangezicht	API 609, ISO 5752 Beëindiging: ASME B16.5, ASME B16.47, EN 1092, JIS B2210, GOST 12815
Bovenste flens	ISO5211

Sollicitatie

Afmetingen	NPS 3″ ~ NPS 80″ DN80~ DN2000
Drukbereik	CL150~CL600 PN10~ PN40
Temperatuurbereik	-30℃~+260℃ metalen afdichting tot 450 ℃
Rijmodus	Turbine, pneumatisch, elektrisch
Bedrijfsomgeving	Ballast- en lenssysteem Chemische verwerking Ontziltingsinstallaties,Boorinstallaties,Drinkwater Droog poeder,Eten en drinken,VPSA-gascentrales HAVC Mijnbouw, Papierindustrie, Zandbehandeling, Zeewater, Suikerindustrie Thermotechnische waterbehandeling Afvalwater
Rijmethode	Hendel Wormwiel Elektrisch Pneumatisch
LICHAAM	Gietijzer Nodulair gietijzer Koolstofstaal Roestvrij staal AL-brons
SCHIJF	Roestvrij staal AL-brons
STANG	17-4PH XM-19 Monel K500
ZETEL	VITON PTFE/RPTFE/PPL/PEEK

Prestatievoordelen

1. Lange levensduur: Waits beschermt de klepzittingring door zijn ontwerp tegen slijtage en erosie, waardoor de levensduur wordt verlengd, de kosten van onderhoud en vervanging worden verlaagd en het beheer en gebruik gemakkelijker worden.

2. Betrouwbaar: het dubbele excentrische ontwerp kan afdichting garanderen, terwijl ook een laag koppel en eenvoudige bediening worden bereikt.

3. Gemakkelijk te vervangen en te onderhouden: Allereerst kunnen, indien nodig, de klepzitting en de pakking in slechts enkele minuten worden vervangen met onderhoudsgereedschap. Een ander punt is dat het productiemateriaal van de pneumatische hoogwaardige vlinderklep corrosiebestendig is en dat onderhoud geen stilstand of frequent onderhoud en smering vereist.

4. Er wordt bidirectionele drukafdichting toegepast en er is geen stroombeperking tijdens de installatie.
