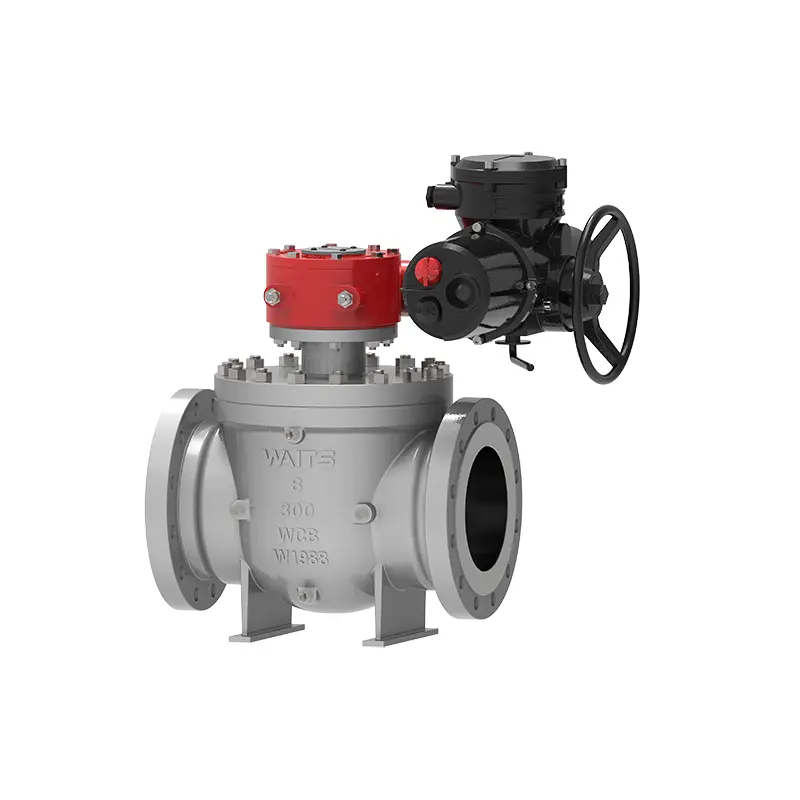

Elektrische kogelkraan met boveningang

De elektrische kogelkraan met boveningang, geproduceerd en vervaardigd door Waits, is een krachtig, kwalitatief hoogstaand klepproduct, dat strikt in overeenstemming met API-normen is ontworpen, geproduceerd en geïnspecteerd. We zijn in 1994 in de Verenigde Staten opgericht, zijn in 2008 naar China gekomen en hebben uiteindelijk ons wereldwijde hoofdkantoor in Wenzhou gevestigd. We hebben het vermogen om kosteneffectieve producten te leveren aan klanten op de wereldmarkt.

Stuur onderzoek

Productomschrijving

De elektrische kogelkraan met boveningang is geschikt voor pijpleidingen en industriële systemen. De voordelen zijn onder meer het ondersteunen van online onderhoud en het verminderen van lekkage. Het heeft de traditionele kogelkraan met volledige doorlaat verbeterd en levert betere prestaties.

Implementatienormen

Ontwerpnormen	API 608, API 6D, ASME B16.34
Flens normen	ASME B 16,5, ASME B16.47, ASME B16.25,
Verbindingsmethoden	RF, RTJ, BW
Testen en accepteren	API598, API6D,
Structurele lengte	API 6D, ASME B16.10
Druk- en temperatuurniveaus	ASME B16.34、
Vereisten voor brandbeveiliging	API6FAAPI607
Lage lekkagenormen	ISO 15848-1, API 622
Anti-corrosie ontwerp	NACE MR 0103, NACE MR 0175

Sollicitatie

Maat	NPS1-1/2″~60”DN40~DN1500
Drukbereik	Klasse 150 ~ 2500 PN10-PN420
Temperatuurbereik	；-60*C ~ +260°C
Toepassingsbereik	Aardolie, chemische industrie, metallurgie, lichte industrie, elektriciteitscentrales, watervoorziening in de stedelijke bouw, arbeidsomstandigheden bij lage temperaturen en langeafstandspijpleidingen zoals olie, gas en aardgas.
Rijmodus	Turbine, pneumatisch, elektrisch
Ventiellichaam	Smeedstukken: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Gietstukken: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Bal	Bol: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Steunring voor klepzitting	Steunring zitting: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Ventielzitting inzetstuk	PTFE, RPTFE, Nylon, Devlon, PEEK
Klepsteel	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Prestatiekenmerken

1. In tegenstelling tot gewone kleppen hoeft de elektrische kogelkraan met boveningang niet uit de pijpleiding te worden verwijderd en kan deze online worden onderhouden, waardoor de onderhoudskosten worden verlaagd. De klep heeft een gelaste eindstructuur en wordt op de pijpleiding geïnstalleerd, die niet wordt beïnvloed door pijpleidingspanning.

2. De klepzittingring kan onafhankelijk in de axiale positie zweven. Door de voorgespannen veer kan de klepzitting worden afgedicht onder zowel nuldruk als lage druk. Dit ontwerp realiseert het sluitvermogen van de klep onder hoge drukomstandigheden. De buitenzijde van de klepzittingring is ingelegd met O-ringen en elastische ringen om de afdichting tussen de klepzitting en het kleplichaam te garanderen. Sommige van onze klanten zullen de klep toepassen op de locatie waar geëxpandeerd grafiet wordt gebruikt. Als er op dit moment brand uitbreekt, kan de klep ook de afdichtingsprestaties behouden.

3. Wanneer de klepzitting en klepsteelafdichting lekken als gevolg van schade, kan het afdichtvet dat door de vetinjectieklep wordt geïnjecteerd, worden gebruikt voor noodafdichting. Onder normale werkomstandigheden kan het door de vetinjectieklep geïnjecteerde vet de klepsteel en het oppervlak van de kogel smeren en de flexibiliteit bij het openen en sluiten verbeteren.

4. Voor ondergrondse kleppen kunnen we de klepsteel indien nodig verlengen en de maat aanpassen aan de eisen van de klant. Alle rioolbuizen, uitlaatpijpen en noodvetinjectie-apparaten zijn dienovereenkomstig verlengd, en andere gerelateerde pijpleidingen bevinden zich dicht bij het verlengde deel van de klep. De rioolklep, uitlaatklep en vetinjectieklep worden op de grond aangesloten en geïnstalleerd om regelmatig onderhoud te vergemakkelijken.

5. De bovenste en onderste klepstelen zijn ontworpen volgens de API6D- en ISO17292-normen en kunnen statische elektriciteit voorkomen.

6. Wanneer stroomopwaarts een klepzitting met enkele zuiger wordt gebruikt en stroomafwaarts een klepzitting met dubbele zuiger, kan de klep een dubbele blokkeerfunctie bereiken en tegelijkertijd de stroomopwaartse en stroomafwaartse media afsluiten. Wanneer het materiaal dat in de klepholte wordt vastgehouden, abnormaal onder druk staat als gevolg van temperatuurstijging, kan de klepzitting de druk automatisch laten ontsnappen en naar de stroomopwaartse zijde afvoeren.

7. De kogel van de elektrische kogelkraan met boveningang is vastgezet en het oppervlak is geslepen, gepolijst en gehard. Er is een glijlager tussen de kogel en de klepsteel om wrijving en werkkoppel te verminderen.

8. De verbindingsflens tussen de klep en de actuator voldoet aan de ISO 5211-normen, met een hoog aanpassingsvermogen en eenvoudige vervanging.
