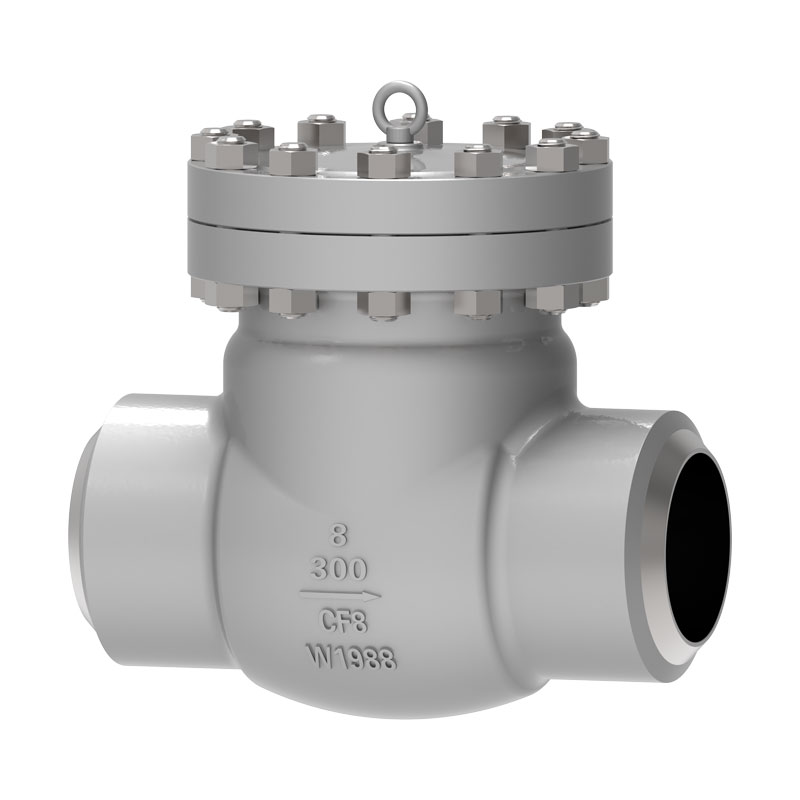

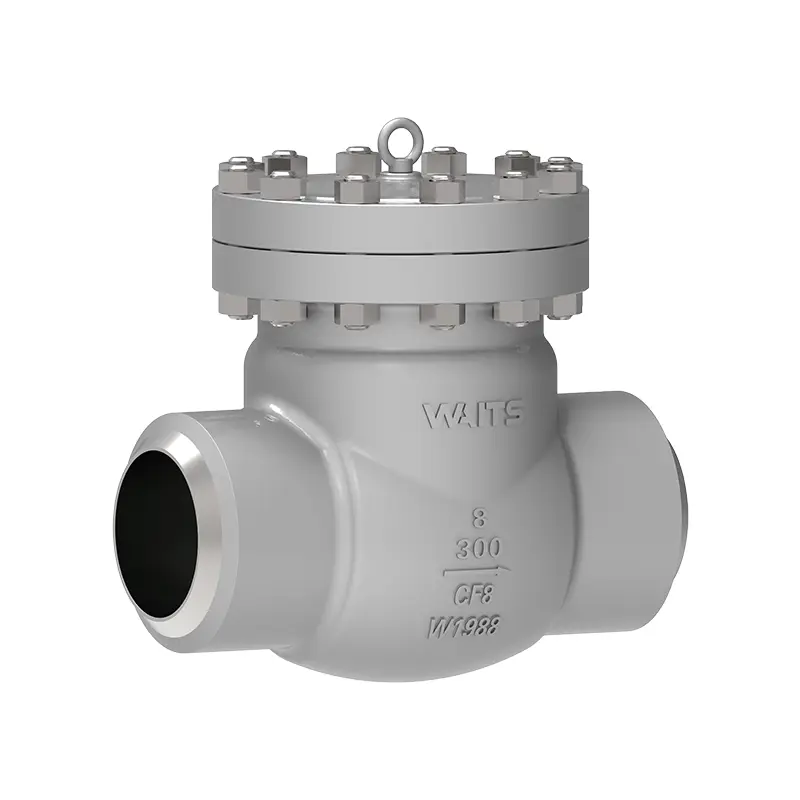

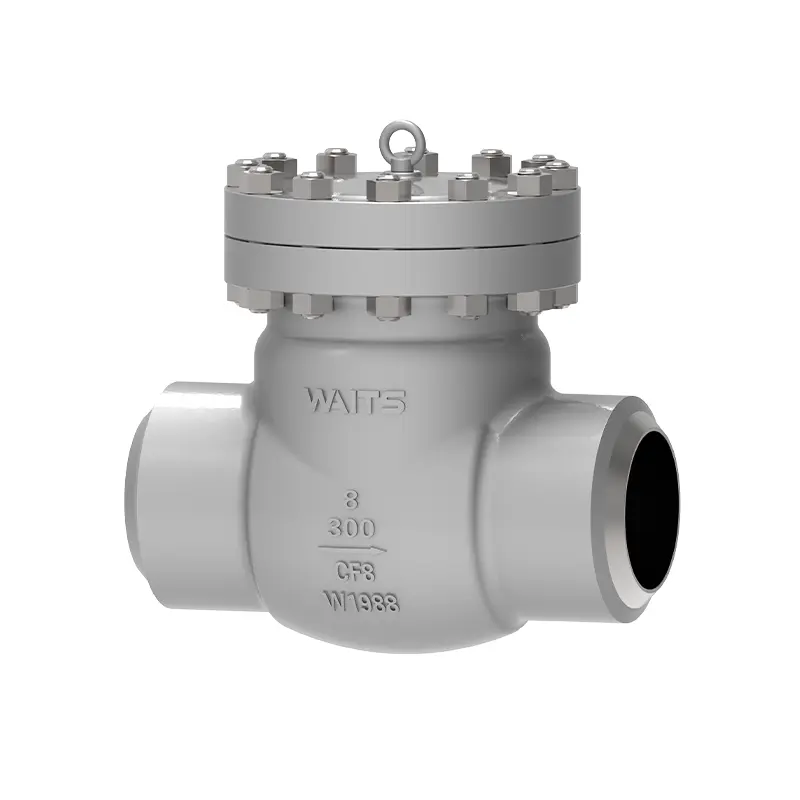

Cryogene terugslagklep

De cryogene terugslagklep is een hoogwaardig product vervaardigd door Waits Valve en wij kunnen u een concurrerende prijs en hoge kostenprestaties bieden. Dit product wordt goed gebruikt in Saoedi-Arabië, de Verenigde Arabische Emiraten, Koeweit en de noordelijke regio. We hopen langdurige samenwerkingsrelaties met meer klanten op te bouwen en een win-win-toekomst te creëren.

Stuur onderzoek

Productomschrijving

De cryogene terugslagklep wordt gebruikt in het beheersysteem van cryogene vloeistofopslag- en transportapparatuur om de terugstroming van cryogene media te voorkomen. Het heeft de kenmerken van flexibel schakelen en betrouwbare afdichting.
Wanneer het medium in de aangegeven richting stroomt, wordt de klepschijf geopend door de kracht van het medium; wanneer het medium terugstroomt, als gevolg van het eigen gewicht van de klepschijf en de reactiekracht van het medium, zijn de klepschijf en het afdichtingsoppervlak van de klepzitting goed gesloten, waardoor het doel wordt bereikt om de terugstroming van het medium te voorkomen.
Toepasselijke media: methaan, vloeibaar aardgas, hexeen, kooldioxide, vloeibare ammoniak, vloeibare zuurstof, vloeibare stikstof, vloeibare waterstof en andere cryogene media.

Implementatienormen

Ontwerpnormen	BS1868, API602, ASME16.34
Flens normen	ASME B16.10, ASME B16.25, ASME B16.5
Verbindingsmethoden	RF, RTJ, BW
Testen en accepteren	API598, API6D,
Structurele lengte	ASME B16.10,
Druk- en temperatuurclassificaties	ASME B16.34、
Vuurvaste test	API607, API6FA
Lage lekkagenormen	ISO 15848-1, API 622
Anti-corrosie ontwerp	NACE MR 0103, NACE MR 0175

Sollicitatie

Maat	NPS 2″ ~ NPS 24″ DN50~ DN600
Drukbereik	CL150~ CL500 PN10~ PN250
Temperatuurbereik	；-196°C ~ +150°C
Toepassingsbereik	Hoofdzakelijk gebruikt in ethyleen, apparatuur voor vloeibaar aardgas, aardgas LPG, LNG-opslagtanks, ontvangstbases en satellietstations, luchtscheidingsapparatuur, petrochemische staartgasscheidingsapparatuur, vloeibare zuurstof, vloeibare waterstof, vloeibare stikstof, vloeibaar argon,
Rijmodus
Klephuis/kleppendeksel	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Klepplaat/klepzitting	F316/F304+HF
Klepsteel	F6A F304 F316 F51 F53 Monel K500
Moer van de klepsteel	Koperlegering
Verpakking	Flexibel grafiet, grafietasbestverpakking, polytetrafluorethyleen...

Prestatiekenmerken

1. Kleine vloeistofweerstand.
2. Cryogene terugslagklep kan horizontaal of verticaal worden geïnstalleerd.
3. Voorbehandeling van onderdelen met vloeibare stikstof bij lage temperatuur.
4. Het kleppendeksel heeft een boutkleppendeksel, een laskleppendeksel en een zelfspannende klepdeksel onder druk.
