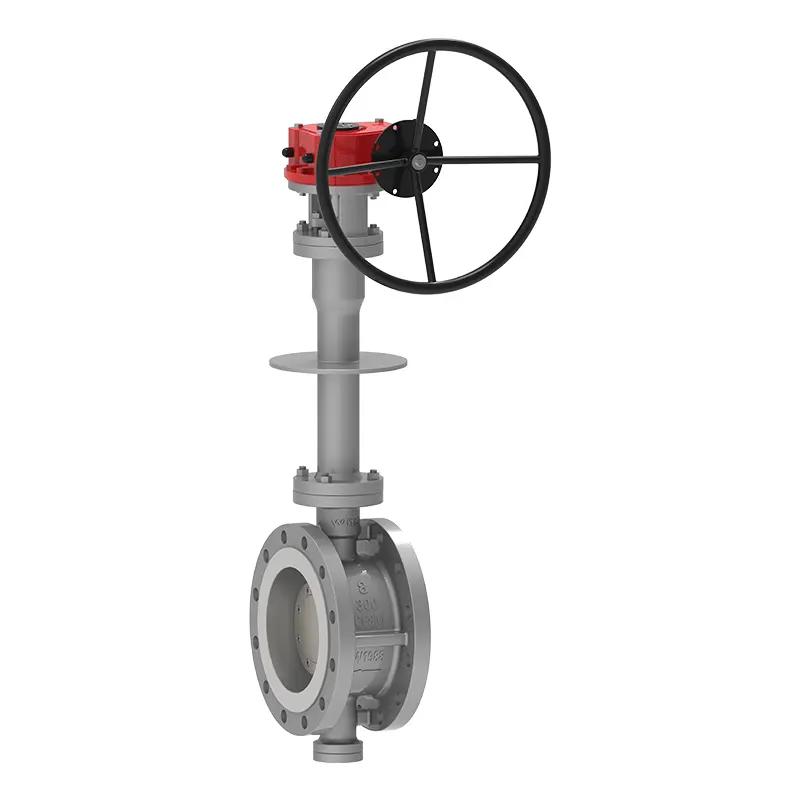

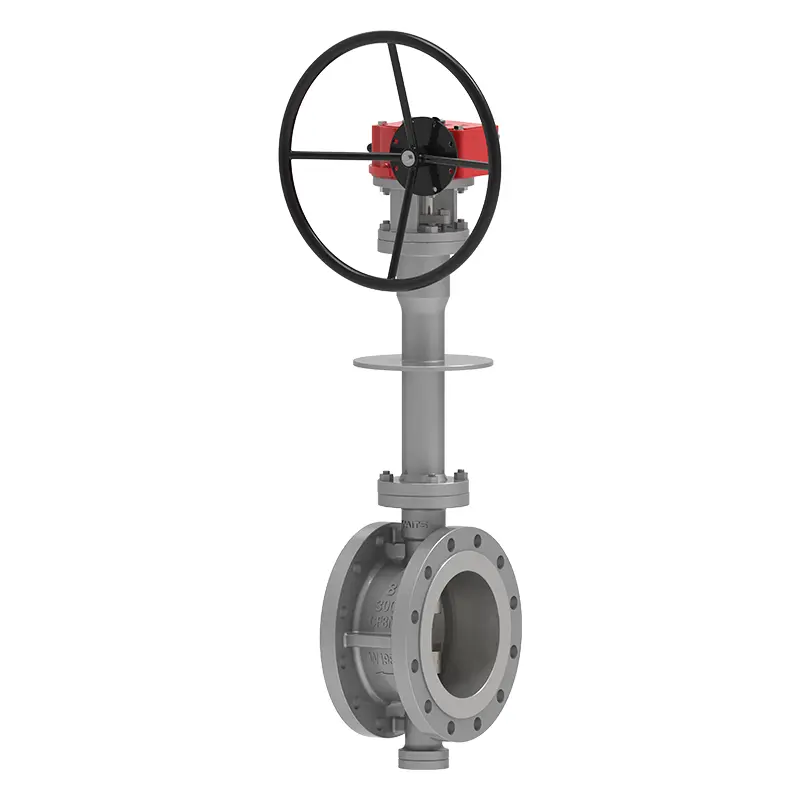

Cryogene zijto -vlinderklep
  • Cryogene zijto -vlinderklepCryogene zijto -vlinderklep

Cryogene zijto -vlinderklep

De cryogene vlinderklep van de zijkant die door Waits wordt geproduceerd, is gemaakt van hoogwaardige grondstoffen en is tijdens het hele proces kwaliteitsgeregeld. Het heeft uitstekende prestaties en hoge kostenprestaties. Deze klep kan extreem lage temperaturen aan en is geschikt voor complexere werkomstandigheden. We hebben 30 jaar ervaring in klepproductie en blijven baanbrekend en innovatief. We hopen langdurige samenwerking met meer klanten te hebben.

Stuur onderzoek

Productomschrijving

De vlinderklep van de cryogene zijting is een langwaardige, energiebesparende vlinderklep die nieuw is ontwikkeld door Waits. Het bestaat uit kleplichaam, vlinderplaat, afdichtring, transmissiemechanisme en andere hoofdcomponenten. De structuur hanteert tweedimensionaal of driedimensionaal excentriek principeontwerp en past nieuwe technologie toe die compatibel is met elastische afdichting of harde en zachte multi-level afdichting, die het koppel vermindert wanneer de vlinderklep in werking is, bespaart meer inspanning en energie. Een dergelijke ontwerp- en processelectie kan ook zorgen voor de algehele corrosieweerstand, hoge temperatuurweerstand en slijtvastheid van de vlinderklep.


Implementatienormen

Ontwerpstandaard API 609, BS 6364
Flensstandaard ASME B16.25 (BW)
Vuur veilig Vuur 6fa
Eindverbinding Dubbele flens, BW, wafel, lug etc.
Inspectie & test API 598 & BS 6364
Acceptatie van lage temperatuur test GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Gezicht tot aangezicht API 609, ASME B16.10 en 558
Druk en temperatuurniveaus ASME B16.34
Lage lekkagestandaard ISO 15848-1, API 622
Anti-corrosieontwerp NACE MR 0103, NACE MR 0175


Sollicitatie

Maat 3 "-52", DN80-DN1300
Drukbeoordeling Klasse 150-900, PN16-PN160
Bedrijfstemperatuur -196 ° C ~ 150 ° C
Toepassingsbereik
Operator Gear, elektrisch, pneumatisch, kale stengel, etc.
Lichaamsmateriaal A351 CF3, CF8, CF3M, CF8M, enz.
Klepplaat A351 CF3, CF8, CF3M, CF8M, enz.
Klepstoel Roestvrij staal + STL; Roestvrij staal + grafiet
Klepstam XM-19, GR660 TY2/HT


Prestatiefuncties

1. De cryogene zijkant Butterfly -klep neemt dubbele schuine en klein excentriciteitsontwerp aan: het koppel bereikt het toonaangevende binnenlandse niveau (40% ~ 60% van de leeftijdsgenoten), en de bijpassende elektrische en pneumatische prijzen zijn zeer voordelig;
2. De klepstoel en afdichtring kunnen online worden vervangen door een onderhoudscompartimentontwerp: de klepstoel en afdichtring zijn gescheiden en de klep heeft een inspectiepoort voor eenvoudig onderhoud en vervanging.
3. De bovenste en onderste dubbele toetsen van de klepplaat en de klepstam kunnen ervoor zorgen dat deze niet vastloopt bij lage temperaturen en tegelijkertijd het API 609 anti-vliegende ontwerp ontmoeten;
4. Het klepkoppel is klein: het afdichtoppervlak is bijna nul slijtage, wat de levensduur van de klep verlengt;
5. Het heeft een breed scala aan toepassingen en kan worden gebruikt voor ultra-lage temperatuurapparaten zoals LNG, propyleen en ethyleen;
6. Goede afdichtingsprestaties: Lekkage bij normale temperatuur is API598 en lekkage bij lage temperatuur is 1/3 van BS6364. Voldoen aan de positieve en omgekeerde afdichtingsvereisten van BS6364 bij lage temperaturen;
7. De kleplichaam en klepstoel zijn afzonderlijke componenten: de klepstoel en de afdichtring kunnen van verschillende materialen worden gemaakt om aan de werkomstandigheden te voldoen;
8. Drie excentriciteiten: de middellijn van de as wijdt wijkt van de middellijn van het afdichtingsoppervlak, de middellijn van de as wijkt iets af van de middellijn van de pijpleiding en de middellijn van het klepdichtingsoppervlak (schuin kegel) vormt een hoekpositie met de middellijn van de pijpleiding;

Cryogenic Side Entry Butterfly Valve


Hottags: Cryogene zijkant Butterflyventiel, China, fabrikant, leverancier, fabriek, goedkoop, kwaliteit
