Cryogene schuifafsluiter

Waits is een grote leverancier van klepintegraties, cryogene schuifafsluiters zijn een van onze producten. We hebben onze eigen productiebasis en het wereldwijde hoofdkantoor is gevestigd in Wenzhou, China. De productiematerialen van de producten zijn zorgvuldig geselecteerd en kunnen concurrerende prijzen bieden. Ze worden goed gebruikt in Saoedi-Arabië, de Verenigde Arabische Emiraten, Koeweit en de noordelijke regio, en kunnen omgaan met complexe arbeidsomstandigheden.

Stuur onderzoek

Productomschrijving

De cryogene schuifafsluiter werkt meestal bij een temperatuur onder -40°C en wordt voornamelijk gebruikt in ethyleen-, vloeibaar aardgas-installaties, aardgas-LPG, LNG-opslagtanks, ontvangstbases en satellietstations, luchtscheidingsapparatuur, petrochemische staartgasscheidingsapparatuur, vloeibare zuurstof, vloeibare waterstof, vloeibare stikstof, vloeibare argon, cryogene opslagtanks en tankwagens voor koolstofdioxide, apparatuur voor de productie van zuurstof door middel van drukschommelingen, enz.

Implementatienormen

Ontwerpnormen	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Flens normen	ASME B16.10, ASME B16.25, ASME B16.5
Verbindingsmethoden	RF, RTJ, BW
Testen en accepteren	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Structurele lengte	ASME B16.10,
Druk- en temperatuurclassificaties	ASME B16.34、
Vuurvaste test	API607, API6FA
Lage lekkagenormen	ISO 15848-1, API 622
Anti-corrosie ontwerp	NACE MR 0103, NACE MR 0175

Sollicitatie

Maat	NPS 2″ ~ NPS 24″ DN50~ DN600
Drukbereik	CL150~ CL1500 PN10~ PN250
Temperatuurbereik	；-196°C ~ +150
Toepassingsbereik	Hoofdzakelijk gebruikt in ethyleen, apparatuur voor vloeibaar aardgas, aardgas LPG, LNG-opslagtanks, ontvangstbases en satellietstations, luchtscheidingsapparatuur, petrochemische staartgasscheidingsapparatuur, vloeibare zuurstof, vloeibare waterstof, vloeibare stikstof, vloeibaar argon
Rijmodus	Turbine, pneumatisch, elektrisch
Klephuis/kleppendeksel	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Klepplaat/klepzitting	F316/F304+HF
Klepsteel	F6A F304 F316 F51 F53 Monel K500
Moer van de klepsteel	Koperlegering
Verpakking	Flexibel grafiet, grafietasbestverpakking, polytetrafluorethyleen...

Prestatiekenmerken

1. Alle cryogene schuifafsluiteronderdelen die in contact komen met het medium worden strikt cryogeen behandeld volgens de vereisten van de specificatie voordat ze worden afgewerkt om ervoor te zorgen dat de onderdelen volledig bestand zijn tegen de uitzetting en samentrekking veroorzaakt door temperatuurveranderingen, en de structuur van de klepzitting zal niet blijvend vervormd zijn als gevolg van temperatuurveranderingen;
2. Er wordt een klepdekselstructuur met lange hals aangenomen die de pakkingbus kan beschermen;
3. De poortstructuur wordt niet beïnvloed door temperatuurveranderingen en kan de stabiliteit en afdichting behouden. Specifiek worden elastische poorten en open poorten toegepast;
4. De bovenste afdichtingszitting is een bekledingsstructuur van kobalt-chroom-wolfraamcarbide om te voorkomen dat de roestvrijstalen materialen elkaar bijten;
5. Oppervlaktestructuur klepzitting en poortafdichting: bekleding van kobalt-chroom-wolfraamcarbide;
6. De structuur van het drukontlastingsgat kan abnormale drukstijging in de middelste holte voorkomen. De locatie van het drukontlastingsgat is afhankelijk van de klepstructuur. Het kan op de klepzitting of op de schuifplaat worden geplaatst en worden aangesloten op het klepinlaatuiteinde;
7. Het oppervlak van de klepsteel is genitreerd en gehard om te voorkomen dat krassen op het oppervlak tijdens het openen en sluiten van de klep de afdichtingsprestaties beïnvloeden;
8. Aangepaste selectie: De pakking kan worden geselecteerd als pakking met lage lekkage volgens de gebruikersvereisten om ervoor te zorgen dat de lekkage bij de kleppakking voldoet aan de eisen op het gebied van milieubescherming. Gelaste mouwen kunnen worden geleverd volgens gebruikersvereisten. Isolatieplaten (dripplaten) kunnen naar wens van de gebruiker worden geleverd.

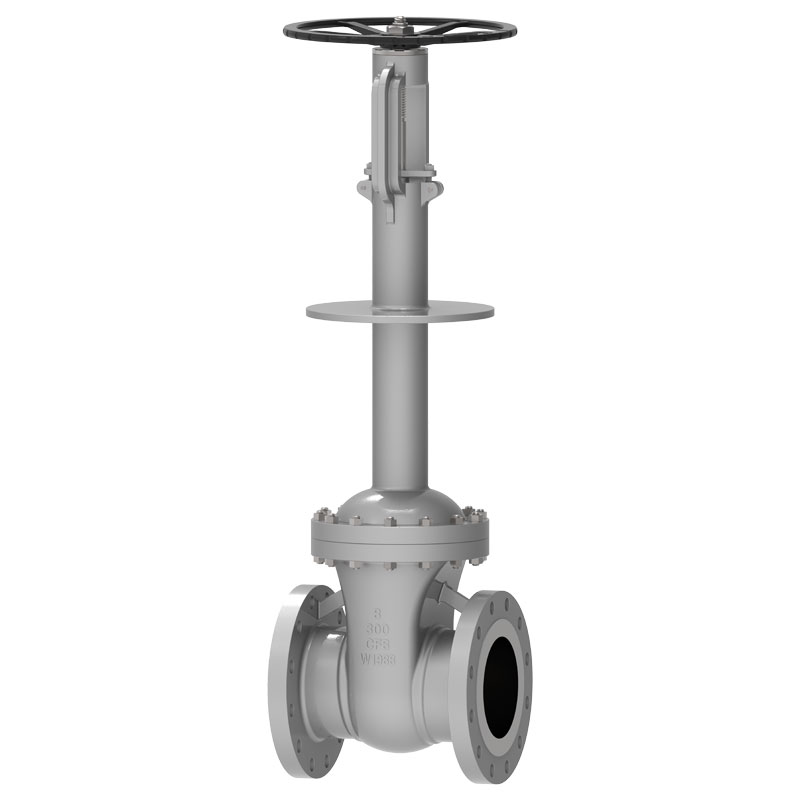

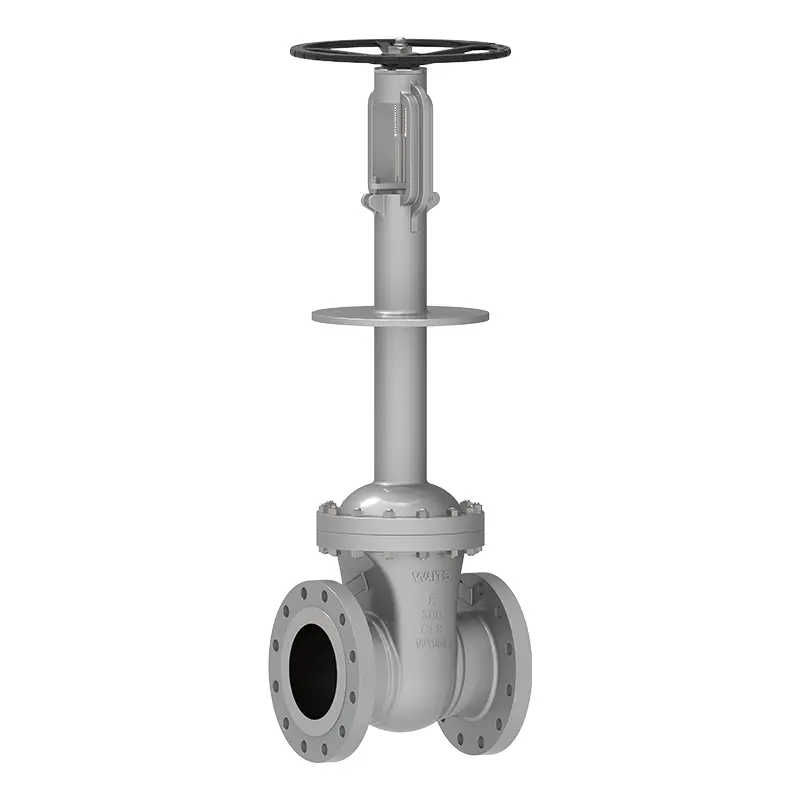

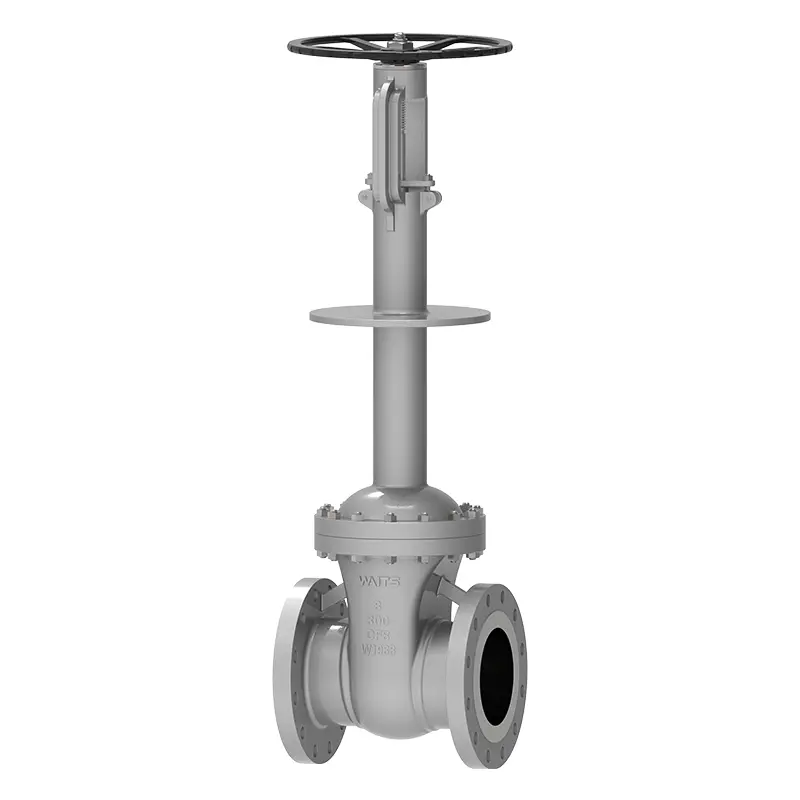

Cryogenic Gate Valve
