Cryogene bolklep

Waits heeft 30 jaar ervaring in de productie en vervaardiging van cryogene klepafsluiters. We zijn oorspronkelijk in 1994 in de Verenigde Staten opgericht en zijn in 2008 naar China gekomen, met productievestigingen in Tianjin en Wenzhou. De cryogene klepafsluiter is een van onze meest populaire producten, ontworpen voor toepassingen bij arctische temperaturen en kan omgaan met complexe werkomstandigheden.

Stuur onderzoek

Productomschrijving

De cryogene klepafsluiter is ontworpen voor toepassingen met extreem lage temperaturen, die vaak voorkomen in industrieën die vloeibaar aardgas (LNG), vloeibare stikstof en andere cryogene vloeistoffen verwerken.
Deze klep is voorzien van een verlengde motorkap voor een goede isolatie en om bevriezing van de spindel te voorkomen. Het is volledig gemaakt van roestvrij staal en andere cryogene materialen en garandeert duurzaamheid en een soepele werking, zelfs bij temperaturen tot -196°C.
De cryogene klepafsluiter beschikt ook over nauwkeurige smoringsmogelijkheden en een afdichtingsmechanisme, die essentieel zijn voor het behouden van controle en veiligheid in veeleisende cryogene omgevingen. Waits benadrukt dat kwaliteit de hoogste prioriteit heeft, terwijl ze u ook concurrerende prijzen bieden.

Implementatienormen

Ontwerpnormen	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Flens normen	ASME B16.10, ASME B16.25, ASME B16.5
Verbindingsmethoden	RF, RTJ, BW
Testen en accepteren	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Structurele lengte	ASME B16.10,
Druk- en temperatuurclassificaties	ASME B16.34、
Vuurvaste test	API607, API6FA
Lage lekkagenormen	ISO 15848-1, API 622
Anti-corrosie ontwerp	NACE MR 0103, NACE MR 0175

Sollicitatie

Maat	NPS 2″ ~ NPS 24″ DN50~ DN600
Drukbereik	CL150~ CL1500 PN10~ PN250
Temperatuurbereik	；-196°C ~ +150°C
Toepassingsbereik	Hoofdzakelijk gebruikt in ethyleen, apparatuur voor vloeibaar aardgas, aardgas LPG, LNG-opslagtanks, ontvangstbases en satellietstations, luchtscheidingsapparatuur, petrochemische staartgasscheidingsapparatuur, vloeibare zuurstof, vloeibare waterstof, vloeibare stikstof, vloeibaar argon
Rijmodus	Turbine, pneumatisch, elektrisch
Klephuis/kleppendeksel	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Klepplaat/klepzitting	F316/F304+HF
Klepsteel	F6A F304 F316 F51 F53 Monel K500
Moer van de klepsteel	Koperlegering
Verpakking	Flexibel grafiet, grafietasbestverpakking, polytetrafluorethyleen...

Prestatiekenmerken

1. De kleponderdelen die in contact komen met het medium worden strikt cryogeen behandeld volgens de vereisten van de specificatie voordat ze worden afgewerkt, en zijn bestand tegen uitzetting en samentrekking veroorzaakt door temperatuurveranderingen, en de structuur van de klepzitting zal niet permanent worden vervormd als gevolg van temperatuurveranderingen;
2. De cryogene klepafsluiter heeft een motorkapstructuur met lange hals die de pakkingbus kan beschermen;
3. Er wordt een poortstructuur aangenomen die een betrouwbare afdichting kan behouden, ongeacht temperatuurveranderingen;
4. De bovenste afdichtingszitting is gelast met een kobalt-chroom-wolfraamcarbide-structuur;
5. De klepzitting en het afdichtingsoppervlak van de poort zijn gelast met een kobalt-chroom-wolfraamcarbide structuur;
6. De structuur van het drukontlastingsgat wordt gebruikt om abnormale drukstijging in de middelste holte te voorkomen, en de positie van het drukontlastingsgat is afhankelijk van de klepstructuur;
7. Het oppervlak van de klepsteel is genitreerd en gehard om te voorkomen dat krassen op het oppervlak tijdens het openen en sluiten van de cryogene klepafsluiter de prestaties beïnvloeden;
8. De pakking kan worden geselecteerd als pakking met weinig lekkage volgens de gebruikersvereisten om ervoor te zorgen dat de lekkage bij de kleppakking voldoet aan de eisen op het gebied van milieubescherming. Daarnaast kunnen wij ook lasmoffen naar wens van de gebruiker leveren.

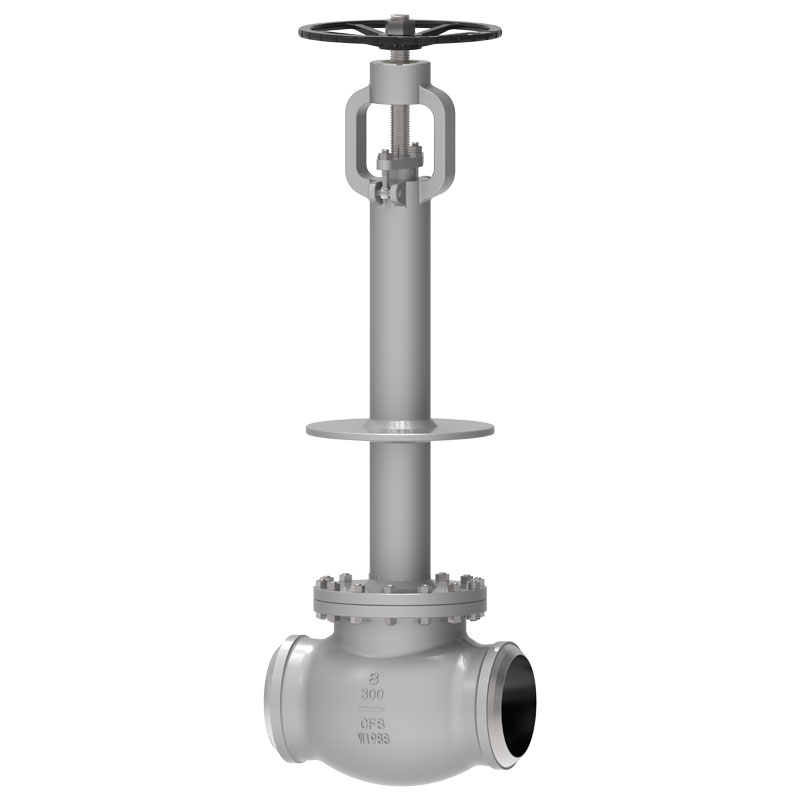

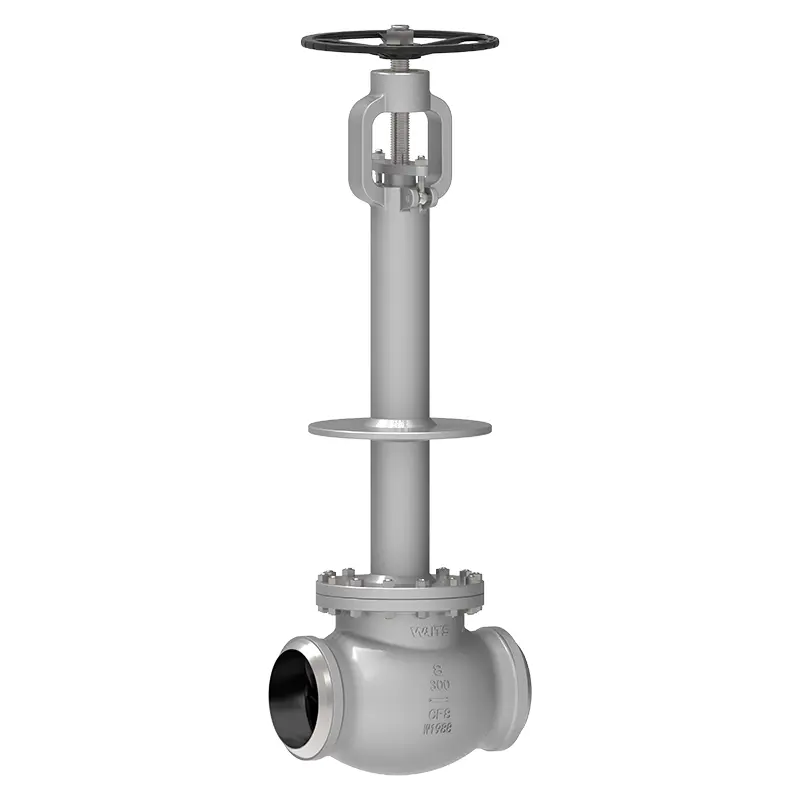

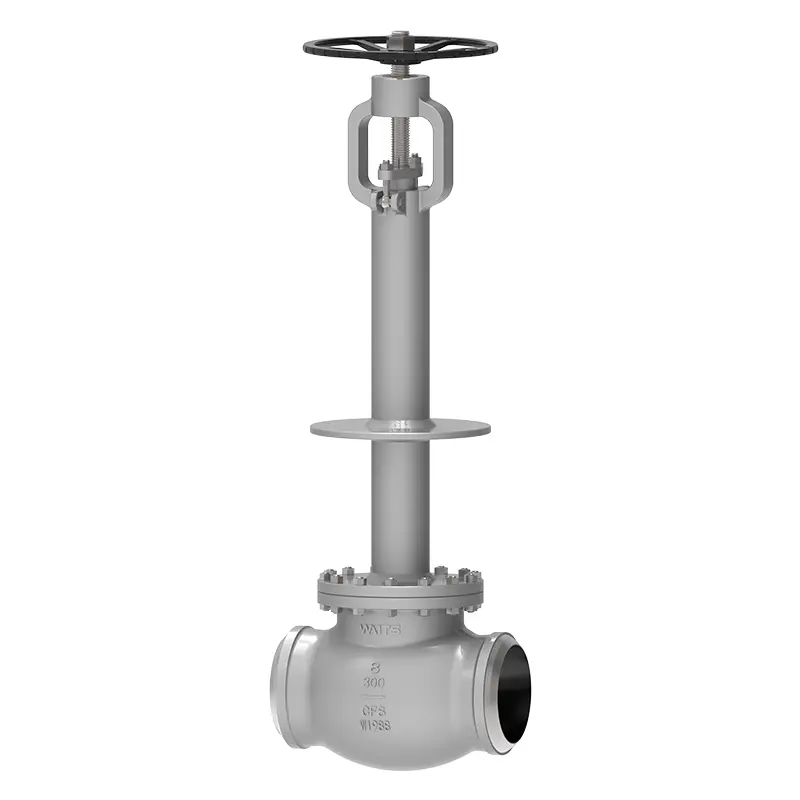

Cryogenic Globe Valve
