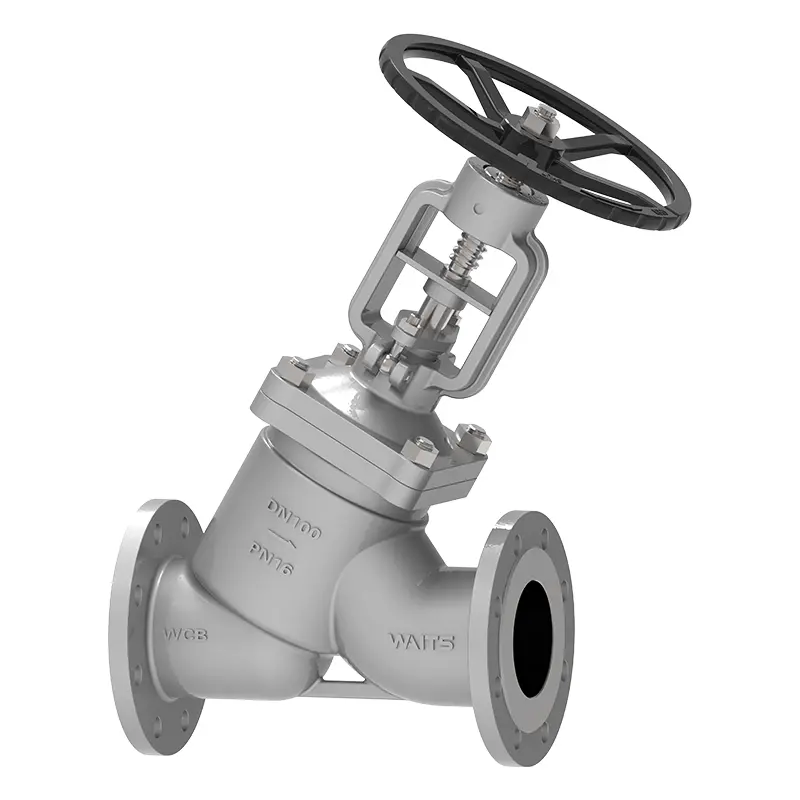

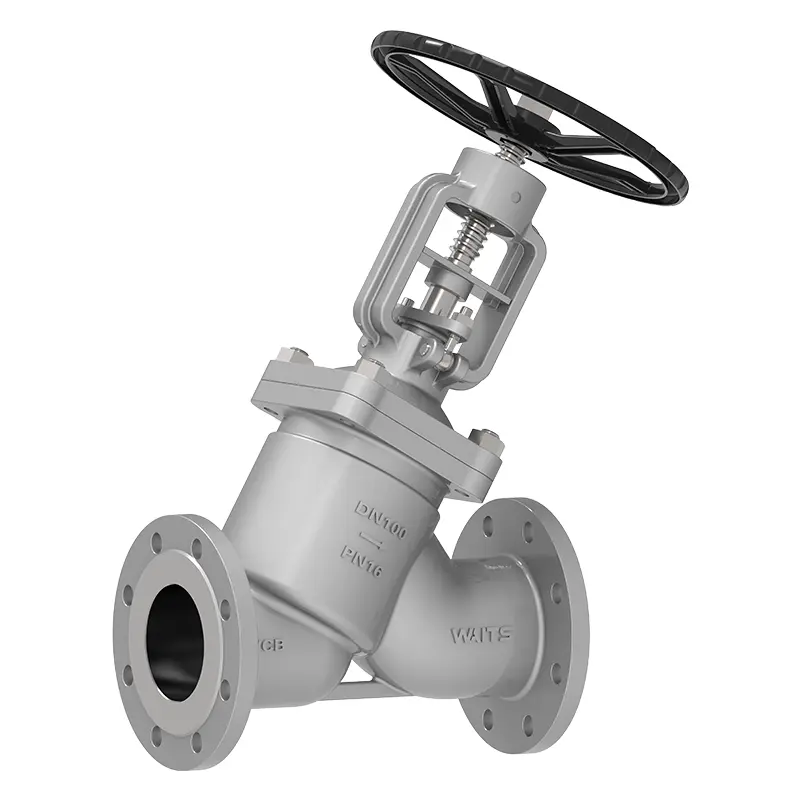

Y ballows globe klep

Y Bellows Globe Valve hanteert metalen balg en verpakking dubbele afdichtingontwerp. Wanneer u kleppen moet gebruiken in hoge druk, hoge temperatuur en corrosieve omgeving, kunt u rekening houden met de klep van Waits Valve. De compacte structuur is gemakkelijk te onderhouden, wat downtime en kosten kan verminderen en inkomsten voor u kan genereren!

Stuur onderzoek

Productomschrijving

Waits klep hoge kwaliteit y ballows bolvenklep neemt "y" gevormd hellend stroomkanaal binnen, wat de vloeistofweerstand aanzienlijk vermindert, waardoor het een goede klep is voor hoge viscositeit of gemakkelijke stollingsmedia. Het maakt gebruik van metalen balg in plaats van traditionele verpakkingsafdichting om media -lekkage effectief te voorkomen. De klepstam oefent druk uit om de conische klepschijf naar de klepstoel te duwen. Het afdichtoppervlak is gelast met stellietlegering, waardoor u zelfs onder hoge druk kan lekken. Het conische ontwerp van de klepschijf heeft ook een "schrobben effect" om onzuiverheden op het afdichtoppervlak automatisch te verwijderen.

Implementatiestandaarden-y ballows globe klep
Ontwerpstandaarden	DIN3356 /BS1873 /ASME B16.34
Flensstandaard	EN1092-1/2 ASME B16.5/ASME B16.47-A/B
Verbinding	RF/FF/RTJ
Testacceptatie	EN 12266 API598
Structuurlengte	EN558
Druk- en temperatuurbeoordelingen	ASME B16.34
Vuurtest	API607 API6FA
Lage lekkagestandaard	API 622
Anti-corrosieontwerp	NACE MR 0175
Application-y Bellows Globe Valve
Maat	DN15 ~ DN500
Drukbereik	PN16 ~ PN420
Temperatuurbereik	-40 ℃～ 350 ℃‌
Sollicitatie	Olieproducten met hoge temperatuur, aardgas, vloeibaar gas, ketelstoomleidingen, gistingstanks, enz. In raffinaderijen
Drive -modus	Handwheels, Bevel Gears, Electric, Pneumatic, etc.
Kleplichaam/klepdeksel	Smeedstukken: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Afdichtingsoppervlak	Lichaam, lichaamsbekleding op ijzer gebaseerde legering, bekleding harde legering
Klepstam	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Klepstammoer	Koperen legering
Hengel	Flexibel grafiet, grafiet asbestverpakking, polytetrluorethyleen ...

Productfuncties

1. Y Bellows Globe Valve neemt metalen balg aan en verpakking dubbele afdichting om nullekkage te garanderen en de veiligheid te verbeteren.

2. Gemaakt van corrosiebestendige materialen zoals roestvrij staal, is het geschikt voor verschillende corrosieve media.

3. Y-type stroomkanaalontwerp, geoptimaliseerd stroomkanaalontwerp vermindert de weerstand, verbetert de vloeistofefficiëntie en vermindert het energieverbruik.

Toepassingen

Heet oliesysteem, stoomsysteem, warm en koud watersysteem, enz.

Voordelen

1. BELLOMEN SEALENDE ELEMENT. Het sleutelcomponent van de balg afgesloten stopklep is de metalen balg. Het is de verbinding tussen de klepdeksel en de klepstam, die het automatische rollasproces aanneemt. De metalen balg voorkomt gedeeltelijke lekkage van de klepstam.

3. Y Belllows Globe -klep kan de klepsteel, moer en mouw direct smeren.

4. Ergonomisch handwiel, gemakkelijk te bedienen, u kunt het meerdere jaren gebruiken

Y Bellows Globe Valve
