Hoekbolkenklep

Wanneer u geconfronteerd wordt met een uniek 90 graden stroomkanaalleidingssysteem, moet u denken aan Waits Valve Hoge Kwalse Globe-klep, die een breed scala aan toepassingen heeft. We gebruiken speciaal een compact ontwerp om ruimte te besparen en de pijplijnroutering te vereenvoudigen. Wanneer u wordt geconfronteerd met een kleine ruimte of beperkte installatie, kunt u deze klep gebruiken.

Stuur onderzoek

Productomschrijving

Waits klephoekbolklep kan de stroom vloeistofmedia regelen door de klepsteel te roteren om de klepschijf op te heffen of te verlagen. Het ontwerp van de rechterkanaal van 90 graden rechterhoek breekt de traditionele directe stroomklepstructuur, waardoor de vloeistofweerstand en het energieverbruik effectief wordt verminderd. In complexe toepassingen met beperkte installatieruimte heeft het compacte ontwerp duidelijke voordelen, waardoor ingenieurs veel problemen besparen en tijdverspilling in dit opzicht verkort.

Hoekbolklep is een stopklepontwerp met inlaat en uitlaat loodrecht op elkaar. Het gebruikt lineaire beweging om het sluitstuk in en uit het klepstoeloppervlak te verplaatsen. Hoekkleppen worden vaak gebruikt voor ketelvoedwater- en verwarmingsafvoerdiensten, evenals pijpleidingskleppen met beperkte ruimte. De klep kan ook worden gebruikt als een elleboog. De klep kan het kooi -type zijn, of met een vergrote uitlaataansluiting, een beperkende klepafwerking of een uitlaatvoering om corrosie-, flitsende of cavitatiebeschadiging te verminderen.

Implementatiestandaarden-hoekbolklep
Ontwerpstandaarden	API6D BS1873, DIN 3356, EN 13709
Flensstandaard	ASME B16.5, ASME B16.47-A/B, in 1092-1/2
Verbinding	RF, RTJ
Testacceptatie	Vuur 598 EN12266
Structuurlengte	ASME B16.10/EN 558/DIN3203,
Druk- en temperatuurbeoordelingen	ASME B16.34
Vuurtest	API607, API6FA
Lage lekkagestandaard	API 622
Anti-corrosieontwerp	NACE MR 0175

Application-hoek Globe-kleppen
Maat	DN15 ~ DN300 （NPS½ "~ 12"）
Drukbereik	PN16 ~ PN160 （Klasse150 ~ 900）
Temperatuurbereik	-29 ℃～+570 ℃
Sollicitatie	Zuur/alkali -vloeistof, vloeibaar aardgas, hoge viscositeitolie, ondergrondse pijpleidingsnetwerk, apparatuurintegratiemodule, enz.
Drive -modus	Handwiel, schuine uitrusting, elektrisch, pneumatisch, enz.
Kleplichaam/klepdeksel	Smeedstukken: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Afdichtingsoppervlak	Lichaam, lichaamsbekleding op ijzer gebaseerde legering, bekleding harde legering
Klepstam	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Klepstammoer	Koperen legering
Hengel	Flexibel grafiet, grafiet asbestverpakking, polytetrluorethyleen ...

Prestatiekenmerken

In de kunstmestindustrie zijn de klepuitdagingen bij de productie van ureum en ammoniak corrosieve media, kristallisatie en hoge druk. Waits Valve ontwikkelde hoekbolkleppen, die de volgende voordelen hebben:

Lage drukval, verminderde kristallisatie

Geen dode hoek, voorkom corrosie

Klepplaat uit één stuk en klepsteel, voorkom de dode hoek tussen klepplaat en klepsteel

All-stelliet legeringsklepplaatoppervlak, verminder slijtage

Geboute klepdeksel, klasse A afdichtklep lichaamsklep deksel en klep lichaamsklep lichaam flens pakking

Lage emissieklep STEM -verpakking

Geen aluminium/bronzen delen

Lichaam, lichaamsbekleding op ijzer gebaseerde legering, bekleding van harde legering

Hoekbolkleppen kunnen worden gebruikt voor zuur/alkali -vloeistof, vloeibaar aardgas, olie met hoge viscositeit, ondergronds pijpleidingsnetwerk, apparatuurintegratiemodule, enz.

U kunt het rijden met handwiel, schuine uitrusting, elektrisch, pneumatisch, enz.

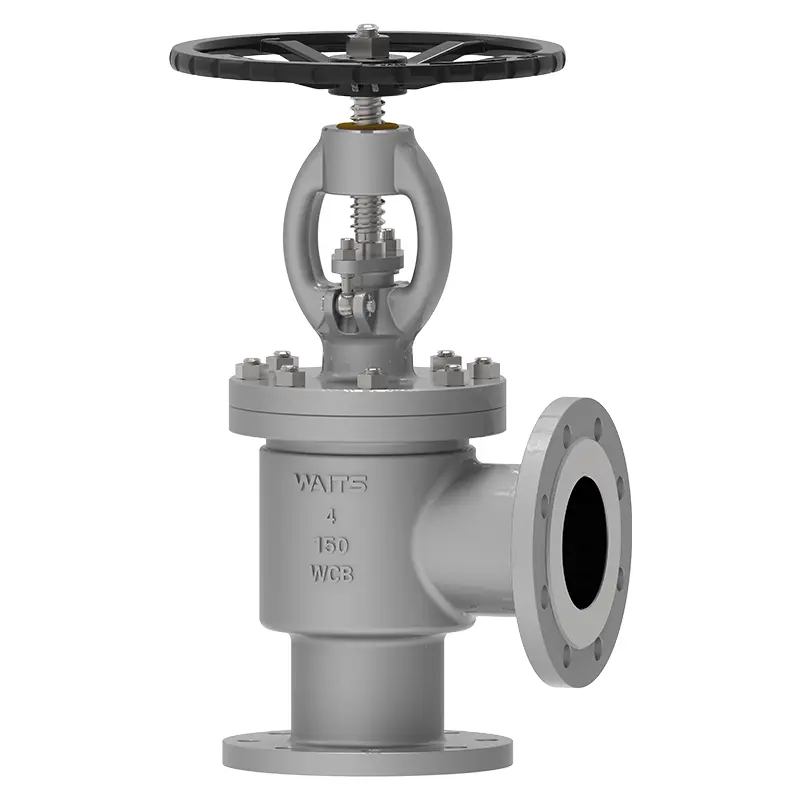

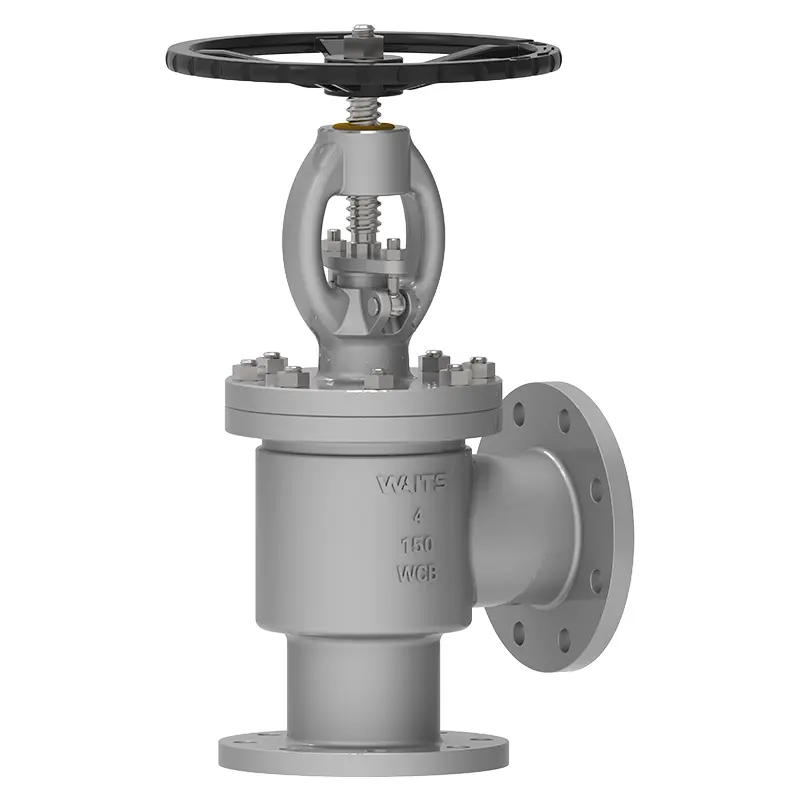

Angle Globe Valve
