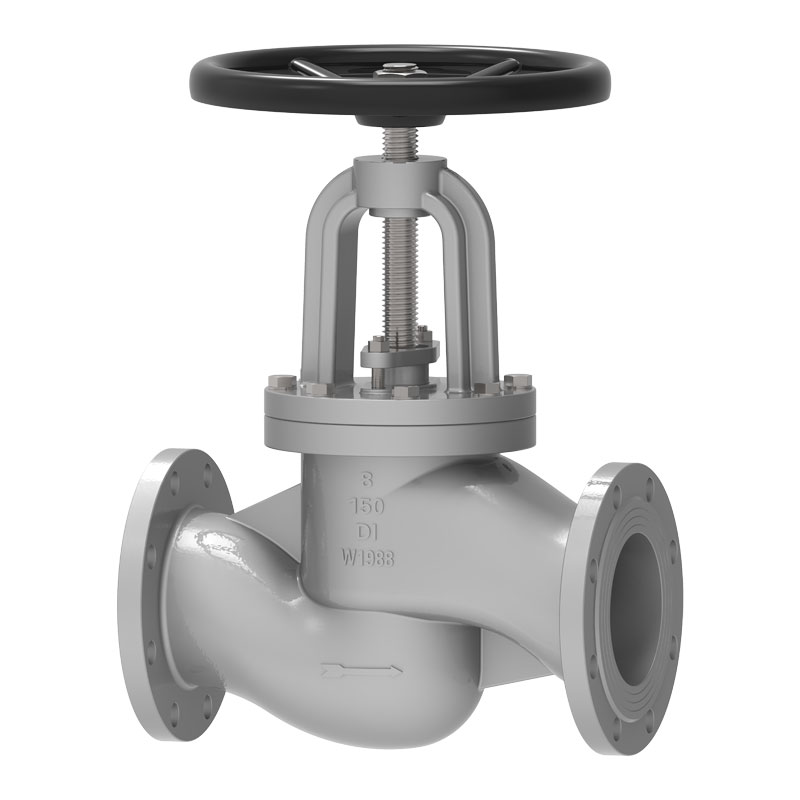

Nodulair gietijzer S-patroon bolklep

De nodulair gietijzeren S-patroon klepafsluiter vervaardigd door Waits voldoet aan de AISI/DIN/BS/normen, met stabiele prestaties en hoge kostenprestaties. We zijn oorspronkelijk gevestigd in de Verenigde Staten en nu is ons wereldwijde hoofdkantoor gevestigd in Wenzhou, China. We hebben meer dan één productiebasis, een stabiel aanbod en kunnen u preferentiële prijzen bieden.

Stuur onderzoek

Productomschrijving

De nodulair gietijzeren S-patroon klepafsluiter geproduceerd door Waits is ontworpen voor nauwkeurige stroomregeling en minimale lekkage. We selecteren zorgvuldig grondstoffen om ervoor te zorgen dat de corrosieweerstand en slijtvastheid van de klep binnen een betrouwbaar bereik liggen en geschikt zijn voor langdurig gebruik.
Deze klepafsluiter is ontworpen om zich aan te passen aan hoge drukomstandigheden en kan stabiel en betrouwbaar blijven in verschillende industriële toepassingen. Het past zich aan verschillende werkomstandigheden en pijpleidingkenmerken aan en vereist geen frequent onderhoud. Het heeft een goede levensduur en verlaagt uw arbeids- en onderhoudskosten tijdens gebruik.
Het smoorvermogen van de nodulair gietijzeren S-patroon klepafsluiter wordt veel gebruikt in waterzuiveringsinstallaties, stoomtoepassingen en de chemische industrie. Bovendien zullen sommige hogedruksystemen ook voor deze klep kiezen vanwege de goede structurele sterkte en het sterke aanpassingsvermogen.

Implementatienormen

Ontwerpnormen	,API603, ASME B16.34, DIN 3352, EN1984
Flens normen	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Verbindingsmethoden	ZW, RF,
Testen en accepteren	API598, DIN 3230, EN 12569
Structurele lengte	ASME B16.10, DIN3352-F4/F5, EN 558-1
Druk- en temperatuurniveaus	ASME B16.34、
Lage lekkagenormen	ISO 15848-1, API 622
Anti-corrosie ontwerp	NACE MR 0103, NACE MR 0175

Sollicitatie

Maat	NPS 2″ ~ NPS 12″ DN50~ DN300
Drukbereik	CL125~ CL300 PN10~ PN64
Temperatuurbereik	；-10°C ~ +220°C
Toepassingsbereik	Leidingwater, riolering, bouw, aardolie, chemische industrie, voedsel, medicijnen, textiel, elektriciteit, scheepsbouw, metallurgie, energiesysteem, enz.
Rijmodus	Turbine, pneumatisch, elektrisch
Klephuis/kleppendeksel	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Klepplaat/klepzitting	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Klepsteel	F6A F304 F316 F51 F53 Monel K500
Moer van de klepsteel	Koperlegering
Verpakking	Flexibel grafiet, grafietasbestverpakking, polytetrafluorethyleen...

Prestatiekenmerken

(1) De structuur van de afsluiter is eenvoudiger dan die van de schuifafsluiter en is gemakkelijker te vervaardigen en te onderhouden.
(2) Het afdichtingsoppervlak is niet gemakkelijk te dragen en te krassen en de afdichtingsprestaties zijn goed. Er is geen relatieve verschuiving tussen de klepschijf en het afdichtingsoppervlak van het kleplichaam tijdens het openen en sluiten, dus de slijtage en krassen zijn niet ernstig, de afdichtingsprestaties zijn goed en de levensduur is lang.
(3) Bij het openen en sluiten heeft de klepschijf een kleine slag en een kleinere hoogte dan de schuifafsluiter, maar de structurele lengte is langer dan de schuifafsluiter.
(4) Het openings- en sluitkoppel is groot en de openings- en sluitingstijd is relatief lang.
(5) Omdat het mediumkanaal in het kleplichaam kronkelig is, is de vloeistofweerstand groot en is het energieverbruik relatief groot.
(6) Wanneer de nominale druk PN van de mediumstroomrichting ≤16 MPa is, wordt over het algemeen de stroomafwaartse druk aangenomen en stroomt het medium omhoog vanaf de onderkant van de klepschijf; wanneer de nominale druk PN≥20MPa, wordt over het algemeen de tegenstroom toegepast en stroomt het medium vanaf de bovenkant van de klepschijf naar beneden om de afdichtingsprestaties te vergroten. Houd er echter rekening mee dat bij gebruik van de afsluiter het medium slechts in één richting kan stromen en de stroomrichting niet kan veranderen.
(7) De klepschijf wordt gemakkelijk geërodeerd wanneer deze volledig open is, dus u moet opletten bij het gebruik ervan.
De as van de klepsteel van de afsluiter staat loodrecht op het afdichtingsoppervlak van de klepzitting. De openings- of sluitslag van de klepsteel is relatief kort en heeft een betrouwbare snijwerking. Het is geschikt voor het afsnijden, reguleren en smoren van het medium.
