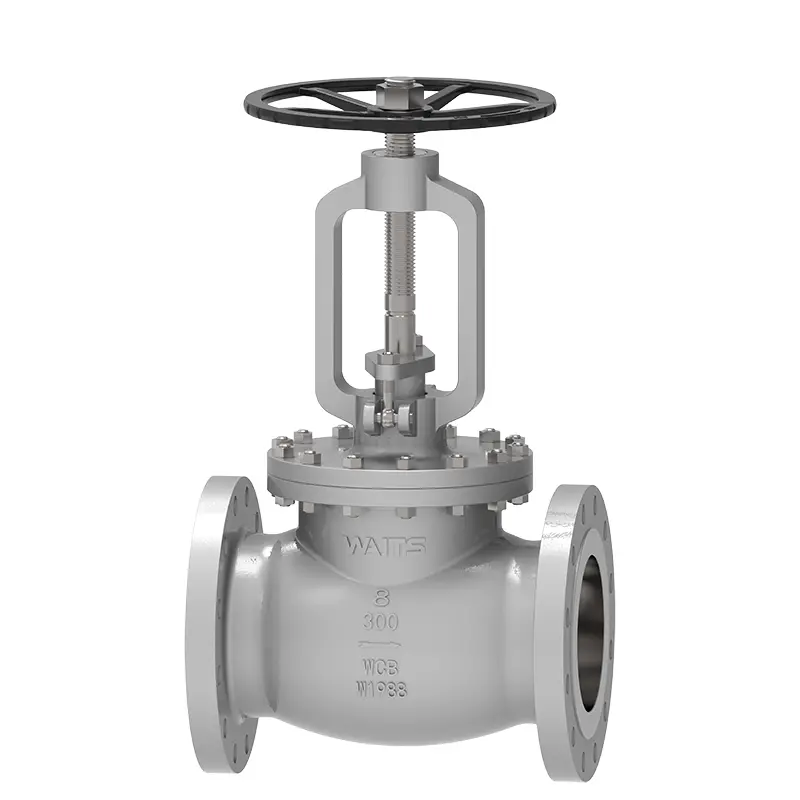

Gegoten stalen wereldklep

Waits 'gegoten stalen wereldklep is van gunstige prijs, uitstekende kwaliteit en hoog kostenprestaties. We zijn in 1994 in de Verenigde Staten opgericht en hebben in 2008 een filiaal opgericht in China. We hebben twee productiebases in Wenzhou en Tianjin. Getast stalen wereldklep kan vloeistof nauwkeurig regelen en is een keuze van hoge kwaliteit voor pijpleidingvloeistofregeling. Het is diep begunstigd door de internationale markt, vooral in Europa, Amerika, het Midden -Oosten en andere regio's.

Stuur onderzoek

Productomschrijving

Geboute motorkap gegoten stalen wereldklep is een stopklep met vastgeboute lichaam en deksel, en een pakking of achthoekige afdichtring wordt in het midden geïnstalleerd als een afdichting. Volgens de verschillende installatieposities kan de wereldklep worden onderverdeeld in rechte wereldbolvenklep (T-type bolklep) en direct-flow bolklep (y-type bolvenklep). Aangezien de klepstam een relatief korte openings- of slotslag heeft en een zeer betrouwbare cut-off functie heeft, en aangezien de verandering van de klepstoelopening evenredig is met de slag van de klepschijf, is deze zeer geschikt voor het reguleren van de stroom. Het kan worden gebruikt voor het afsnijden, reguleren en smoren van vloeistofpijpleidingen zoals kraanwater, rioolwater, constructie, voedsel, elektriciteit, medicijnen, metallurgie, textiel, energie, enz. De wereldklep is over het algemeen verbonden met de pijpleiding door flensaansluiting of lasverbinding. De optionele aandrijfapparaten zijn: handwiel, schuine uitrusting, elektrisch, pneumatisch, enz.

Implementatienormen

Ontwerpstandaard	ASME B16.34, BS 1873, EN 558-1, GOST
Flensnormen	ASME B 16.5, ASME B16.47, DIN2543, DIN2544
Eindverbinding	RF, RTJ, BW, enz.
Inspectie & test	API 598, van 3230, GOST
Gezicht tot aangezicht	ASME B16.10, DIN 3202, EN 1092-1
Druk- en temperatuurbeoordelingen	ASME B16.34
Brandwerende test	API607, API6FA
Lage lekkagestandaarden	ISO 15848-1, API 622
Anti-corrosieontwerp	NACE MR 0103, NACE MR 0175

Sollicitatie

Maat	2 "-24", DN50 DN600
Drukbeoordeling	Klasse 150-1500, PN10-PN260
Bedrijfstemperatuur	-60 ° C ~ 450 ° C
Toepassingsbereik	Kraanwater, rioolwater, constructie, aardolie, chemische industrie, voedsel, medicijn, textiel, elektriciteit, scheepsbouw, metallurgie, energiesysteem, enz.
Operator	HW, Gear, Electric, Pneumatic, etc.
Lichaamsmateriaal	Koolstofstaal, roestvrij staal, duplex roestvrij staal, legeringsstaal, monel, al brons, enz.
Afdichtingsoppervlak	Lichaam, lichaamsbekleding op ijzer gebaseerde legering, bekleding harde legering
Klepstam	F6A F304 F316 F51 F53 Monel K500
Klepstammoer	Koperen legering
Verpakking	Flexibel grafiet, grafiet asbestverpakking, polytetrluorethyleen ...

Prestatiefuncties

1. Gieten stalen wereldklep is afhankelijk van de klepsteeldruk om het afdichtingsoppervlak van de klepschijf en het afdichtingsoppervlak van de klepstoel nauw te passen om de stroom van medium te voorkomen. Het behoort tot de F -geforceerde afdichtklep.
2. De media -stroomrichting van Globe -klep is "laag in en hoog uit" en "hoog in en laag". Het medium mag alleen in één richting stromen en heeft directionaliteit tijdens de installatie.
3. De structurele vormen van het kleplichaam zijn rechtstreeks door, direct-flow en rechterhoek.
4. Wanneer de wereldklep wordt geopend, wanneer de openingshoogte van de klepschijf 25% tot 30% van de nominale diameter van de stopklep bereikt, heeft het debiet het maximum bereikt, wat aangeeft dat de stopklep de volledig open positie heeft bereikt.
5. De klepstructuur is eenvoudiger dan de poortklep en is handiger om te produceren en te onderhouden.
6. Het afdichtoppervlak is niet gemakkelijk te dragen en te krabben en de afdichtingsprestaties zijn goed. Er is geen relatieve glijden tussen de klepschijf en het klepdichtingsoppervlak tijdens het openen en sluiten, dus de slijtage en kras zijn niet ernstig, de afdichtingsprestaties zijn goed en de levensduur is lang.
7. Bij het openen en sluiten is de klepschijfslag klein, dus de hoogte van de wereldklep is kleiner dan die van de poortklep, maar de structurele lengte is langer dan die van de poortklep.
8. Het openings- en slotkoppel is groot en vereist meer inspanning.
9. De vloeistofweerstand is groot omdat het gemiddelde kanaal in het kleplichaam kronkelend is, de vloeistofweerstand groot is en het stroomverbruik groot is.
10. De klepschijf wordt vaak geërodeerd wanneer het volledig wordt geopend.
