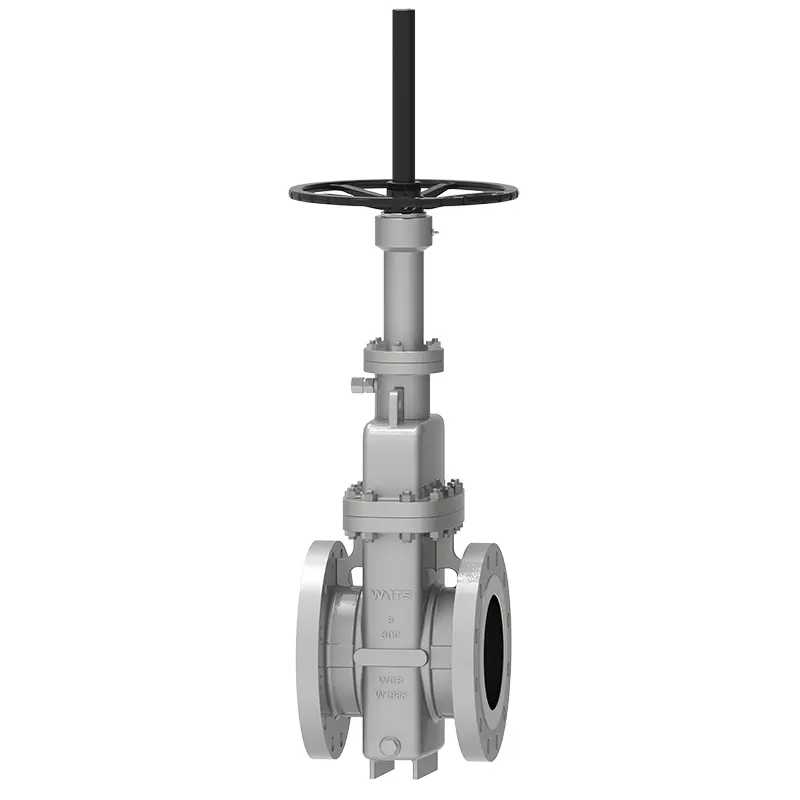

Enkele schijf platte poortventiel

De vlakke poortventiel met enkele schijf is een schuifklep met een parallelle poort als slotgedeelte. Het slotgedeelte is een enkele poort en de dringende kracht van de poort naar de klepstoel wordt geregeld door de middelgrote druk die op de drijvende poort of drijvende klepstoel werkt. De platte poortventiel ontwikkeld en geproduceerd door Waits heeft de kenmerken van elasticiteit en voorbelasting, structurele klepstoel met gelijktijdige afdichting van stroomopwaartse en stroomafwaartse afdichtingsstoelen, klepstoel met zelfreinigende functie en klepactuator en klep zijn onafhankelijk. Volgens de eisen van de klant kan de poort worden onderverdeeld in typen met omleidingsgaten, zonder afleidingsgaten, verstelbare poort, enz.

Implementatienormen

Sollicitatie

Prestatiefuncties

Er zijn drie soorten kleplichaamstructuren: gieten, lassen en smeden.
De vlakke poortklep met enkele schijf neemt een structuur aan met een O-ringafdichting en een drijvende klepstoel met voorbelasting, waardoor de platte poortklep bidirectioneel wordt afgesloten bij de inlaat en uitlaat. En het openings- en slotkoppel van deze structuur is slechts 1/2 van dat van een gewone klep, zodat de klep gemakkelijk kan worden geopend en gesloten. De klepstoel neemt een zachte afdichtingsring aan, die een dubbele afdichting van zacht afdichtingsoppervlak tot metaal en metaal tot metaal heeft, en het zachte afdichtingsoppervlak veegt ook de poort vuil af. Er is een vetinjectieklep aan één zijde van de klep en het vet komt het afdichtingsoppervlak binnen via de vetinjector en het vetinjectiegat van de klepstoel om het effect van noodafdichting te bereiken. Om de levensduur te verlengen, is de poort uitgerust met een geleidegat om het afdichtoppervlak te beschermen tegen middelgrote erosie, en het past altijd in het afdichtingsoppervlak, of de klep volledig open of volledig gesloten is. Wanneer de klep volledig open is, is het klepkanaal glad en recht, is de stroomweerstandscoëfficiënt extreem klein en is er bijna geen drukverlies. De pijpleiding kan worden gereinigd door een pijpreiniger.
Deze enkele schijf platte poortventiel neemt een verpakkingsstructuur met zelfafzettingsvermogen aan, hoeft niet vaak te worden aangepast en is uiterst eenvoudig te openen en te sluiten. De afdichtingsprestaties zijn betrouwbaar en de verpakking is uitgerust met een hulpverdichtingsinjectie -injectiestructuur, die het probleem oplost dat de verpakking van algemene kleppen het meest waarschijnlijk zal lekken. Wanneer de klep is gesloten, kan de hoge druk in de binnenholte automatisch worden gelost om veilig gebruik te garanderen. Het product is een volledig ingesloten structuur met goede beschermingsprestaties en kan worden gebruikt in omstandigheden met alle weersomstandigheden. De klep is uitgerust met een positie -indicator om de opening en sluitingspositie van de klep weer te geven. Het bovenste laadtype kan tijd en kosten besparen tijdens onderhoud.
