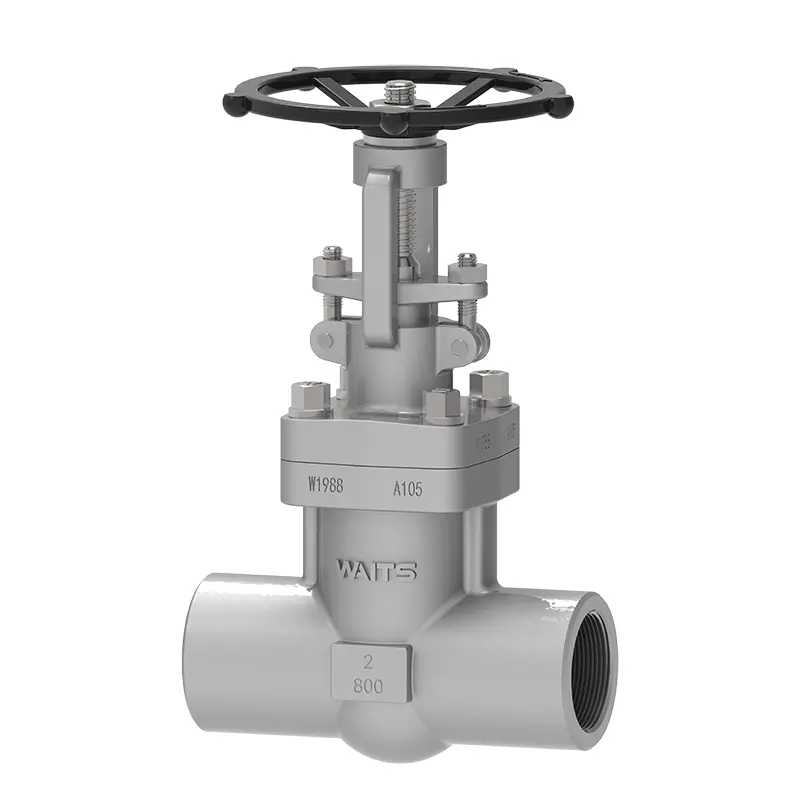

NPT gesmeed stalen schuifafsluiter

NPT-stalen schuifafsluiter, vervaardigd door Waits, biedt betrouwbare vloeistofregeloplossingen voor uw pijpleidingsysteem. We zijn oorspronkelijk gevestigd in de Verenigde Staten en hebben later een vestiging in China opgezet. Ons wereldwijde hoofdkantoor is gevestigd in Wenzhou, China. Onze productiebasis is compleet en geavanceerd, en we kunnen fabrieksvoordeelprijzen en stabiele levering bieden. Deze klep kan in uiteenlopende werkomstandigheden worden gebruikt en is vooral populair in het Midden-Oosten en Noord-Amerika.

Stuur onderzoek

Productomschrijving

Vergeleken met gegoten stalen onderdelen hebben gesmede stalen onderdelen een hogere kwaliteit, wat tot uiting komt in de slagkracht die ze kunnen weerstaan, plasticiteit, taaiheid en andere mechanische eigenschappen. De algemene diameter van NPT-gesmede stalen schuifafsluiters is niet meer dan DN80, en de meeste zijn ontwerpen met een kleinere diameter. Het debiet is iets kleiner dan dat van gietstalen schuifafsluiters met dezelfde diameter, maar het druk- en temperatuurbereik dat ze kunnen weerstaan is hoger dan die van gietstalen afsluiters, en de afdichtingsprestaties zijn veel beter dan die van gietstalen schuifafsluiters , met een langere levensduur, en de mediumstroomrichting wordt niet beperkt zoals bij andere schuifafsluiters.

Implementatienormen

Ontwerpnormen	API602, ASME 16.34, BS 5352, BS 6364;
Flens normen	SW moflaseinden volgens ASME B16.11, BW stomp uiteinde volgens ASME B16.25, NPT-schroefdraadconnectoren volgens ASME B1.20.1
Verbindingsmethoden	SW, NPT, BW,
Testen en accepteren	API602/API598
Structurele lengte	Moflas/schroefdraadeinde gesmeed stalen schuifafsluiter structuurlengte volgens fabrieksnormen
Druk- en temperatuurniveaus	ASME B16.34、
Lage lekkagenormen	ISO 15848-1, API 622
Anti-corrosie ontwerp	NACE MR 0103, NACE MR 0175

Sollicitatie

Maat	NPS1/4″~NPS3″ DN6~DN80
Drukbereik	CL150~ CL2500 PN10~ PN420
Temperatuurbereik	；-40°C ~ +600°C
Toepassingsbereik	Leidingwater, riolering, bouw, aardolie, chemische industrie, voedsel, medicijnen, textiel, elektriciteit, scheepsbouw, metallurgie, energiesysteem, enz.
Rijmodus	Turbine, pneumatisch, elektrisch
Klephuis/kleppendeksel	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Legering 20, Monel
Klepplaat/klepzitting	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Legering 20, Monel
Klepsteel	F6A F304 F316 F51 F53 Monel K500...
Moer van de klepsteel	Koperlegering...
Verpakking	Flexibel grafiet, grafietasbestverpakking, polytetrafluorethyleen...

Prestatiekenmerken

1. NPT-gesmede stalen schuifafsluiter is gesmeed en er zijn drie soorten holteafdichtingen:
Geschroefde motorkap betekent dat het kleplichaam en de motorkap met bouten en moeren zijn verbonden en dat de gewikkelde pakking is afgedicht. Voor de aansluiting op maat kunnen ook metalen ringen worden gebruikt.
Gelaste motorkap betekent dat het kleplichaam en de motorkap met schroefdraad zijn verbonden en volledig zijn gelast. Indien op maat gemaakt, kan een volledige lasverbinding worden gebruikt.
De holtes van 900 lb, 1500 lb en 2500 lb hebben een zelfspannende afdichtingsstructuur, en de afdichtingsprestaties nemen toe met de toename van de interne druk, met hoge betrouwbaarheid.
2. Het kanaal is glad, de stroomcoëfficiënt is klein en het afdichtingsoppervlak wordt minder geërodeerd en geërodeerd door het medium.
3. Het afdichtingsoppervlak is gemaakt van gelegeerd staal of een harde legering, dat een goede slijtvastheid en slijtvastheid heeft.
4. De verpakking is gemaakt van flexibel grafiet, dat betrouwbaar en flexibel te bedienen is.
5. De stroomrichting van het medium is niet beperkt en er is geen sprake van verstoring of drukverlaging.
6. Het vervangen en onderhouden van de verpakking kan worden uitgevoerd terwijl het online is uitgeschakeld, zonder de werking van het systeem te beïnvloeden.
7. Eenvoudige vorm, korte structuurlengte, goede productieverwerkbaarheid en breed toepassingsbereik.

NPT Forged Steel Gate Valve
