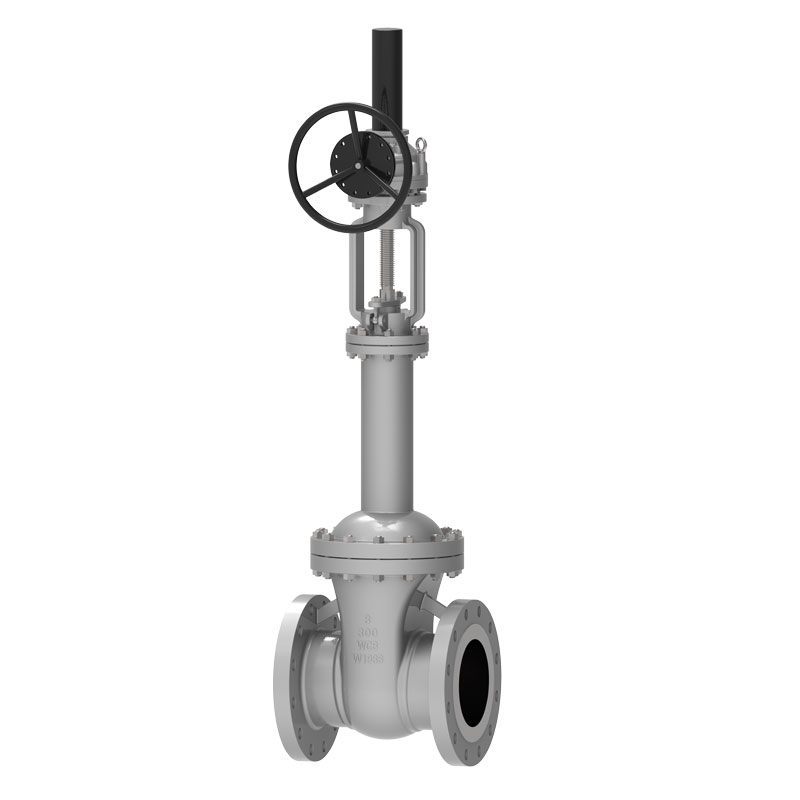

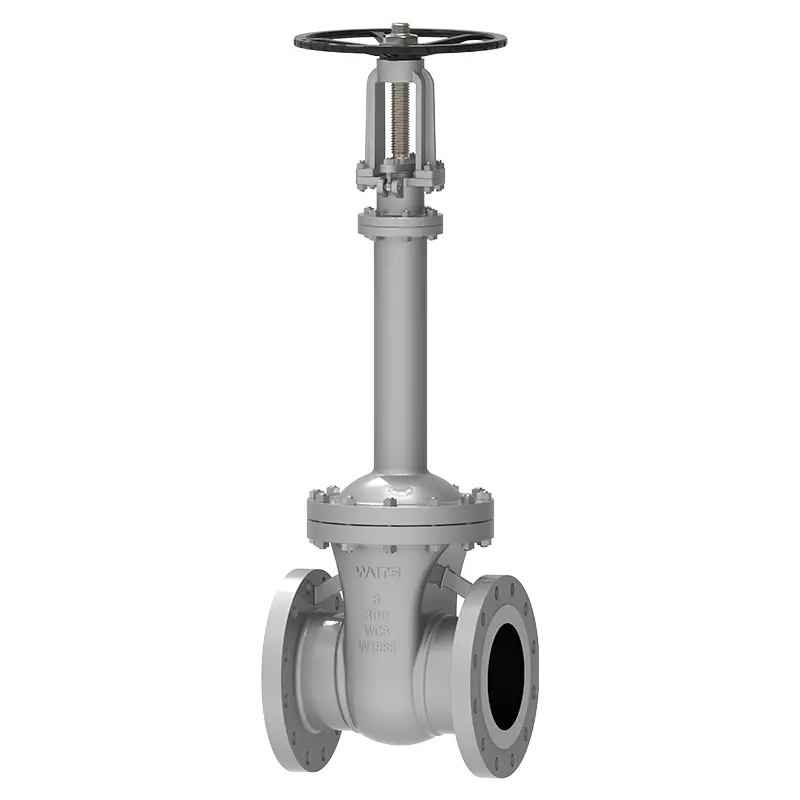

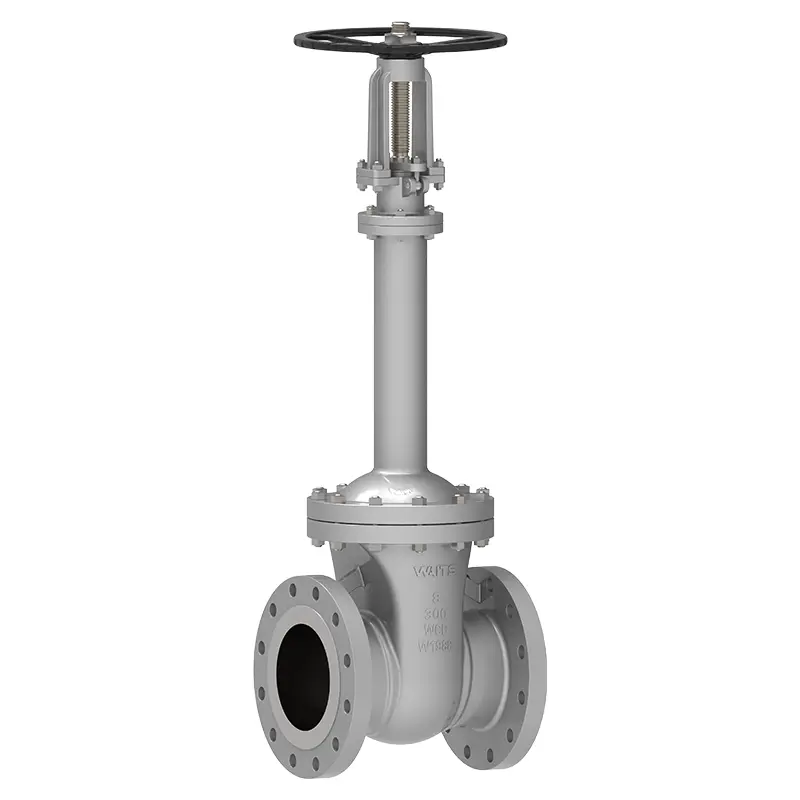

BELLEDEN GATE VLEP

Als u op zoek bent naar hoogwaardige Bellows Gate Valve, kan Waits uw vertrouwde keuze zijn. Als een ervaren klepfabrikant en leverancier in de industrie, wordt de Bellows Gate-klep die we produceren veel gebruikt in stedelijke verwarming, gastransmissie, stoompijpleidingen en grootschalige waterbeschermingsprojecten en is ze erkend door klanten in veel landen in Europa en het Midden-Oosten.

Stuur onderzoek

Productomschrijving

De Bellows -poortklep vormt een metalen barrière tussen het vloeistofmedium en de atmosfeer door automatisch rollend lassen, een ontwerp dat de klepsteel tegen lekkage beschermt.
De balgstructuur wordt van binnen gebruikt en het onderste uiteinde van de roestvrijstalen balg wordt aan de klepsteel gelast om te voorkomen dat het procesvloeistof de klepsteel corroderde. Het andere uiteinde wordt geplaatst tussen het kleplichaam en het klepdeksel om een statische afdichting te vormen. Het dubbele afdichtingsontwerp is veiliger. Als de balg faalt, vermijdt de klepsteelpakking ook lekkage.
De balg is gelast aan de klepsteel om stabiele bedrijfsprestaties te behouden en klepstamtrillingen te voorkomen veroorzaakt door trillingen van klepstekker. De Bellows -poortventiel is het meest geschikt voor pijpleidingen met stoom, ontvlambaar, explosief, thermische olie, hoge zuiverheid, giftig en andere media.

Implementatienormen

Ontwerpstandaarden	DIN3356, ASME B16.34
Flensnormen	DIN2543-2545, ASME B16.5, ASME B16.47
Verbindingsmethoden	RF,
Testen en acceptatie	DIN3230, Fire 598
Structurele lengte	DIN3203, ASME B16.10
Druk- en temperatuurbeoordelingen	ASME B16.34 、
Brandwerende test	API607, API6FA
Lage lekkagestandaarden	ISO 15848-1, API 622
Anti-corrosieontwerp	NACE MR 0103, NACE MR 0175

Sollicitatie

Maat	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Drukbereik	CL150 ~ CL1500 PN10 ~ PN260
Temperatuurbereik	-20 ℃ ~ 350 ℃
Toepassingsbereik	Kraanwater, rioolwater, constructie, aardolie, chemische industrie, voedsel, medicijn, textiel, elektriciteit, scheepsbouw, metallurgie, energiesysteem, enz.
Drive -modus	Handwiel, schuine uitrusting, elektrisch, pneumatisch, enz.
Kleplichaam/klepdeksel	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), legering 20, Monel ...
Afdichtingsoppervlak	Lichaam, lichaamsbekleding op ijzer gebaseerde legering, bekleding harde legering
Klepstam	F6A F304 F316 F51 F53 Monel K500
Klepstammoer	Koperen legering
Verpakking	Flexibel grafiet, grafiet asbestverpakking, polytetrluorethyleen ...

Prestatiefuncties

Voordelen
1. De Bellows -poortventiel heeft een redelijke structuur, betrouwbare afdichtingsprestaties en een prachtig uiterlijk;
2. Het afdichtoppervlak is gelast met op co-gebaseerde harde legering, die slijtvast, corrosiebestendig, wrijvingsresistent is en een lange levensduur heeft;
3. De klepstam wordt getemperd en genitrideerd op het oppervlak, dat goede corrosie- en wrijvingsweerstand heeft;
4. Het dubbele afdichtingontwerp wordt aangenomen en de prestaties zijn betrouwbaarder;
5. De indicatie van de klepsteeltilpositie is intuïtiever;
6. Het materiaal van de grootte van de onderdelen, flens en kontlassen kan redelijkerwijs worden geselecteerd op basis van de werkelijke situatie of gebruikersvereisten om aan verschillende technische behoeften te voldoen.

Functies:
1. Het dubbele afdichtingontwerp is een balg + klepsteelpakking. Als de balg faalt, zal de klepsteelpakking ook lekkage voorkomen;
2. Geen vloeistofverlies en lage energieverlies;
3. Lange levensduur, wat helpt om het aantal onderhoud te verminderen;
4. De gasmediumklepstoel neemt PTFE zacht afdichtingsmateriaal aan, wat helpt om de afdichting van de balgpoortventiel te verbeteren;
5. De klepstoel neemt een conische harde afdichting aan, die bestand is tegen hoge temperatuur en een goede luchtdichtheid heeft;
