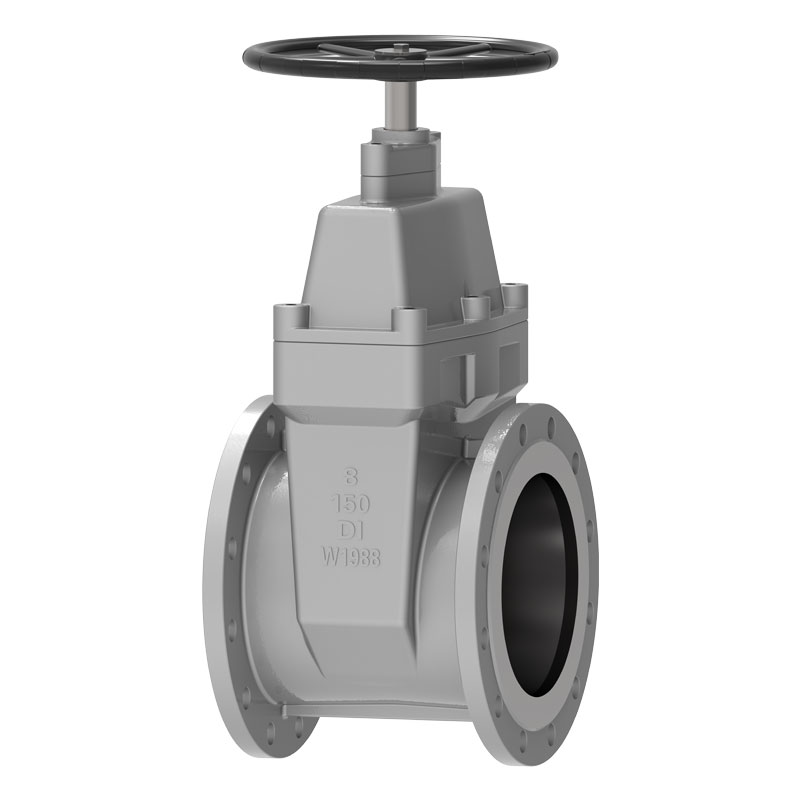

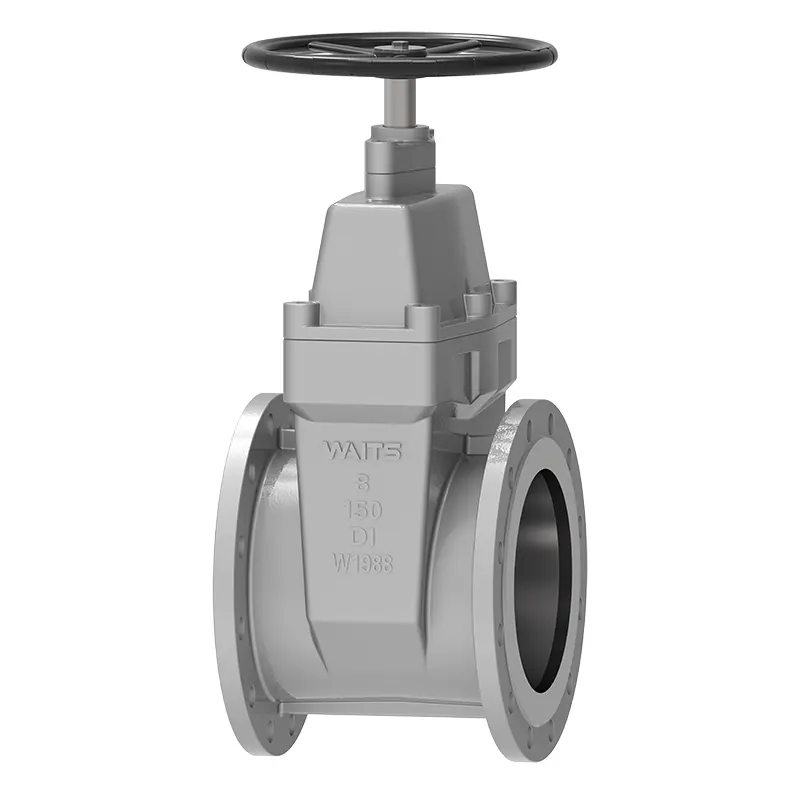

Veerkrachtige zittingafsluiter met flensuiteinde

Waits is uw goede keuze voor hoogwaardige en kosteneffectieve schuifafsluiters met flensuiteinden. Wij zijn in 1994 in de Verenigde Staten opgericht en zijn een grote afsluitersfabrikant en geïntegreerde leverancier. We hebben in 2008 een vestiging in China opgericht en ons wereldwijde hoofdkantoor in Wenzhou. Deze schuifafsluiter heeft uitstekende afdichtingsprestaties en duurzaamheid, is geschikt voor een verscheidenheid aan vloeistoffen en is zeer geliefd bij watertoevoer- en afvalwaterzuiveringsinstallaties.

Stuur onderzoek

Productomschrijving

Waits heeft 30 jaar ervaring in de productie van kleppen. We weten dat producten, om de markt te winnen, naast gunstige prijzen ook perfecte kwaliteit nodig hebben.
Onze veerkrachtige zittingafsluiter met flensuiteinde is ontworpen voor stroomregeling en isolatie in verschillende vloeistofsystemen. Het heeft een veerkrachtig ontwerp van het klepzittingmechanisme om een goede afdichting te garanderen en is niet gevoelig voor lekkage. Tegelijkertijd is het algehele ontwerp stevig en betrouwbaar en kan het zich aanpassen aan gemiddelde druk- en temperatuuromstandigheden zonder de prestaties op het werk te beïnvloeden.
Deze schuifafsluiter wordt veel gebruikt in de industrie en wordt vaak aangetroffen in watervoorzieningsbeheer, afvalwaterzuivering en andere toepasselijke industriële toepassingen.

Implementatienormen

Ontwerpnormen	API603, ASME B16.34, DIN 3352, EN1984 BS5163, AWWA C509 /C515
Flens normen	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Verbindingsmethoden	RF
Testen en accepteren	API598, DIN 3230, EN 12569
Structurele lengte	ASME B16.10, DIN3352-F4/F5, EN 558-1
Druk- en temperatuurniveaus	ASME B16.34、
Lage lekkagenormen	ISO 15848-1, API 622
Anti-corrosie ontwerp	NACE MR 0103, NACE MR 0175

Sollicitatie

Maat	NPS 2″ ~ NPS 64″ DN50~ DN1600
Drukbereik	CL125~ CL300 PN10~ PN64
Temperatuurbereik	；-10°C ~ +100°C
Toepassingsbereik	Leidingwater, riolering, bouw, aardolie, chemische industrie, voedsel, medicijnen, textiel, elektriciteit, scheepsbouw, metallurgie, energiesysteem, enz.
Rijmodus	Turbine, pneumatisch, elektrisch
Klephuis/kleppendeksel	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Klepplaat/klepzitting	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Klepsteel	F6A F304 F316 F51 F53 Monel K500
Moer van de klepsteel	Koperlegering
Verpakking	Flexibel grafiet, grafietasbestverpakking, polytetrafluorethyleen...

Prestatiekenmerken

1. Klepzitting met platte bodem
Nadat de traditionele schuifafsluiter met water is gewassen, hopen vreemde voorwerpen zoals stenen, houtblokken, cement, papierresten en vuil zich op in de groef aan de onderkant van de klep, wat gemakkelijk lekkage kan veroorzaken. De onderkant van de schuifafsluiter met veerkrachtige zitting aan het flenseinde heeft hetzelfde platte bodemontwerp als de waterleiding, dus het is niet eenvoudig om een dergelijke ophoping van vuil te krijgen, waardoor de vloeistof soepel kan stromen.
2. Algemene rubberen inkapseling
Gebruik hoogwaardig rubber voor de algehele interne en externe rubberinkapseling, introduceer actief geavanceerde rubbervulkanisatietechnologie in de industrie, nauwkeurige maat, betrouwbare verbinding, valt niet gemakkelijk af en goed elastisch geheugen.
3. Corrosiebestendigheid
Poeder-epoxyharscoating kan corrosie en roest van het kleplichaam voorkomen en is meer geschikt voor rioleringen. 4. Niet gemakkelijk te breken
In het verleden waren traditionele gietijzeren schuifafsluiters gemakkelijk kapot te maken als ze werden geraakt, gebotst of overlapt door vreemde voorwerpen. Het lichaam van de schuifafsluiter met veerkrachtige zitting aan het flenseinde is veranderd in nodulair gietijzer, dat een zekere garantie op sterkte heeft.
5. Drie "O"-types
De klepsteel heeft een afdichtingsontwerp met drie O-ringen, dat de wrijvingsweerstand tijdens het openen en sluiten kan verminderen, waterlekkage kan verminderen en de afdichting kan vervangen zonder water tegen te houden.
6. Bevorderlijk voor drinken
Omdat de binnenkant van het kleplichaam is bedekt met niet-giftige epoxyhars, zijn de binnen- en buitenoppervlakken van de schuifafsluiter volledig bedekt met rubber en is er geen roest of corrosie, zodat deze kan worden gebruikt om te drinken.
7. Kleplichaam van precisiegietwerk
Het kleplichaam is nauwkeurig gegoten en heeft nauwkeurige geometrische afmetingen, zodat u zich geen zorgen hoeft te maken over schade aan de afdichtingsprestaties.
8. Lichtgewicht
Nodulair gieten heeft niet alleen een bepaalde sterkte, maar weegt ook ongeveer 20% tot 30% minder dan traditionele schuifafsluiters.
