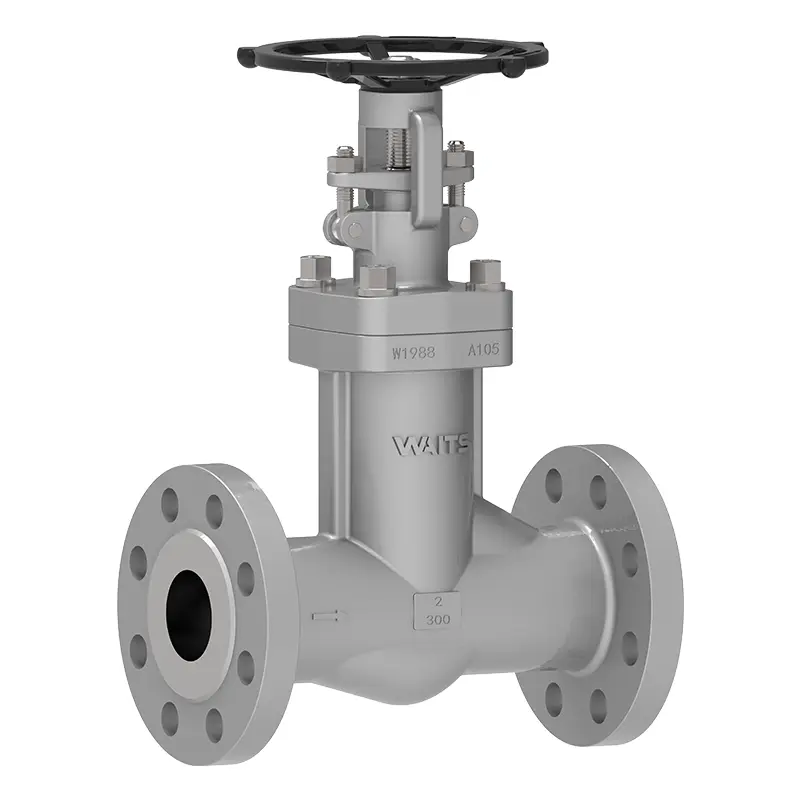

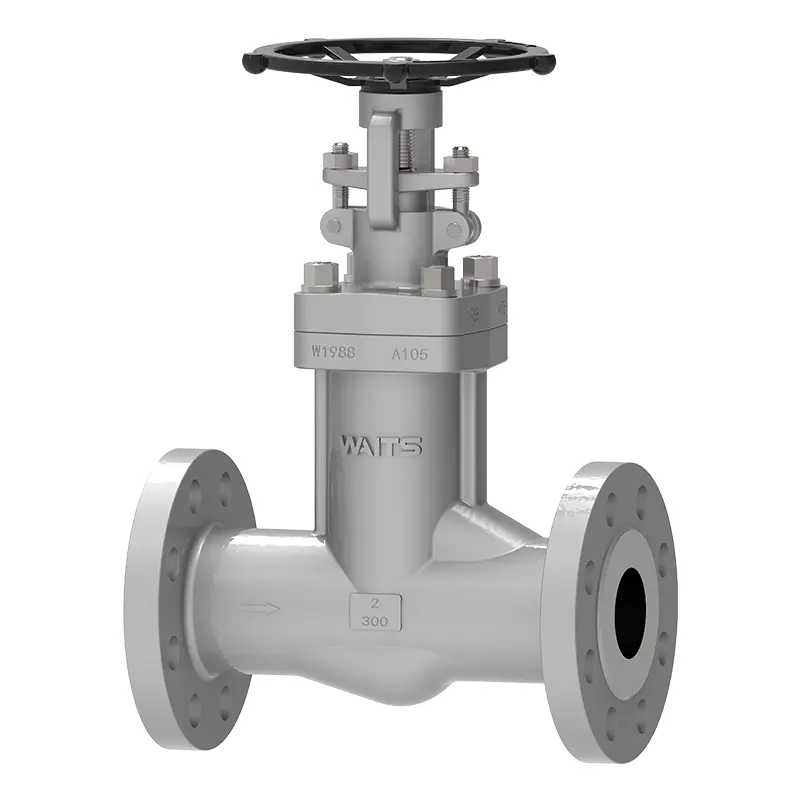

Gesmede stalen balg bolvenklep‌ ‌ ‌

Waits Valve gesmede stalen ballows Globe Valve‌ heeft hoogwaardige en duurzame veerkrachtige metalen balg die lang duren. Het elimineert veel voorkomende problemen van het verouderen en lekken van de afdichting, vermindert onderhoudskosten en downtime en biedt uw ingenieurs een schonere en veiliger werkomgeving.

Stuur onderzoek

Productomschrijving

Waits Klep gesmede stalen balg bolvenklep‌ heeft een duurzame balgstructuur binnenin. De bodem van de roestvrijstalen balg wordt aan de klepsteel gelast om te voorkomen dat procesvloeistoffen de klepsteel corroderen. Het andere uiteinde bevindt zich tussen de kleplichaam en de motorkap om een statische afdichting te vormen.

Het maakt gebruik van een dubbele afdichtingsontwerp, en zelfs als de balg faalt, kan de klepsteelpakking nog steeds lekkage voorkomen. De balg zijn gelast aan de klepstam voor stabiele prestaties en voorkomen trillingen veroorzaakt door klepkernbeweging.

Implementatiestandaarden-gesneden stalen balg bolvenklep‌ ‌ ‌
Ontwerpstandaarden	API602 DIN3356
Verbindingsstandaarden	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Verbinding	RF, RTJ
Testacceptatie	Vuur 598 EN12266
Structuurlengte	API6D/ASME B16.10/EN558
Druk- en temperatuurbeoordelingen	ASME B16.34
Vuurtest	API607, API6FA
Lage lekkagestandaard	API 622
Anti-corrosieontwerp	NACE MR 0175

Application-Fored Steel Ballows Globe Valve‌ ‌
Maat	DN15 ~ DN50 （NPS½ "~ 12"）
Drukbereik	Class150 ～ Class600, PN20 ～ PN100
Temperatuurbereik	-40 ℃～+350 ℃
Sollicitatie	Thermische energieplantenstoomsysteem, koolwaterstoffen, zuur- en alkali-media en hoge druk waterstof, steriele vloeistoffen, bestand tegen corrosieve gassen, enz.
Drive -modus	Handmatig, elektrisch, pneumatisch
Kleplichaam/klepdeksel	Smeedstukken: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5,
Klepkern	Smeedstukken: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel,
Afdichtingsoppervlak	Roestvrij staal, legering van hoge temperatuur, legeringsstaal
Klepstam	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Hengel	Comprimeren verpakking, asbestvezelverpakking, flexibele grafietverpakking,

Sollicitatie:

Gesmeed stalen balg bolventallen is geschikt voor pijpleidingen die media transporteren, zoals stoom, ontvlambare en explosieve media, thermische olie, vloeistoffen met hoge zuiverheid, giftige stoffen, enz.

Metalen balg zijn belangrijke componenten in veel detectie-, afdichtings-, vloeistofbehandelings- en activeringstoepassingen. Verschillende productiemethoden en materiaalkwaliteiten hebben een aanzienlijke invloed op hun betrouwbaarheid in termen van reizen, drukkenmerken, veersnelheid en temperatuurrespons.

Let op: het verschil tussen naadloze en naad-gelaste ontwerpen.

Afhankelijk van de projectvereisten, in veel gevallen, kan de balg gemaakt van longitudinale naad-gelaste buizen de meest kosteneffectieve oplossing zijn, zoals roestvrijstalen balg met eenvoudige compensatie. Naast lagere standaardafwijkingen in diameter en wanddikte, wordt de mogelijkheid van micro-lekken en verontreiniging rond de lasnaad ook verminderd (bijvoorbeeld in vacuümtoepassingen).
