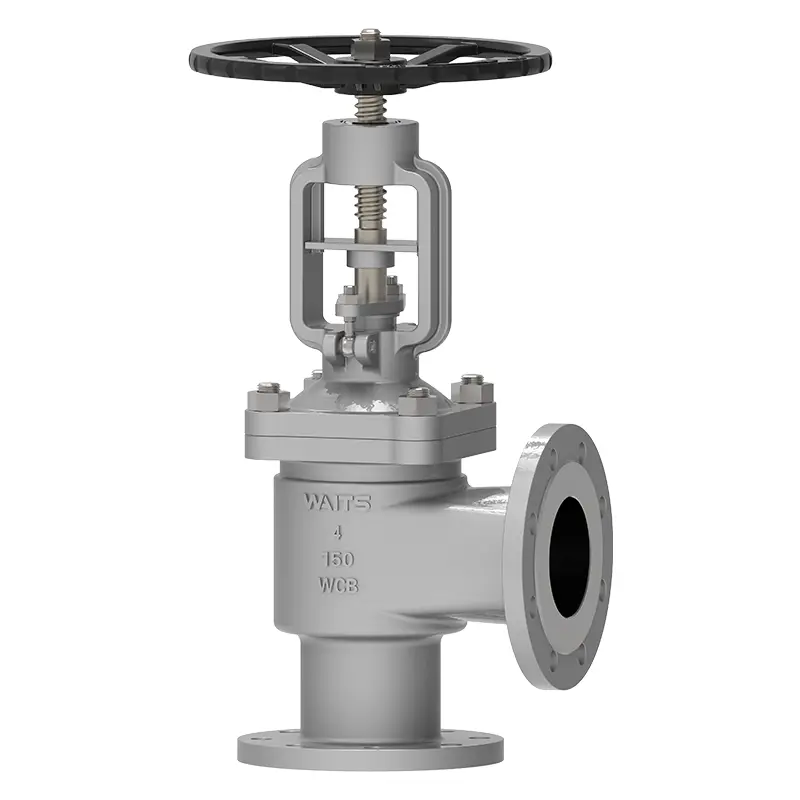

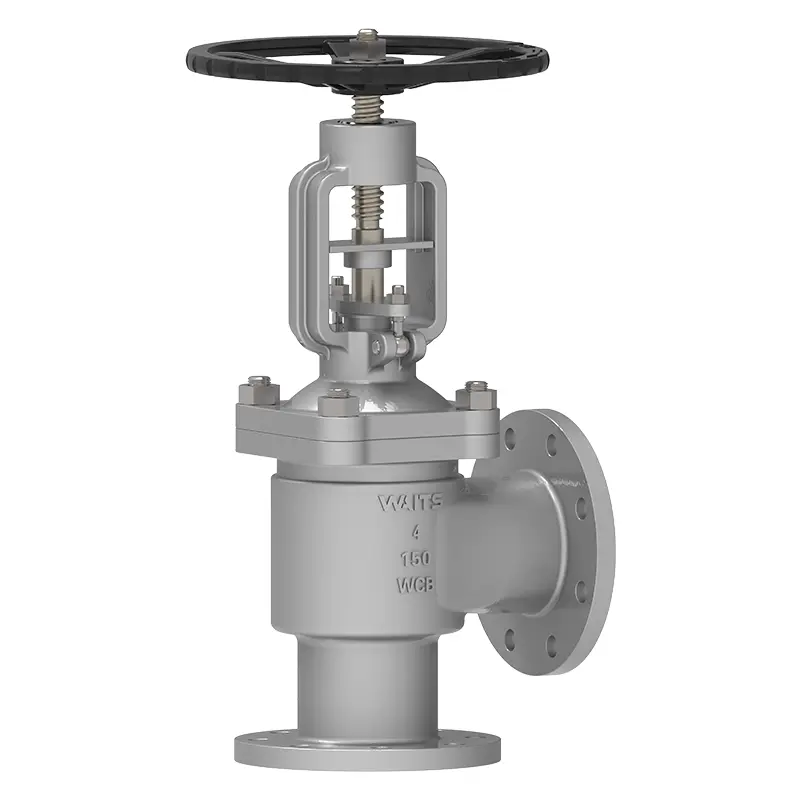

Hoekbalgbolklep

Angle Bellows Globe Valve hanteert de "dubbele zeehonden" -technologie, bestaande uit metalen balg en verpakking, die dubbele bescherming biedt. Het ontwerp van 90 graden bespaart de ruimte en heeft een lage weerstandsstroom, die het energieverbruik voor u kan verminderen. Het kiezen van WATS -klep betekent het kiezen van een geruststellend team.

Stuur onderzoek

Productomschrijving

Wats klep Hoge kwaliteit Hoek Ballows Globe-klep hanteert een ontwerp van 90 graden, waardoor de vloeistof van richting kan veranderen en de stroom of afsnijding van de vloeistof kan regelen door de klepsteel te roteren. De metalen balg wordt gebruikt als de hoofdafdichtingscomponent in het kleplichaam, gecombineerd met traditionele verpakking. De klepschijf beweegt lineair langs de middellijn van de vloeistof en de balg breidt zich uit of samentrekken dienovereenkomstig, het isoleren van de vloeistof uit de externe omgeving en het voorkomen van lekkage.

Implementatiestandaardenhoek BELLOWS GLOBE VALVE ‌
Ontwerpstandaarden	DIN3356 /BS1873 /ASME B16.34
Flensstandaard	EN1092-1/2/ASME B16.5/ASME B16.47-A/B
Verbinding	RF/FF/RTJ
Testacceptatie	EN 12266 API598
Structuurlengte	EN558/ ASME B16.10
Druk- en temperatuurbeoordelingen	ASME B16.34
Vuurtest	API607 API6FA
Lage lekkagestandaard	API 622
Anti-corrosieontwerp	NACE MR 0175
Application-hoek balg bolvenklep
Maat	DN15 ~ DN300 （NPS½ "~ 12"）
Drukbereik	PN16 ~ PN160 （Klasse150 ~ 900）
Temperatuurbereik	-29 ℃～+570 ℃
Sollicitatie	Zuur/alkali -vloeistof, vloeibaar aardgas, hoge viscositeitolie, ondergrondse pijpleidingsnetwerk, apparatuurintegratiemodule, enz.
Drive -modus	Handwiel, schuine uitrusting, elektrisch, pneumatisch, enz.
Kleplichaam/klepdeksel	Smeedstukken: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Klepkern	Smeedstukken: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Afdichtingsoppervlak	Hoofdlichaam, hoofdlichaam bekleding op ijzer gebaseerde legering, bekleding harde legering
Klepstam	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Klepstammoer	Koperen legering
Hengel	Flexibel grafiet, grafiet asbestverpakking, polytetrluorethyleen ...

Prestatiekenmerken

De structuur van de hoek van de hoek van de hoek van de hoek maakt het bijzonder geschikt voor toepassingen met hoge betrouwbaarheidseisen, zoals systemen die giftig, brandbaar of corrosieve media hanteren.

Voordelen

1. De sleutelcomponent van Angle Bellows Globe -klep is de metalen balg. Het verbindt het klepdeksel en de klepsteel door automatisch rollassen. De metalen balg zorgt ervoor dat het klepsteelgedeelte lekvrij is.

2. Dankzij het conische en gestroomlijnde ontwerp heeft de klepschijf op betrouwbare wijze en heeft een langere levensduur.

3. Double afdichtingsontwerp (balg + verpakking). De balg en verpakking voorkomen lekkage en zorgen voor een uitstekend afdichtingseffect.

4. Hoekbalgbolklep kan de klepsteel, moer en mouw direct smeren.

5. Ergonomisch handwiel. Langere levensduur en gemakkelijkere werking.

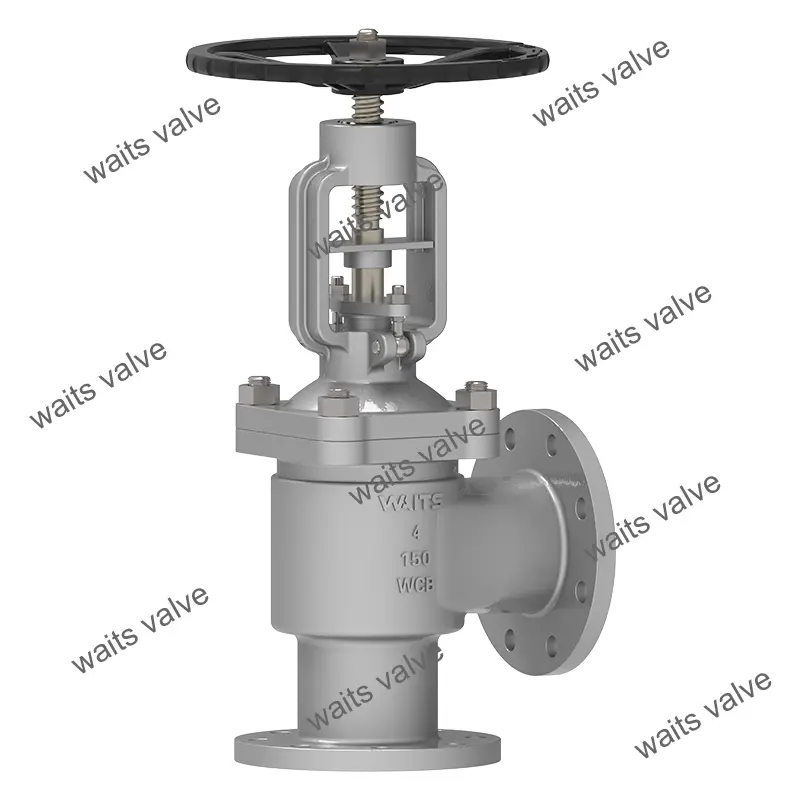

Angle Bellows Globe Valve
