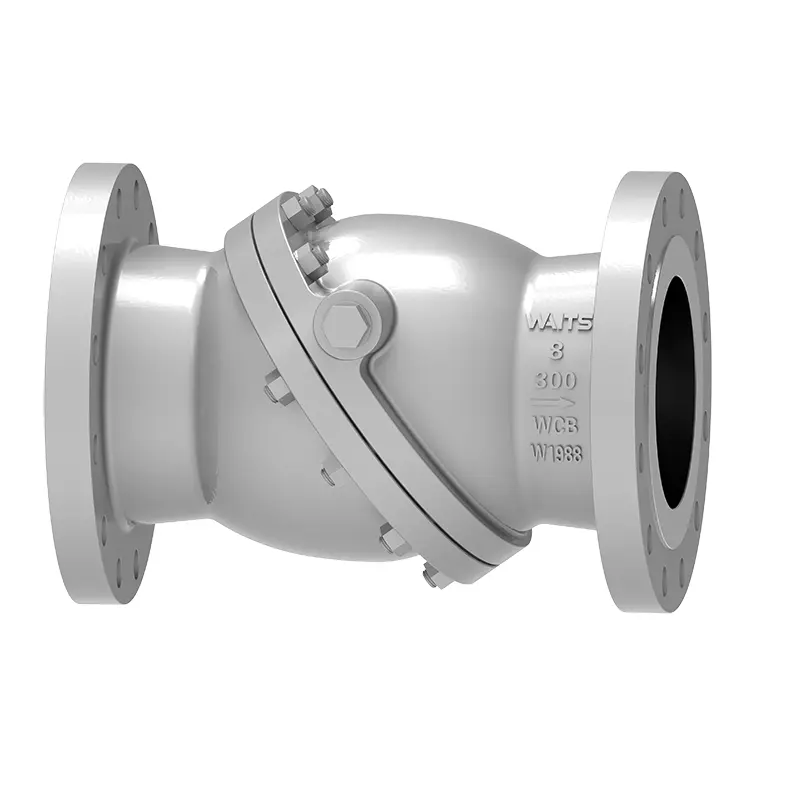

Gekantelde schijfterugslagklep

De gekantelde schijfterugslagklep is een hoogwaardig en duurzaam product van Waits Valve. Als professionele klepfabrikant houden onze technologie en productieapparatuur het geavanceerde niveau van de industrie in realtime bij. Na te zijn bijgewerkt en volledig geïnspecteerd, kan het product snel worden gesloten en kan de klepschijf snel de positie van de klepzitting bereiken, waardoor het impactverschijnsel wordt geminimaliseerd.

Stuur onderzoek

Productomschrijving

De terugslagklep met gekantelde schijf is een terugslagklep zonder impact. Het belangrijkste voordeel is het overwinnen van de impact en waterslag veroorzaakt door de terugslagklep en de liftterugslagklep en het realiseren van een niet-impactwerking.

Implementatienormen

Ontwerpnormen	BS1868,API6D,API594
Flens normen	ASME B16.5, ASME B16.25,
Verbindingsmethoden	RF.RTJ.BW
Testen en accepteren	API598, API6D
Structurele lengte	API6D/ASME B16.10,
Druk- en temperatuurniveaus	ASME B16.34、
Anti-corrosie ontwerp	NACE M. 0103, NACE M. 0175.ISO15156

Sollicitatie

Maat	NPS 2”~ NPS 36″ DN50 ~ DN900
Drukbereik	CL150 ~CL600 PN10~ PN100
Temperatuurbereik	;-29°C~+545°C
Toepassingsbereik	Het is geschikt voor verschillende media zoals water, stoomolie, salpeterzuur, azijnzuur, sterk oxiderende media, enz.
Kleplichaam	Smeedstukken: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Gietstukken: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventiel plaat	Smeedstukken: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Gietstukken: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Klepzitting	Lichaamsmateriaal, 13CR, roestvrij staal 304/316, monel, hardmetaal, legering 20, koperlegering, enz.
Klepsteel	A182 F6a, 17-4PH, F304 F316, F51, ...

Prestatiekenmerken

De gekantelde schijfterugslagklep maakt gebruik van dubbele excentrische schijven in ontwerp en productie, en de klepzitting is een licht elastische metalen klepzitting, die de afdichtingsprestaties van de klep tijdens bedrijf kan garanderen. De vlinderschijf helpt snel te openen en heeft een sterke duurzaamheid, waardoor de levensduur effectief wordt verlengd, waardoor u onderhouds- en vervangingskosten bespaart, en heeft een lage stromingsweerstand en uitstekende prestaties.
