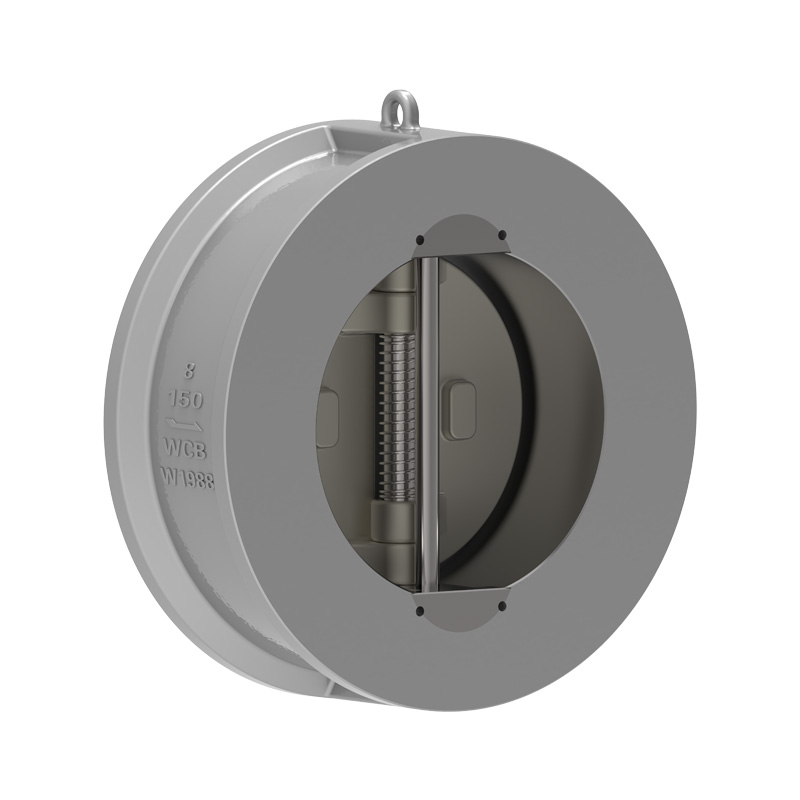

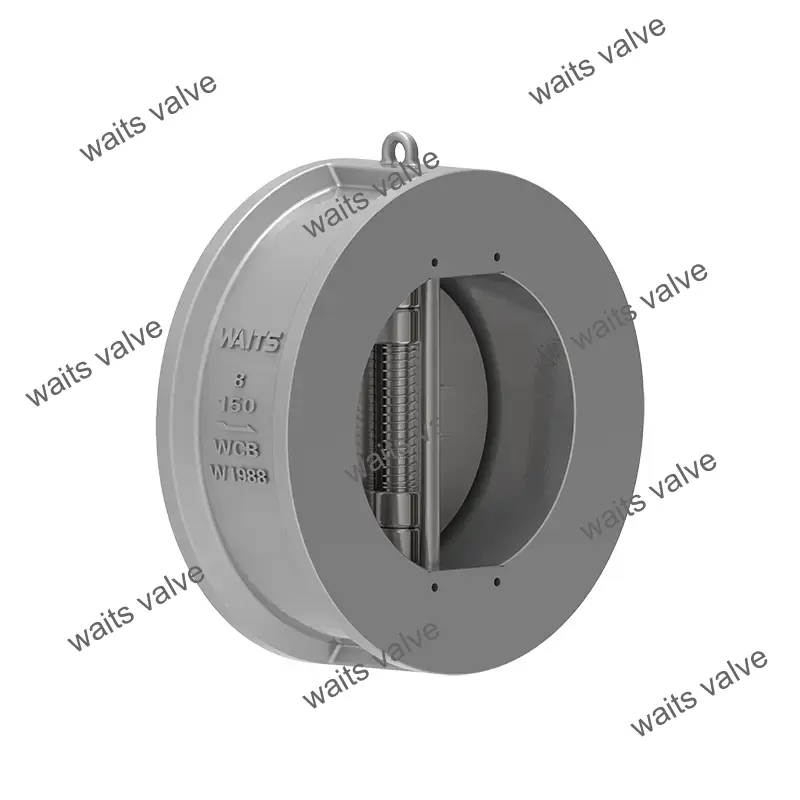

Terugslagklep met zachte afdichting en dubbele plaat

De vlinderplaat van de terugslagklep met dubbele plaat met zachte afdichting bestaat uit twee halve cirkels, met een veerbelaste schijf opgehangen aan een centrale verticale pen.
Wanneer de klep wordt geopend, bevindt de gecombineerde kracht van de vloeistof zich in het midden van het schijfafdichtingsoppervlak en bevindt het actiepunt van de veerkracht die als reactie werkt zich in het midden van het schijfoppervlak, zodat de root van de schijf wordt als eerste geopend. Dit vermijdt de slijtage van het afdichtingsoppervlak die optreedt wanneer de schijf wordt geopend in de oude conventionele klep, en verhoogt de duurzaamheid van de klepafdichting.
Wanneer de stroomsnelheid afneemt, onder invloed van de reactiekracht van de torsieveer, nadert de schijf geleidelijk de klepzitting en komt in de fase van langzaam sluiten van de klep. Wanneer de vloeistof terugstroomt, zullen de kracht op de schijf en de reactiekracht van de torsieveer samenwerken, en zal het sluiten van de schijf dienovereenkomstig toenemen, waardoor de fase van snel sluiten ingaat. Het doel van dit ontwerp is om het fenomeen waterslag te verminderen, de schade van waterslag te verminderen en de levensduur beter te verlengen. Bij het sluiten zorgt het veerkrachtpunt ervoor dat de bovenkant van de schijf als eerste sluit, waardoor de wortel niet kan bijten en de duurzaamheid van het klepafdichtingsoppervlak wordt verbeterd.

Implementatienormen

Sollicitatie

Prestatiekenmerken

1. De componenten van de terugslagklep met dubbele plaat met zachte afdichting omvatten het kleplichaam, de klepschijf, de klepas, de veer en andere onderdelen, die zijn verbonden door het klemtype en een compacte structuur hebben.
2. De vlinderplaat van de klep bestaat uit twee halve cirkels en wordt door een veer gedwongen terug te keren. Het afdichtingsoppervlak kan gemaakt zijn van slijtvast materiaal dat op het lichaam ligt of bekleed zijn met rubber. Het heeft een breed scala aan toepassingen en betrouwbare afdichting.
3. De klepschotel heeft een korte sluitslag en is veerbelast, met een gevoelige werking en een snelle sluitsnelheid, waardoor de waterslag aanzienlijk wordt verminderd.
4. Omdat de terugslagklep met dubbele plaat met zachte afdichting een compacte structuur, een klein formaat, een laag gewicht en een eenvoudige installatie heeft, is deze geschikt voor gebruik in situaties waarin de installatieruimte beperkt is. Het kan worden gebruikt in horizontale of verticale leidingen.
5. Van toepassing op water, stoomolie, salpeterzuur, azijnzuur, sterk oxiderende media en andere media.
