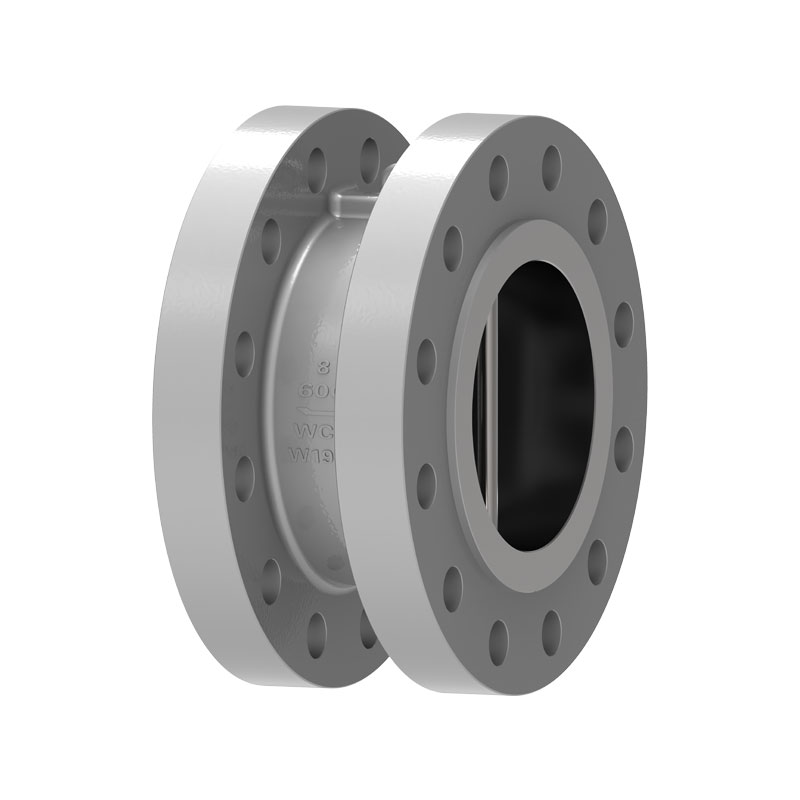

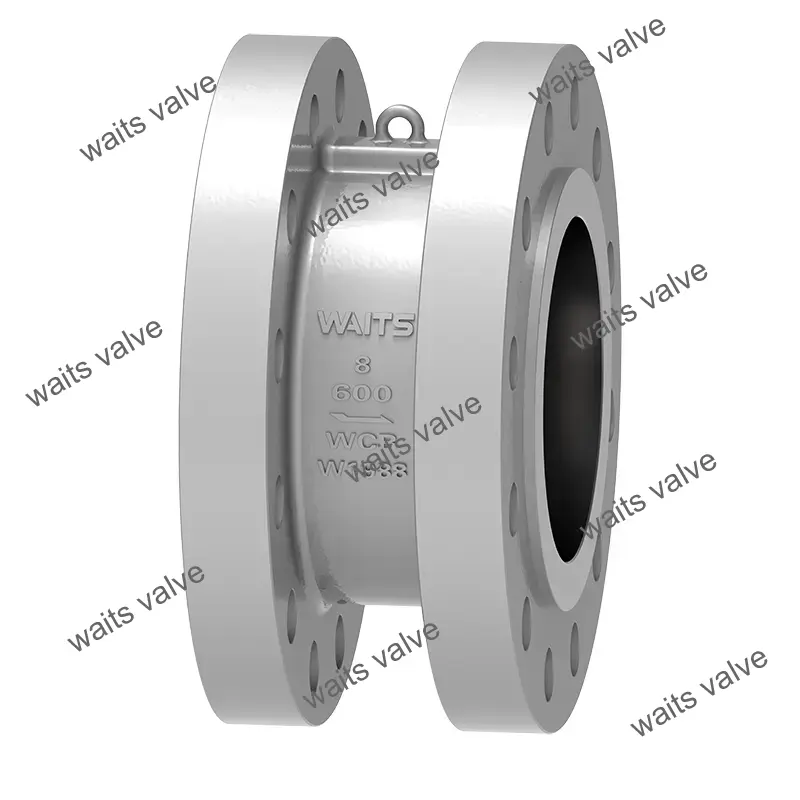

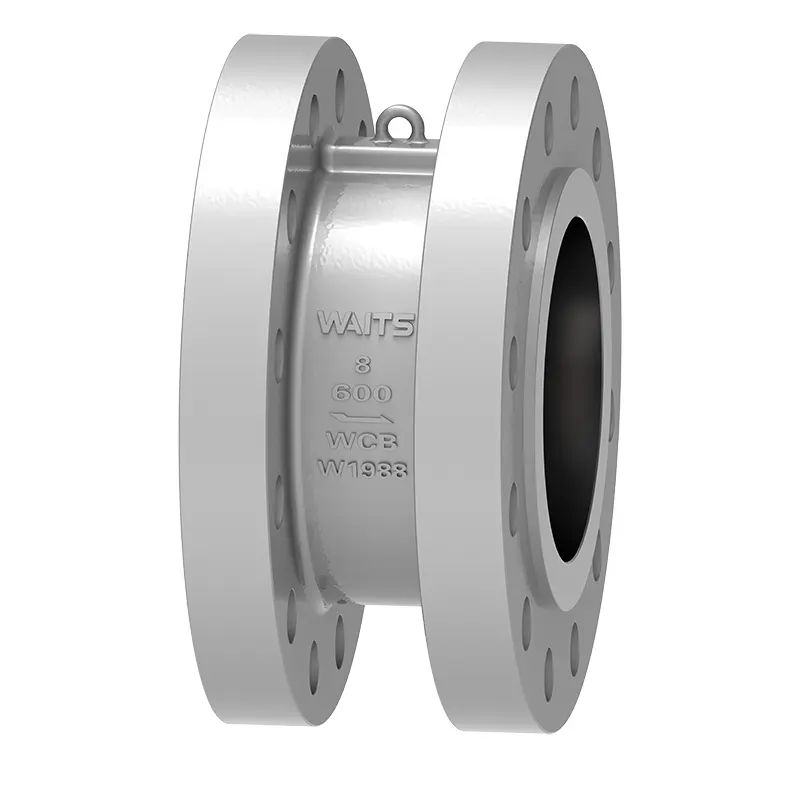

Terugslagklep met dubbele plaat

Als professionele klepfabrikant kan Waits de productie van op maat gemaakte terugslagkleppen met dubbele plaat ondersteunen om beter aan de behoeften van verschillende klanten te voldoen. Qua afdichting kan deze terugslagklep verschillende vormen hebben, zoals rubber, PTFE en behuizing. Maatwerk kan voldoen aan verschillende standaarden, zoals API/DIN/JIS, afhankelijk van de behoeften van de klant.

Stuur onderzoek

Productomschrijving

De vlinderplaat van de terugslagklep met dubbele plaat bestaat uit twee halve cirkels en de veerbelaste klepschijf is opgehangen aan de centrale verticale pen. Wanneer de klep wordt geopend, bevindt de gecombineerde kracht van de vloeistof zich in het midden van het klepschijfafdichtingsoppervlak en bevindt het werkingspunt van de veersteunkracht zich in het midden van het klepschijfoppervlak, zodat de wortel van de klep schijf opent als eerste, waardoor slijtage van het afdichtingsoppervlak wordt vermeden die optreedt wanneer de klepschijf van de oude conventionele klep wordt geopend, en de duurzaamheid effectief wordt verbeterd.
Wanneer de stroomsnelheid afneemt, nadert de klepschijf onder invloed van de torsieveerreactiekracht geleidelijk de klepzitting en komt de terugslagklep met dubbele plaat in de langzame sluitfase. Wanneer de vloeistof terugstroomt, vergroot de gecombineerde werking van de klepschijfkracht en de torsieveerreactiekracht het sluiten van de klepschijf dienovereenkomstig, waardoor de fase van snel sluiten ingaat. Dit vermindert effectief de impact van waterslag en vermindert de schade van waterslag. Bij het sluiten zorgt de werking van het veerkrachtpunt ervoor dat de bovenkant van de klepschijf als eerste sluit, waardoor wordt voorkomen dat de klepschijfwortel bijt.

Implementatienormen

Ontwerpnormen	API594, API6D, ASME B16.34
Flens normen	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.

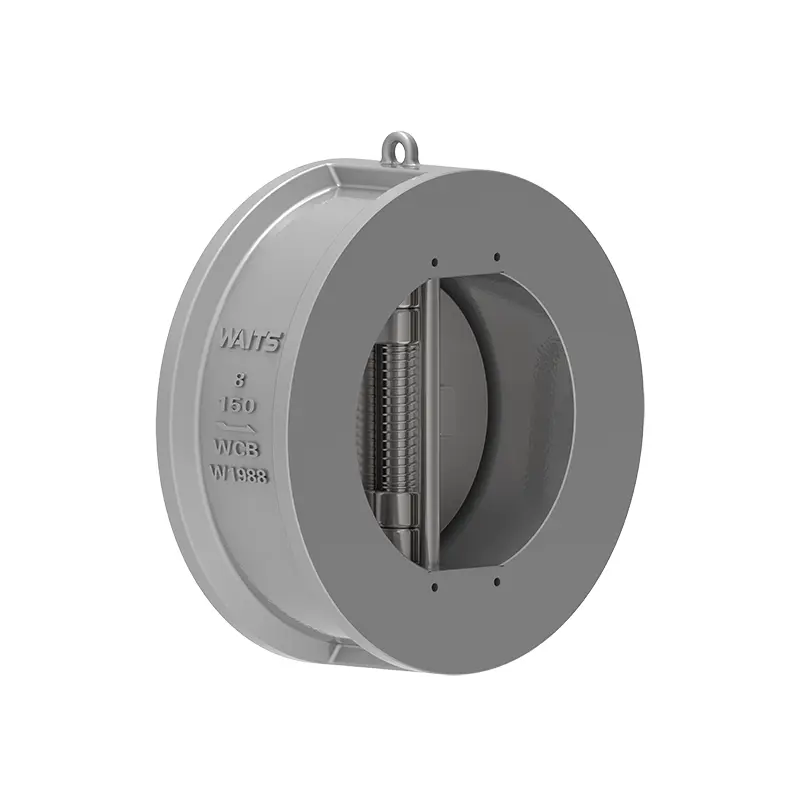

Verbindingsmethoden	Wafertype, Flenstype, Lug Typt,
Testen en accepteren	API598, API6D,
Structurele lengte	API594, API6D, DIN3202
Druk- en temperatuurniveaus	ASME B16.34, DIN2401
Anti-corrosie ontwerp	NACE MR 0103, NACE MR 0175.ISO15156

Sollicitatie

Maat	NPS 2”~ NPS 60″ DN50 ~ DN1500
Drukbereik	CL150 ~CL2500 PN10~ PN420
Temperatuurbereik	；-196°C ~ +600°C
Toepassingsbereik	Het is geschikt voor verschillende media zoals water, stoomolie, salpeterzuur, azijnzuur, sterk oxiderende media, enz.
Kleplichaam	Smeedstukken: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Gietstukken: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventiel plaat	Smeedstukken: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Gietstukken: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Klepzitting	Lichaamsmateriaal, 13CR, roestvrij staal 304/316, monel, hardmetaal, legering 20, koperlegering, enz.
Klepsteel	A182 F6a, 17-4PH, F304 F316, F51, ...

Prestatiekenmerken

1. De terugslagklep met dubbele plaat bestaat uit een kleplichaam, klepschijf, klepas en veer, enz. Het neemt een klemachtige verbinding en een compacte structuur aan.
2. De vlinderplaat bestaat uit twee halve cirkels en de veer wordt gebruikt voor een gedwongen reset. Het afdichtingsoppervlak kan worden gelast met slijtvast materiaal of worden bekleed met rubber. Het heeft een breed toepassingsgebied en betrouwbare afdichting.
3. De sluitslag van de klepschijf is kort en veerbelast, met een hoge sluitsnelheid, wat het fenomeen van waterslag kan verminderen.
4. Het is geschikt voor gelegenheden met beperkte installatieruimte en kan worden gebruikt voor horizontale of verticale pijpleidingen.
5. Het kan worden toegepast op verschillende media zoals water, stoomolie, salpeterzuur, azijnzuur, sterk oxiderend medium, enz.
