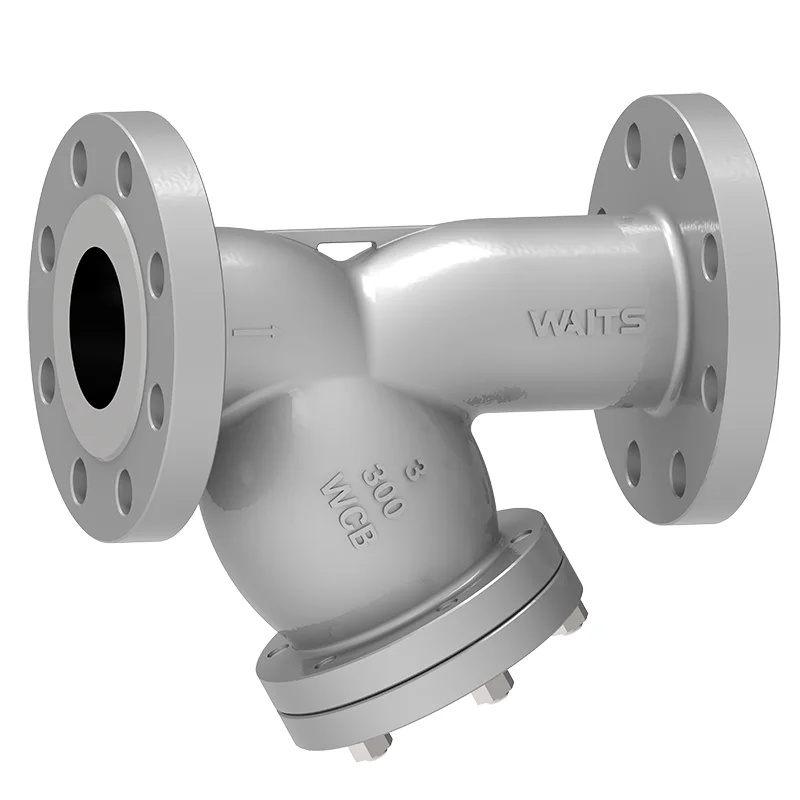

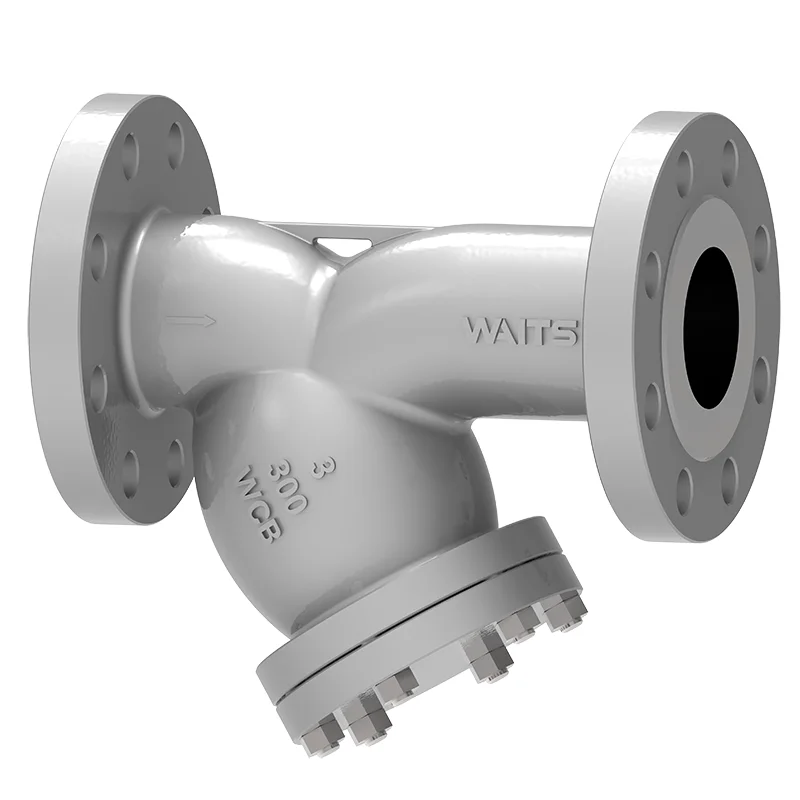

Y-strainer

De Waits-klep Y-strainer minimaliseert drukverlies met zijn Y-vormige ontwerp en precisie-gegoten lichaam. Van eenvoudige lage druk met gietijzeren schroefdraad met grote hogedruk speciale legeringszeefsels met aangepaste dopontwerpen, we hebben het juiste product voor uw toepassing. Filters zijn beschikbaar in verschillende materialen en ANSI -beoordelingen.

Stuur onderzoek

Productomschrijving

Waits Klep Waiters Y-strainers verminderen het drukverlies en legt onzuiverheden vast, met behulp van geperforeerde of draadmesh-schermen om vaste deeltjes te verwijderen van stromende stoom-, gas- of vloeistofleidingssystemen en apparatuur te beschermen. De zeef is gemaakt van precisie gegoten roestvrij staal of ductiel ijzer. Het verwijderbare scherm en de eenvoudige verbinding maken het gemakkelijk te onderhouden en te installeren, en het is geschikt voor petrochemische, stroom- en HVAC -systemen.

Strainer installeren voordat kleppen en instrumenten dure onderhouds- en reparatiekosten kunnen besparen. Gebruik Waits -klepzeefsels met zachte stoelverkopen (of kogelkleppen van andere fabrikanten) om schadelijke verontreinigingen effectief te elimineren. Waits Valvey-Strainers zijn verkrijgbaar in verschillende materialen en een volledig scala aan eindverbindingen om tegemoet te komen aan verschillende toepassingen. Het "Y" -vormontwerp minimaliseert vloeistofblokkering en houdt de stroom onbelemmerd. De dopafdichting (grafiet optioneel, geschikt voor omgevingen op hoge temperatuur) voorkomt effectief lekkage. Bovendien is het filter uitgerust met een afvoerpoort voor zelfreiniging en eenvoudig onderhoud.

Implementatiestandaarden-y-strainer
Ontwerpstandaarden	API 6D, EN1074
Flensstandaard	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Verbinding	NPT, RF, FF, RTJ, BW, SW
Testacceptatie	Vuur 598 EN12266
Structuurlengte	API6D/ASME B16.10/EN558
Druk- en temperatuurbeoordelingen	ASME B16.34
Vuurtest	6fa Fire Flight607
Lage lekkagestandaard	ISO 15848-1, API 622
Anti-corrosieontwerp	NACE MR 0175
Applicatie-y-strainer
Maat	NPS 1/4 ″ ~ NPS 24 ″ DN6 ~ DN600
Drukbereik	CL150 ~ CL2500 PN16 ~ PN160
Temperatuurbereik	-20 ℃ ~ 450 ℃
Sollicitatie	Water, olie, gas, stoom, zwak corrosieve of sterk corrosieve vloeistoffen (behoefte aan overeenkomstige materialen zoals roestvrij staal, fluor voering, enz.) En vloeistoffen die een kleine hoeveelheid deeltjes onzuiverheden bevatten
Kleplichaam	Gietijzer, ductiel ijzer, koolstofstaal, roestvrij staal (F304/F316), fluorwand
Filter	F304, F304L, F316, F316L, gegalvaniseerde ijzerdraad, koperdraad

Prestatiekenmerken

De Waits Y-strainer biedt een compact structureel ontwerp met een gestroomlijnde Y-vormige configuratie die de vereisten voor drukverlies en installatieruimte minimaliseert. Het biedt een hoog efficiënte filtratie door aanpasbare mesh-schermen (20-300 mesh) om deeltjes, roest en puin te vangen, waardoor apparatuurbescherming in pijpleidingen wordt gewaarborgd. Ten slotte worden de eenvoudige installatie en onderhoud ingeschakeld door NPT -verbindingen en een afneembare onderklep voor snelle schermreiniging zonder het systeem te demonteren.

Y Strainer
