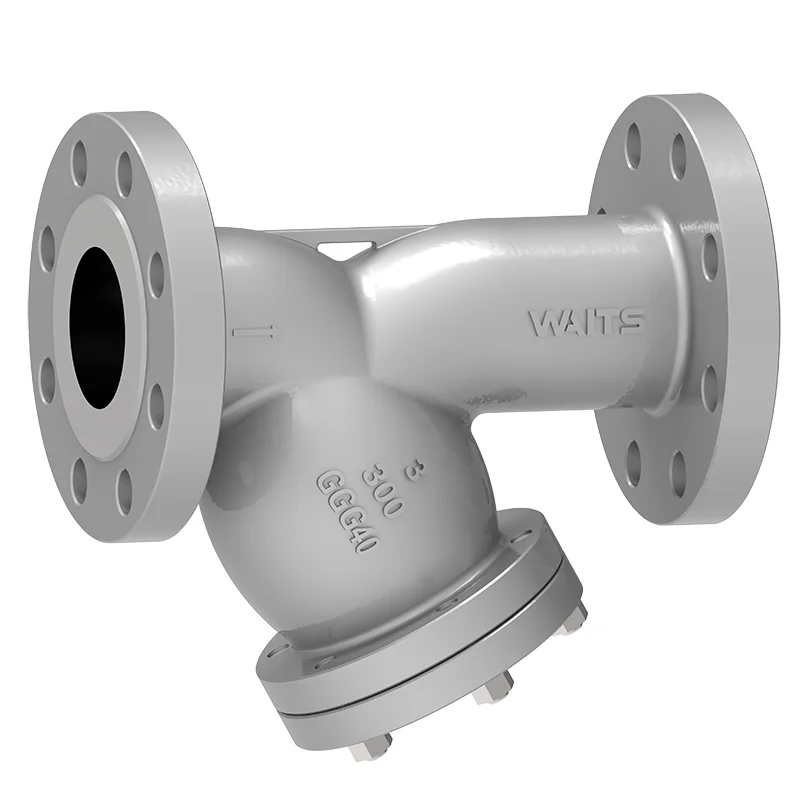

Ductiel ijzer y-strainer

Waits klep ductiel ijzer y-strainer gebruikt een uit één stuk hoge sterkte en hoogwaardige ductiele ijzeren schaal om het pijpleidingsysteem te beschermen. Het Y-type dat door ons team is ontworpen, kan effectief onzuiverheden met lage drukverlies effectief filteren. Wanneer u in industriële en civiele pijpleidingen werkt, zult u dit product als zeer nuttig en nuttig voor u beschouwen!

Stuur onderzoek

Productomschrijving

Waits Klep Iron Isolation Balance Ductile IJzer Y-STrainer helpt bij het filteren van deeltjes. Het Y -type filter bevat meerdere schroefdraadinterfaces voor het aansluiten van PT -punten, uitlaatpoorten en accessoires. Bovendien wordt het ook geleverd met een geïntegreerd roestvrijstalen geperforeerd filter. Dit rigoureuze ontwerp is de basis voor uw gemoedsrust!

Werkprincipe

Wanneer de vloeistof de Waits Ductile Iron Y-strainer uit de pijpleiding binnengaat, stroomt het eerst in de "Y" -vormige holte. Onder de werking van het filter worden onzuiverheden onderschept op de buitenkant van het filter, terwijl de schone vloeistof door het filter in de filteruitgang gaat en in de pijpleiding blijft stromen. Naarmate het filterproces doorgaat, accumuleren onzuiverheden zich geleidelijk op het filteroppervlak. Wanneer het filter tot op zekere hoogte verstopt is, zal het drukverschil tussen de filterinlaat en uitlaat toenemen, wat de normale stroom van de vloeistof beïnvloedt. Op dit moment moet het filter worden gereinigd of vervangen.

Implementatiestandaarden-‌ductile ijzer y-strainer
Ontwerpstandaarden	API 6D, EN1074
Flensstandaard	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Verbinding	NPT, RF, FF, RTJ, BW, SW
Testacceptatie	Vuur 598 EN12266
Structuurlengte	API6D/ASME B16.10/EN558
Druk- en temperatuurbeoordelingen	ASME B16.34
Vuurtest	6fa Fire Flight607
Lage lekkagestandaard	ISO 15848-1, API 622
Anti-corrosieontwerp	NACE MR 0175
Toepassing-‌ductile ijzer y-strainer
Maat	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
Drukbereik	CL125 ~ CL150 PN10 ~ PN25
Temperatuurbereik	-20 ℃ ~ 300 ℃
Sollicitatie	Koud water, heet water (temperatuur is meestal ≤120 ℃, er moet aandacht worden besteed aan de thermische stabiliteit van gietijzer); Huishoudelijk water, industrieel circulerend water, vuurwater, perslucht (druk moet ≤1,6 MPa zijn om overdruk van gietijzer te voorkomen); Niet-corrosief gas (zoals stikstof, koolstofdioxide, enz.); Smeerolie, hydraulische olie (niet-streng corrosieve olie, afdichting moet worden geverifieerd); Lage viscositeit brandstof (zoals diesel, langdurig contact met sterke oplosmiddelen moet worden vermeden).
Kleplichaam	Gietijzer
Filter	F304, F304L, F316, F316L, gegalvaniseerde ijzerdraad, koperdraad

Prestatiekenmerken

Het wachttegelijzer van Waits ontleent zijn naam aan zijn "y" -vormige structuur, die is ontworpen om een gladde vloeistofstroom in de zeef te garanderen en de stroomweerstand te verminderen. Het beschikt meestal over een verwijderbaar ontwerp, zoals flens of schroefdraadverbindingen, waardoor eenvoudig reinigen of vervanging van het filterscherm mogelijk wordt wanneer het verstopt wordt, eenvoudigweg demonteren van de overeenkomstige verbindingen maakt moeiteloos onderhoud van het interieur mogelijk. Met een eenvoudige structuur en flexibele installatie -opties kan deze zeef horizontaal of verticaal worden gemonteerd volgens de pijplijnlay -outs. Bovendien vergemakkelijkt het afneembare ontwerp handig onderhoud: operators kunnen de zeef gemakkelijk demonteren voor het reinigen of schermvervanging zonder speciale gereedschappen, waardoor zowel onderhoudskosten als complexiteit worden verlaagd.

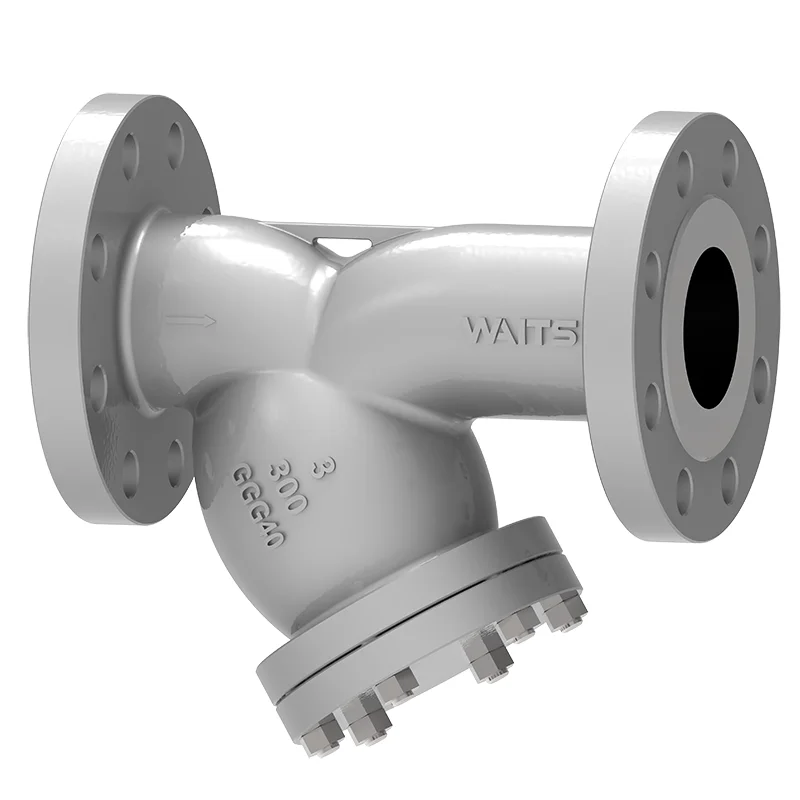

Ductile Iron Y Strainer
