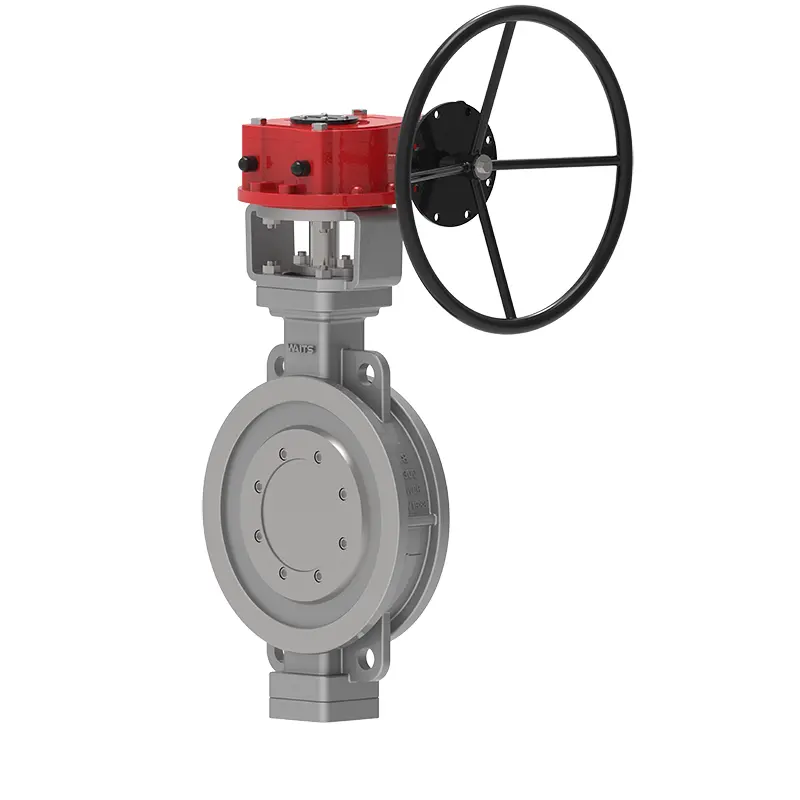

Drievoudige excentriek metaal zittende wafel vlinderventiel

De drievoudige excentriek metaal zittende Wafer Butterfly-klep is een lang leven, energiebesparende vlinderklep die nieuw is ontwikkeld door Waits. Het bestaat uit kleplichaam, vlinderplaat, afdichtring, transmissiemechanisme en andere hoofdcomponenten. De structuur hanteert tweedimensionaal of driedimensionaal excentriek principe-ontwerp, elastische afdichting of harde en zachte multi-level afdichtingscompatibele verwerkingstechnologie, die het koppel van de vlinderklep tijdens het bedrijf vermindert, waardoor het effect van arbeidsbedrijven en energiebesparing wordt bereikt. Tegelijkertijd zorgt het voor de algemene betrouwbaarheid van de vlinderklep in termen van corrosieweerstand, weerstand van hoge temperaturen en slijtvastheid.

Implementatienormen

Sollicitatie

Prestatiefuncties

1. Drievoudige excentriek metaal zittende wafelvlinderventiel heeft een unieke structuur, klein formaat en lichtgewicht, flexibele werking, arbeidsbesparende en handig;
2. Betrouwbare afdichting, kan aan verschillende normen voldoen;
3. Goede stroomkenmerken en instelbare functie;
4. Door het excentrieke principe aan te nemen, is het afdichtoppervlak dicht bij nulslijtage, die de levensduur van de klep verlengt;
5. breed scala aan toepassingen, kan worden gebruikt voor water, stoom, olie, lucht en gas en andere media;
6. Geschikt voor pijpleidingen van verschillende temperaturen, cijfers, corrosie en andere werkomstandigheden;
7. Drievoudige excentriek metaalzittende wafelvlinder De kleplichaam en klepstoel van de klep zijn verbonden componenten, en de klepstoelafdichtingsoppervlak wordt gelast met warmtebestendige en corrosiebestendige legeringsmaterialen;
8. Drie excentriciteiten: de middellijn van de as wijdt afwijkt van de middellijn van het afdichtingsoppervlak, de middellijn van de as wijkt enigszins af van de middellijn van de pijpleiding en de middellijn van het klepdichtingsoppervlak (schuine kegel) vormt een hoek van een hoek van met de middellijn van de pijpleiding;
9. De afdichtingsring met meerdere lagen is bevestigd op de klepplaat, die de voordelen heeft van weerstand van hoge temperaturen, gemakkelijke werking, geen wrijving bij het openen en sluiten, en de afdichting wordt gecompenseerd naarmate het koppel van het transmissiemechanisme toeneemt bij het sluiten, wat de afdichtingsprestaties van de vlinderklep en de levensduur van de dienstverlening verhoogt;
10. De afdichtingsring met meerdere lagers neemt zachte en harde gelamineerde metalen platen aan, die de dubbele voordelen heeft van harde en zachte afdichting, en heeft nul lekafdichtingprestaties, ongeacht de lage en hoge temperatuuromstandigheden.
