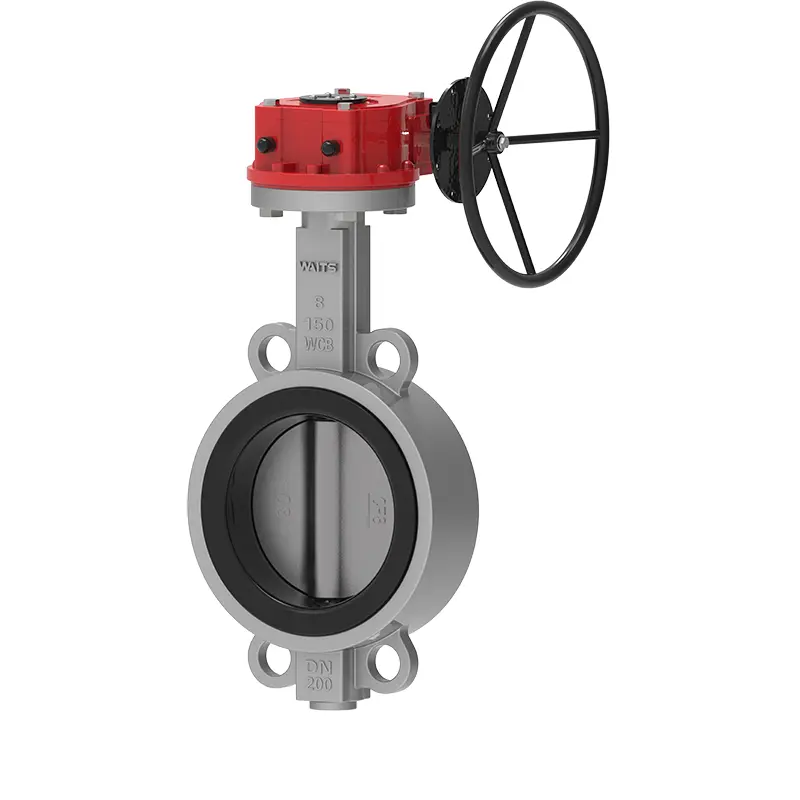

Zachte zittende wafer vlinderventiel

Waits is een grote klepfabrikant en leverancier die u een zachte zittende Wafer Butterfly -klep kan bieden. Deze klep maakt gebruik van rubberen klepstoel, bij voorkeur natuurlijk hoogwaardig rubber, dat de certificering van de voedselkwaliteit kan bereiken. Het heeft een uitstekende toepassing in Nieuw -Zeelandse melkbronfabriek en Israël ontziltingsinstallatie.

Stuur onderzoek

Productomschrijving

De zachte zittende Wafer Butterfly -klep van Witts heeft de volgende ontwerpen tijdens ontwerp en productie, en is verbeterd in termen van prestaties:
1-hoge elastische klepstoelrubber
Het rubbergehalte van de EPDM -klepstoel is 50%en is meer dan 10.000 keer getest in simulatie -openings- en sluitingstests zonder lekkage.
Kust een hardheid/graad 72 ± 3.200%trekspanning/MPa≥6, treksterkte MPA ≥15, verlenging bij pauze/%≥350, permanente vervorming bij pauze/%≦ 10, traansterkte/kn.m-1 ≥35, compressie permanente vervorming (70 ℃*22H, compressiesnelheid 25%≦ 20.
Vergeleken met de smalle klepstoel, heeft de brede klepstoel een breder contactoppervlak met de pijpleidingflens, met een diameter van ongeveer 20 mm en betere afdichting van de installatie.
2-De vlinderplaat en de klepas zijn verbonden zonder pennen, wat lekkage en corrosie veroorzaakt door het installeren van pennen volledig kan voorkomen. De klepas is gemakkelijk te demonteren, wat handig is om de klepstoel te vervangen.
3-De kleplichaam is uitgerust met een anti-vliegende apparaat, dat beter en veiliger is om in de pijplijn te gebruiken.

Implementatienormen

Ontwerpstandaard	API 609, EN 593, BS5155, GOST
Eind standaard	Implementatiestandaarden ANSI B16.1 Cl. 125lb en B16.5 Cl. 150lb Van 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 en PN16 Als 2129 Tabel D en E BS 10 Tabel D en E MSS SP44 Cl. 150lb Awwa c207 150lb ISO 2531 PN6, PN10 en PN16 ISO 7005 PN6, PN10 en PN16
Inspectie & test	API 598, ISO 5208, EN 12266-1, GOST
Gezicht tot aangezicht	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Bovenste flens	ISO 5211

Sollicitatie

Bedrijfstemperatuur	-45 ℃ ~ 150 ℃
Maat	2 "-80", DN50-DN2000
Werkdruk / CWP	16Bar 10Bar
Schelp	24Bar 15Bar
Zegel	18Bar 10Bar
Luchttest	6Bar 6Bar
Werkomgeving	Ballast en Bilge System chemische verwerking Ontziltingsinstallaties, boorplatforms, drinkwater Droog poeder, voedsel en drank, gasplanten HAVC -mijnindustrie, papierindustrie, zandbehandeling, zeewater, suikerindustrie Thermo technisch waterbehandeling afvalwater
Operator	Hendel, versnelling, elektrisch, pneumatisch, enz.
Lichaamsmateriaal	Gietijzer, ductiel ijzer, koolstofstaal, roestvrij staal, al-Bronze, enz.
SCHIJF	Gietijzeren ductiel ijzer koolstofstaal roestvrij staal al-brons
STANG	2CR13 F304 F316 F51 F53 Monel K500
Stoelen	Buna NBR EPDM Viton PTFE HEPDM Neopreen Hypalon Natural Rubber

Prestatiefuncties

1. De zachte zittende wafer vlinderklep is klein van grootte, licht in gewicht, gemakkelijk te demonteren en te repareren.
2. De structuur is eenvoudig en compact, met een operationele opening en sluitsnelheid van 90.
3. Het werkende koppel is klein, arbeidsbesparende en licht.
4. In termen van afdichtingsprestaties is de gastestlekkage nul, wat zeer gegarandeerd is.
5. Verschillende componentmaterialen kunnen worden geselecteerd en toegepast op verschillende media.
6. De stroomkenmerken zijn meestal lineair en de aanpassingsprestaties zijn goed.
7. Het aantal openings- en sluitingstests kan tienduizenden keren bereiken, en de levensduur is lang.
