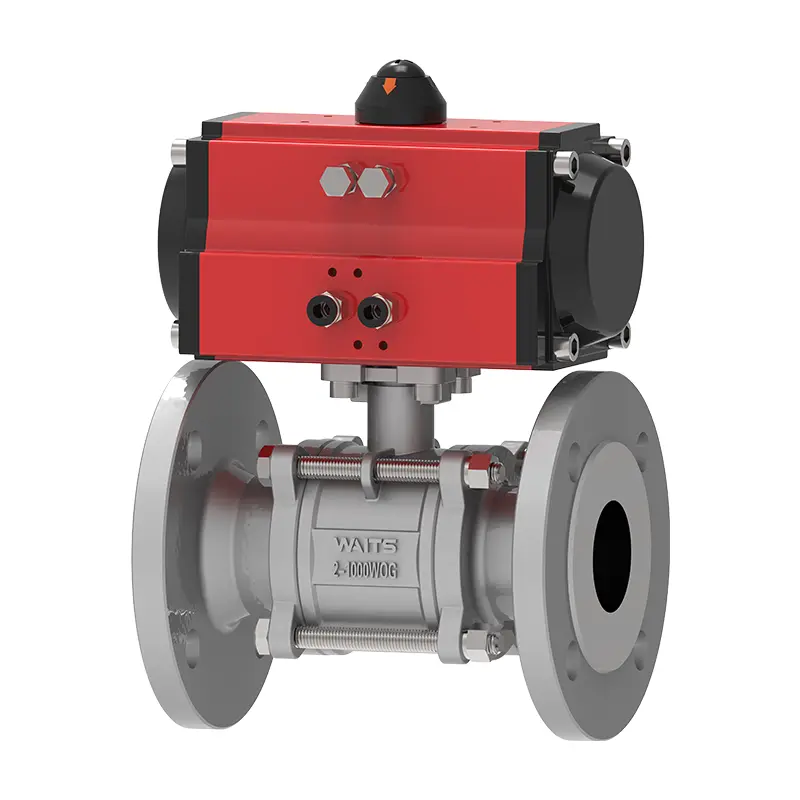

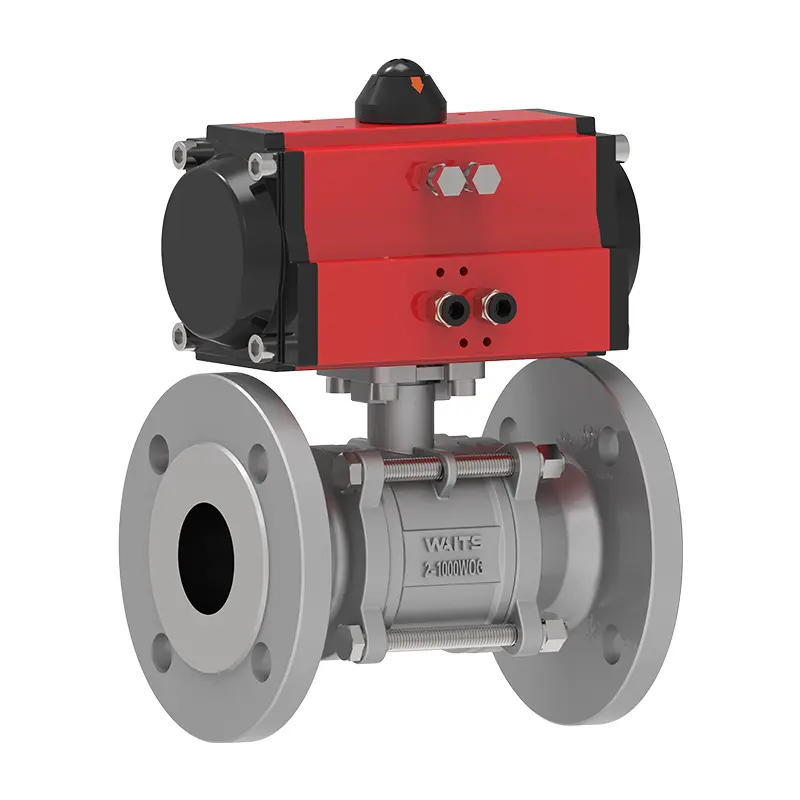

Driedelige pneumatische zwevende kogelventiel (met beugel)

Waits Valve driedelige pneumatische drijvende kogelventiel (met beugel) is ISO- en API-gecertificeerd en heeft een rigoureuze druk/afdichtingstests ondergaan. De pneumatische actuator gebruikt een interne hard geanodiseerde en externe geëxtrudeerde aluminium behuizing met door epoxy gecoate eindkappen. Dergelijke materialen en ontwerp zijn zeer corrosiebestendig. Ik geloof dat wanneer je andere eenvoudige kleppen tegenkomt, je er spijt van zult krijgen dat je niet kiest voor de klep van Waits Valve!

Stuur onderzoek

Productomschrijving

Waits klep hoogwaardige driedelige pneumatische drijvende kogelventiel (met beugel) is een driedelige borne kogelventiel met pneumatische actuator, die bidirectionele afdichting realiseert onder gemiddelde druk door zwevende balontwerp. Een gestandaardiseerd hoog platform is geïntegreerd op de bovenkant van de klepstam, die direct rack- en rondsel- of zuigerpneumatische actuatoren kan installeren. Het wordt veel gebruikt bij vloeistofcontrole en noodafsluiting in chemische, energie en andere industrieën.

De kleplichaam en de interne componenten van de driedelige pneumatische zwevende kogelventiel (met beugel) zijn gemaakt van 316 roestvrij staal en het afdichtmateriaal is PTFE. De drukwaarde van deze klep is CL150 ~ CL2500 PN10 ~ PN260 en de temperatuurclassificatie is -20 ℃ ~ 450 ℃. Het driedelige ontwerp vereenvoudigt het onderhoud voor u, zonder de eindstukken uit de pijplijn te verwijderen, waardoor u tijd, moeite en geld bespaart. Het is een zeer goede klep, je verdient het. De klep is uitgerust met een dubbelwerkende pneumatische actuator en is uitgerust met een montagekussen dat voldoet aan de ISO 5211 -standaard. De actuator kan worden geïnstalleerd zonder een beugel of aandrijfkoppeling.

Implementatiestandaarden-driedeele pneumatische drijvende kogelventiel （met beugel ‌ ‌）
Ontwerpstandaarden	6D/Fire Fire 608, BS5351
Flensstandaard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Verbindingsmethoden	RF, BW, SW, NPT, FNPT
Testen en acceptatie	Vuur 598, EN12266
Structurele lengte	API6D/ASME B16.10/EN558
Druk- en temperatuurbeoordelingen	ASME B16.34
Brandwerende test	Fire 6fa, Fire 607
Lage lekkagestandaarden	ISO 15848-1, API 622
Anti-corrosieontwerp	NACE MR 0175

Toepassing-driedepelende pneumatische drijvende kogelventiel （met bracket‌ ‌））
Maat	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Drukbereik	CL150 ~ CL2500 PN10 ~ PN260
Temperatuurbereik	-20 ℃ ~ 450 ℃
Toepassingsbereik	Toepassing op verschillende media zoals water, stoom, olie, vloeibaar gas, aardgas, kolengas, salpeterzuur, azijnzuur, oxiderende media, ureum, enz.
Drive -modus	Hydraulische, pneumatische, elektrische, handmatige en wormwieloverbrenging.
Kleplichaam/klepdeksel	Smeedstukken: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Afdichtingsoppervlak	Versterkte PTFE, para-polyfenyleen (RPTFE, PPL), metaal
Klepstam	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Bal	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Hengel	Asbestgrafiet, flexibel grafiet, polytetrluorethyleen

Structuur en kernkenmerken

1.De kleplichaam bestaat uit een linker lichaam, rechter lichaam en middellange lichaam, verbonden door bouten voor eenvoudige demontage, onderhoud en interne componentenvervanging.

2. Het drijvende balontwerp maakt gebruik van mediapruk om de afdichtingsoppervlakken te duwen, het bereiken van bidirectionele afdichting die geschikt is voor frequente opening/sluitingsbewerkingen.

3. Een gestandaardiseerd hoog platform (voldoet aan ISO 5211) is geïntegreerd aan de bovenkant van de klepstam, ter ondersteuning van directe installatie van pneumatische actuatoren (bijv. Rack-and-pinion, zuigertypen).

4.Het platformontwerp stroomlijnen de installatie van de actuator, past zich aan aan pneumatische koppen van meerdere merken en verlaagt retrofit -kosten.

5.De kleplichaam is vaak gemaakt van 304/316L roestvrij staal, en biedt een sterke corrosieweerstand voor chemische, waterbehandeling en vergelijkbare omgevingen.

6. Deeloppervlakken kunnen worden geselecteerd als PTFE- of metalen harde afdichtingen.

Three Piece Pneumatic Floating Ball Valve With Bracket
