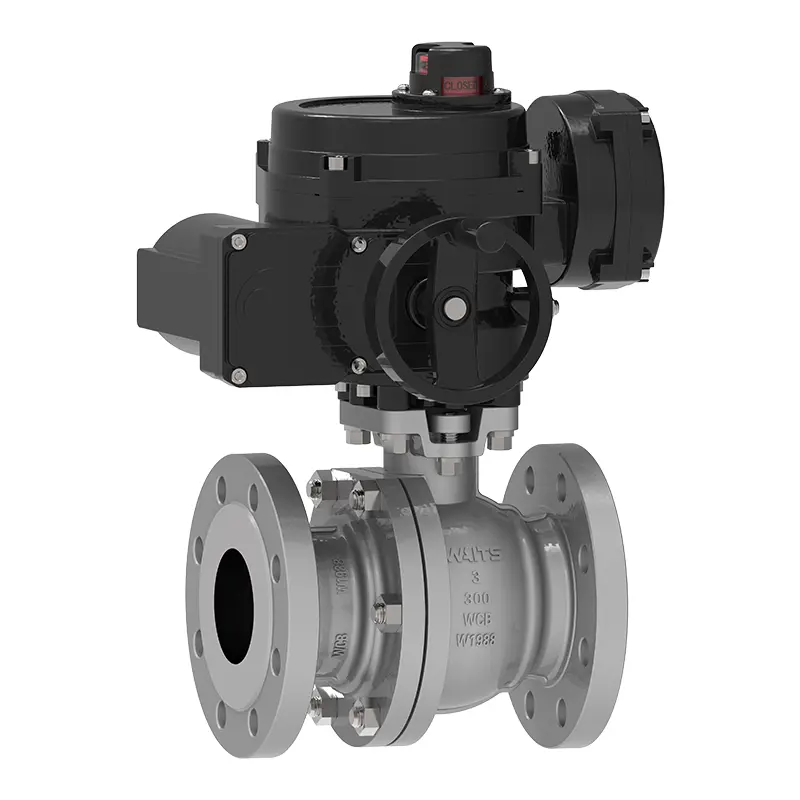

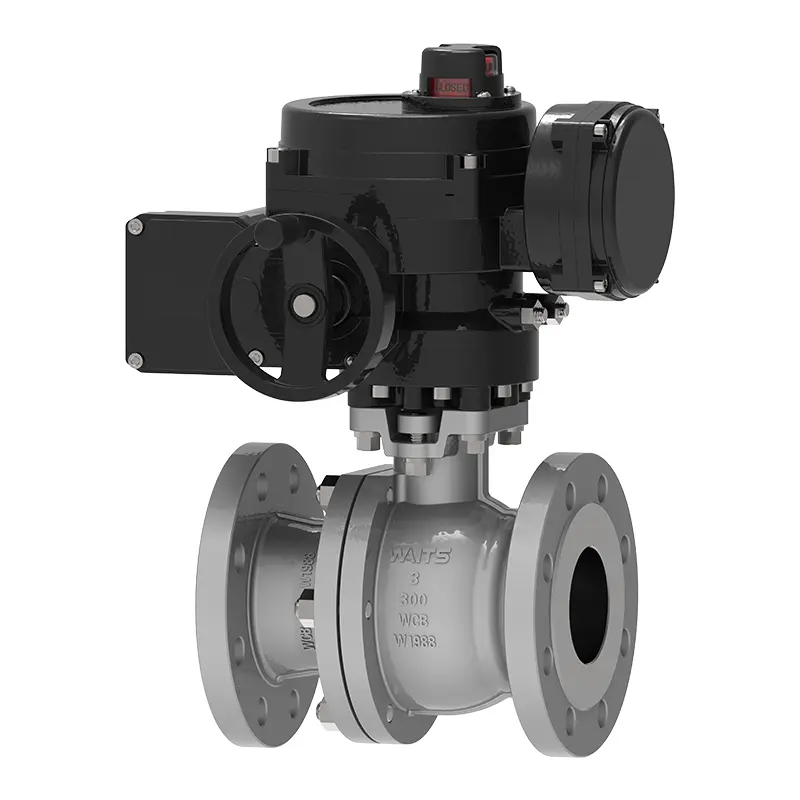

Elektrisch tweedelig flens drijvende kogelventiel

Waits Klepontwerpers van elektrisch tweedelig flens flens drijvende kogelventiel speciaal ontworpen een betrouwbaar, handig en duurzaam tweedelig zwevende kogelventiel met een tweedelig lichaam. Ontworpen volgens API 608 en Fire getest om te voldoen aan de API 607 -normen. Waits Valve kan hoogwaardige klepproducten aanpassen volgens de speciale behoeften van klanten.

Stuur onderzoek

Productomschrijving

Waits Klep duurzaam elektrisch tweedelig flens flens drijvende kogelventiel bestaat uit twee kleplichaamcomponenten, zwevende bal en eindinlaatontwerp. De structuur is compact en eenvoudig, met kleine afmetingen en lage installatieruimte -vereisten. De twee kleplichamen worden gefixeerd door flensbouten, lichtgewicht, gemakkelijk te transporteren en te installeren. De klep wordt aangedreven door een elektrisch apparaat, dat de opening en sluiting snel en nauwkeurig kan regelen. Afdichtingsmaterialen kunnen worden gebruikt in verschillende druk- en temperatuurbereiken, waaronder Teflon, PPL, Peek, Delrin, enz.

Implementatiestandaarden-elektrisch tweedelig flenzende drijvende kogelventiel
Ontwerpstandaarden	6D/Fire Fire 608, BS5351
Flensstandaard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Verbindingsmethoden	RF
Testen en acceptatie	Vuur 598, EN12266
Structurele lengte	API6D/ASME B16.10/EN558
Druk- en temperatuurbeoordelingen	ASME B16.34
Brandwerende test	Fire 6fa, Fire 607
Lage lekkagestandaarden	ISO 15848-1, API 622
Anti-corrosieontwerp	NACE MR 0175

Toepassings-elektrische tweedelig flens flens drijvende kogelventiel
Maat	NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
Drukbereik	CL150 ~ CL2500 PN10 ~ PN260
Temperatuurbereik	-20 ℃ ~ 400 ℃
Toepassingsbereik	Toepassing op verschillende media zoals water, stoom, olie, vloeibaar gas, aardgas, kolengas, salpeterzuur, azijnzuur, oxiderende media, ureum, enz.
Drive -modus	Hydraulische, pneumatische, elektrische, handmatige en wormwieloverbrenging.
Kleplichaam/klepdeksel	Smeedstukken: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Afdichtingsoppervlak	Versterkte PTFE, para-polyfenyleen (RPTFE, PPL), metaal
Klepstam	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Bal	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Hengel	Asbest-grafiet, flexibel grafiet, polytetrafluorethyleen, legering op ijzergebaseerde

Producttechnische voordelen

1. Compact ontwerp, lichtgewicht constructie en modulair onderhoud.

2. Dual afdichtingsmechanisme met opties voor harde legering of PTFE afdichtingsoppervlakken, weerstand tegen deeltjeserosie en corrosieve vloeistoffen.

3. LOGE KOPLEKTERING VOOR EFFICICICTE Opening/Sluiting.

4.Ideal voor chemische, olie (zwavelbestendig), vermogen (hoge temperatuur) en voedsel/farmaceutische (sanitaire gepolijste oppervlakken) industrie.

5.Feeze Protection: verbeterde betrouwbaarheid op lange termijn in harde omgevingen.

Functies

De flenzende drijvende kogelventiel van het elektrische tweedelige kogelventiel neemt een brandwerend ontwerp aan. Wanneer niet -metalen materialen worden beschadigd door hoge temperatuur, duwt de bovenste druk in de pijpleiding de bal naar de stoellip van de metalen klep, snijdt het medium af en vermijdt interne lekkage.

Het anti-bloemenontwerp houdt de as op elke druk veilig.

Het vergrendelingsapparaat is optioneel en kan systeembescherming bieden door misstanding te voorkomen

ISO5211 Actuator montagekussen, gemakkelijk te demonteren en te onderhouden, en kan ook worden gebruikt met versleten versnellingen, elektrische actuatoren of pneumatische actuatoren, enz.

Het afneembare handgreepontwerp is eenvoudig te bedienen en de klep is ook eenvoudig te monteren met actuatoren en accessoires voor schakelaar- of besturingstoepassingen.

Electric Two Piece Flanged Floating Ball Valve
