Bronzen wigpoortklep

Waits Klep Hoogwaardige bronzen wigpoort Valvebronze Wedge Gate Valve Klep aannemen Bronze kleplichaam, bronzen klepafwerking, schroefdraadverbinding en klepdeksel in overeenstemming met ASTM B62 -specificatie. Het neemt ook precisie -casting wig gate -ontwerp aan. Aluminium bronzen materiaal met hoge sterkte is bestand tegen corrosie/slijtage. Een verscheidenheid aan aandrijf-/verbindingsmethoden zijn geschikt voor verschillende pijpleidingen.

Stuur onderzoek

Productomschrijving

Voor Waits Klep Duurzame bronzen wigpoortklep, wordt de poort geleidelijk opgeheven en weg van het afdichtingsoppervlak van de klepstoel door het handwiel te roteren of de klepsteel door het aandrijfapparaat te sturen. Drukbereik CL150 ~ CL300 PN10 ~ PN16. De klep neemt de stijgende stengelbewerking aan en is uitgerust met een vaste wigschijf. Niet geschikt voor drinkwater. Welkom om ons een bericht te sturen om ons te vertellen over de aangepaste inhoud, we zijn op elk moment online!

Werkprincipe:
Wanneer de lifthoogte van de poort ongeveer 1 keer bereikt, is de nominale diameter van de klep, het vloeistofkanaal niet geblokkeerd en wordt de klep volledig geopend. Bij feitelijk gebruik wordt de bovenkant van de klepstam meestal gebruikt als de volledige openingsindicatie. Na het bereiken van de bovenste positie wordt het handwiel meestal 1/2 tot 1 gedraaid als de werkelijke volledig open positie om vergrendeling door temperatuurveranderingen te voorkomen. Wanneer het handwiel- of aandrijfapparaat in de tegenovergestelde richting wordt gedraaid, drijft de klepsteel de poort aan om af te dalen en past het poortafdichtingsoppervlak geleidelijk in het afdichtingsoppervlak van de klep. Afdichting wordt bereikt door de poort strak tegen de klepstoel door externe kracht of gemiddelde druk te drukken om de mediumstroom te voorkomen.

Implementatiestandaarden Bronze Wedge Gate Valve
Ontwerpstandaarden	API600/API6D EN1074-1
Flensstandaard	ASME B16.5/ASME B16.47- A/B/EN1092
Verbinding	Rf.rtj, ff.bw.sw
Testacceptatie	API 598
Structuurlengte	API 6D ASME B16.10 EN558
Druk- en temperatuurbeoordelingen	ASME B16.34
Vuurtest	6fa Fire Fire 607
Lage lekkagestandaard	ISO 15848-1, API 622
Anti-corrosieontwerp	NACE MR 0175

Toepassings-bronzen wigpoortklep
Maat	NPS 1/2 ″ ~ NPS 12 ″ DN50 ~ DN300
Drukbereik	CL150~CL300 PN10 ~ PN16
Temperatuurbereik	-20 ℃ ~ 250 ℃
Sollicitatie	Toepasselijk op water, zeewater, olie, stoom, aardgas en zwak corrosieve vloeistoffen. Het harde afdichtingstype kan het medium bevattende deeltjes of hoge temperatuur verwerken.
Drive -modus	Handwielwerking, versnelling bediend, pneumatisch bediend, elektrisch bediend, hydraulisch bediend
Kleplichaam	Al - Bronze
Klepstoel	EPDM, PTFE, NBR. Al - brons, int+stl
Klepstam	F304 -F316, AL - Bronze

Prestatiekenmerken
Bronze wigpoortklep heeft een rechte mediakanaal in het kleplichaam, dat een lage vloeistofweerstand heeft, en de media stroomt in een rechte lijn met lage stroomweerstand, die het systeemdrukverlies effectief kan verminderen.
In vergelijking met stopkleppen staat de bewegingsrichting van de poort loodrecht op de stroomrichting van het medium, waardoor het openen en sluiten gemakkelijker wordt.
Het medium kan in beide richtingen stromen en het is niet nodig om de stroomrichting van het medium tijdens de installatie te overwegen, wat handig is voor installatie en gebruik in verschillende pijpleidingsystemen. Het heeft een eenvoudig uiterlijk en een relatief korte structurele lengte, die voordeliger is in gelegenheden waar de installatieruimte beperkt is. Het heeft een goede productie -verwerkbaarheid en een breed scala aan toepassingen.
Het product kan met handwiel worden bediend; Versnelling bediend; Pneumatisch bediend; Elektrisch geëxploiteerd; Hydraulisch bediend

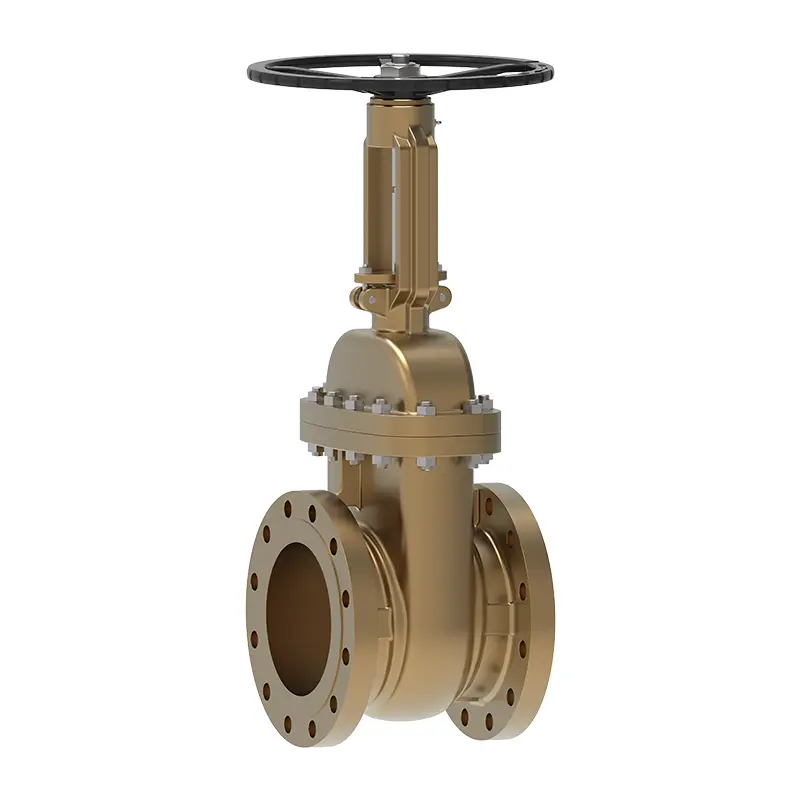

Bronze Wedge Gate Valve
