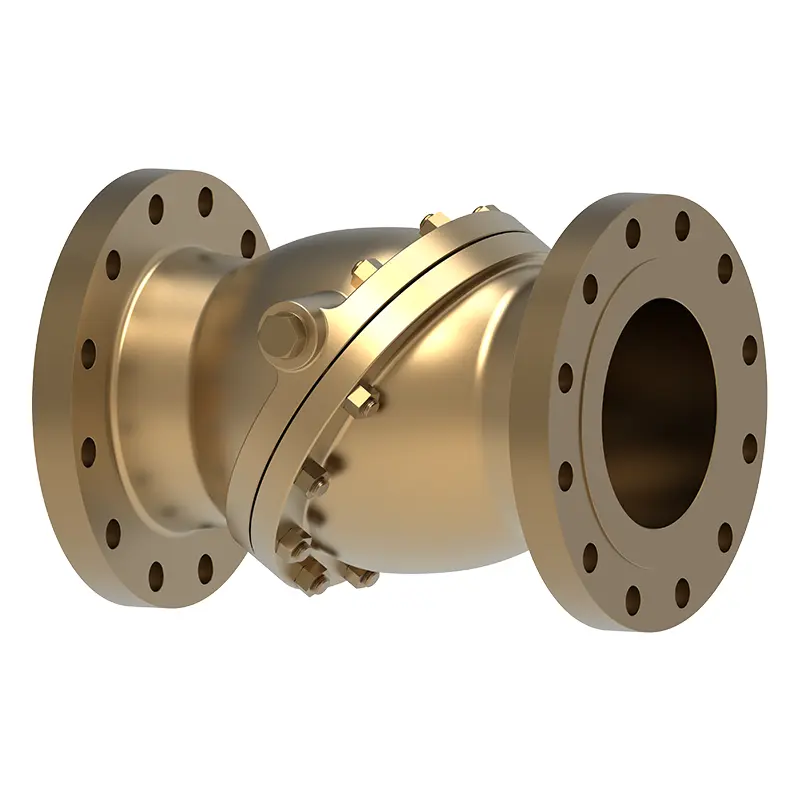

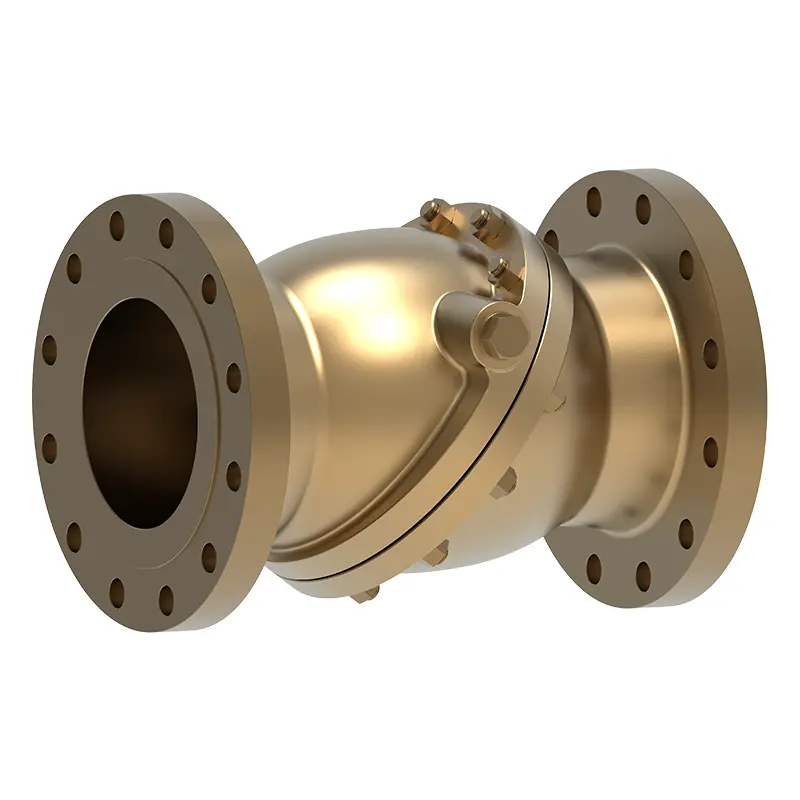

Bronze gekantelde schijf terugslagklep

Bronze gekantelde schijfcontroleklep is gemaakt van hoogwaardige brons, die niet gemakkelijk is gecorrodeerd. Het wordt veel gebruikt in zeewater, zoet water, koelsystemen, scheepsbouwtechniek, industriële apparatuur en andere velden. Waits Valve voldoet aan het ISO9001 Quality Management System, en de hoogwaardige kleppen die zijn ontworpen en geproduceerd kunnen extreme operationele uitdagingen weerstaan. We zijn een langdurige partner van energiebedrijven geworden in meer dan 30 landen.

Stuur onderzoek

Productomschrijving

Waits Valve Bronze gekantelde schijfcontroleklep is een eenrichtingsapparaat met prachtige structuur, hoge kwaliteit en duurzaamheid. Het neemt een hellend schijfontwerp aan, dat in de voorwaartse stroom opent en snel sluit in omgekeerde stroom. Het is geschikt voor het voorkomen van middelgrote rugstroom in pijplijnsystemen met middellange en lage druk. Het heeft de beste kosteneffectiviteit in specifieke omgevingen.
Bronze gekantelde schijfcontroleklep neemt een hellende schijfstructuur aan om een manier van vloeistof te bereiken. Het is gemaakt van slijtvast, corrosiebestendig en brons met hoge sterkte. Het is geschikt voor pijpleidingssystemen die hoge vereisten hebben voor de stabiliteit van de vloeistofstroom en moeten waterdomhamer vermijden, zoals koelsystemen van sommige precisieapparatuur, watervoorzieningssystemen van hoogbouwgebouwen en pompuitlaten of watervoorziening en afvoersystemen met water of olie als medium.

Implementatiestandaarden Bronze gekantelde schijfcontroleklep
Ontwerpstandaarden	API 6D/API 594, BS1868
Flensstandaard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Verbindingsmethoden	RF, NPT, FNPT
Testen en acceptatie	Vuur 598, EN12266
Structurele lengte	API6D/ASME B16.10/EN558
Druk- en temperatuurbeoordelingen	ASME B16.34
Brandwerende test	Fire 6fa, Fire 607
Lage lekkagestandaarden	ISO 15848-1, API 622
Anti-corrosieontwerp	NACE MR 0175

Application-Bronze gekantelde schijfcontroleklep
Maat	DN50-DN1200, NPS 2 ＂48＂
Drukbereik	ANSI Klasse 150-klasse 600, PN2.0-PN10.0MPA
Temperatuurbereik	-20 ℃ ~ 425 ℃
Toepassingsbereik	Zeewater, polycarbonaat, polyethyleen, polyethyleen met lage dichtheid, aromatische koolwaterstoffen, vloeibaar aardgas (LNG)
Drive -modus	Hydraulische, pneumatische, elektrische, handmatige en wormwielaandrijvingen.
Kleplichaam/klepdeksel	‌C95200, ‌C95400, ‌C95500, ‌C63000, C83600, QA19-4,
Afdichtingsoppervlak	Versterkte polytetrluorethyleen, para-polyfenyleen (RPTFE, PPL), metaal
Hengel	Asbest-grafiet, flexibel grafiet, polytetrluorethyleen, legeringen op basis van ijzer

Productvoordelen
1. Bronze gekantelde schijfcontroleklep hanteert het dubbele excentrieke schijfontwerp en de klepstoel en het afdichtingsoppervlak contact geleidelijk contact tijdens het sluitproces, zodat ruis kan worden geëlimineerd. Het grote geluid dat wordt gegenereerd wanneer de traditionele terugslagklep wordt gesloten, wordt geëlimineerd, wat de levensduur van pijpleidingen en apparatuur verlengt.
2. Micro -elastische metalen klepstoelontwerp, dit ontwerp kan lekkage voorkomen en gemiddelde rugstroom voorkomen, waardoor de normale werking van het pijpleidingsysteem mogelijk is.
3. De hellende schijfstructuur vormt een gestroomlijnd vloeistofkanaal met een lage stroomweerstandscoëfficiënt, wat het drukverlies aanzienlijk vermindert wanneer het medium door de klep stroomt en de bedrijfskosten van het pijpleidingsysteem verlaagt.
4. Het ontwerp van de vlinderschijf is gevoelig voor het openen en sluiten, zodat de klep zich snel kan aanpassen aan veranderingen in middelgrote stroming, open en sluiten in de tijd en terugstroom kunnen voorkomen.
5. Vergeleken met de swingcheckklep van hetzelfde kaliber, is de Bronze gekantelde schijfvergingsklep ongeveer 80% lichter en onze klep is handiger in installatie, demontage en onderhoud, wat de pijpleidingbelasting vermindert.
