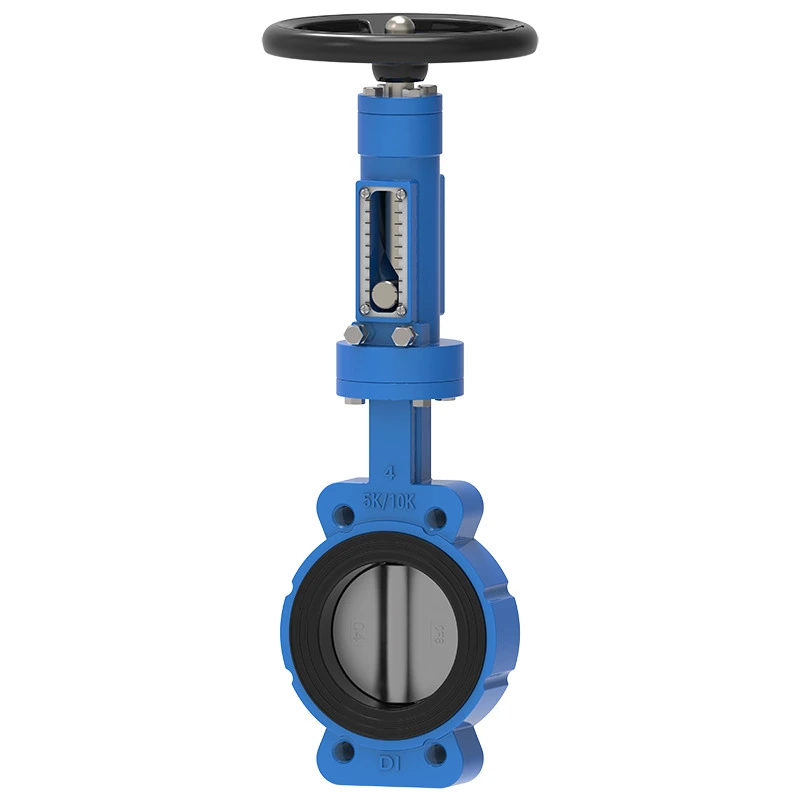

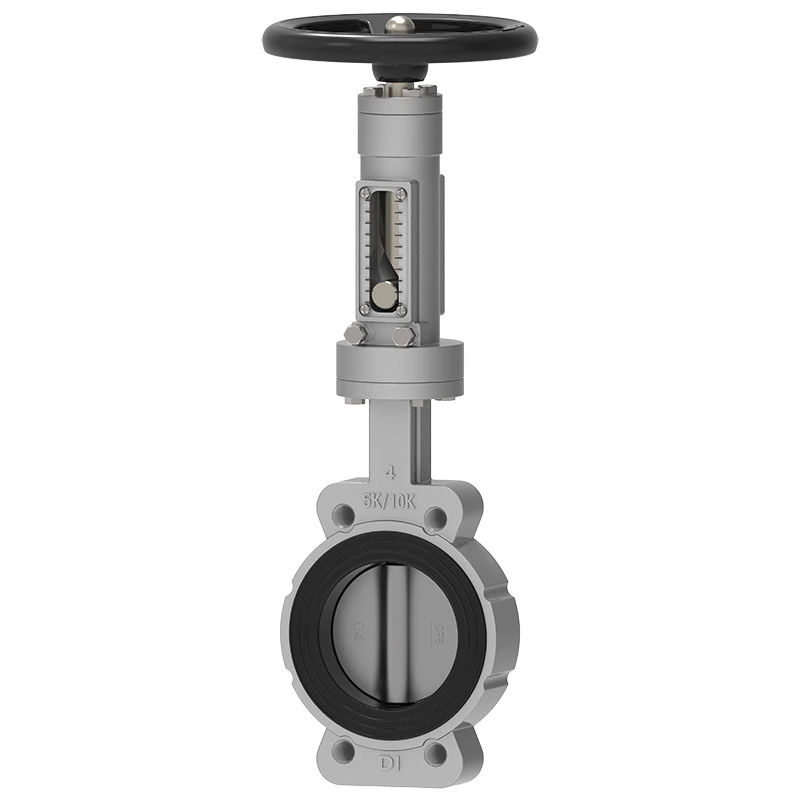

Maritieme concentrische vlinderklep

De concentrische vlinderkleppen voor de scheepvaart van Waits zijn ontworpen volgens API 609 / ISO 14313 / JIS F7480 – internationaal erkende normen voor scheepskleppen die vereisten specificeren voor structuur, afmetingen, materialen en prestaties, waardoor betrouwbaarheid en kwaliteit bij toepassingen aan boord worden gegarandeerd.

Stuur onderzoek

Productomschrijving

De concentrische vlinderklep voor marinegebruik van Waits, verkrijgbaar in semi-lug (compact) en full-lug (hoge stabiliteit) ontwerpen, is gebouwd voor gebruik aan boord. Ideaal voor krappe ruimtes of blootgestelde dekken, ze bieden betrouwbare afdichting, weerstand tegen zeewatercorrosie en nauwkeurige controle voor water-, afvoer- en koelsystemen in veeleisende maritieme omgevingen.

Implementatienormen

Ontwerpstandaard	API 609, EN 593, BS 5155, GOST
Einde standaard	ANSI B16.1 KL. 125LB en B16.5CL. 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 en PN16 AS 2129 Tabel D en E BS 10 Tabel D en E MSS SP44 CL. 150LB AWWA C207 150LB ISO 2531 PN6, PN10 en PN16 ISO 7005 PN6, PN10 en PN16
Inspectie & Test	API 598, IS0 5208, EN 12266-1, GOST
Van aangezicht tot aangezicht	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Bovenste flens	ISO5211

Sollicitatie

Bedrijfstemperatuur	-45℃~150℃
Maat	2"-80", DN50-DN2000
Werkdruk / CWP	16BAR 10BAR
Schelp	24BAR 15BAR
Zegel	18BAR 10BAR
Luchttest	6BAR 6BAR
Bedrijfsomgeving	Ballast- en lenssysteem Chemische verwerking Ontziltingsinstallaties, booreilanden, drinkwater Droogpoeder, Eten en drinken, Gascentrales HAVC Mijnbouw, Papierindustrie, Zandbehandeling, Zeewater, Suikerindustrie Thermotechnische waterbehandeling Afvalwater
Exploitant	Hendel, versnelling, elektrisch, pneumatisch, enz.
Lichaamsmateriaal	Gietijzer, nodulair gietijzer, koolstofstaal, roestvrij staal, AL-brons, enz.
Schijf	Gietijzer, nodulair gietijzer, koolstofstaal, roestvrij staal, AL-brons
Stang	2CR13 F304 F316 F51 F53 Monel K500
Zitplaats	BUNA NBR EPDM VITON PTFE HEPDM Neopreen Hypalon Natuurlijk rubber
