Gear Wafer PTFE gevoerde vlinderklep

De geavanceerde, met PTFE beklede vlinderklep van Waites heeft een gespleten ontwerp met PTFE-voering, die bestand is tegen de corrosie van chemicaliën zoals zuur, chloor en alkali. Ons geïntegreerde klepsteel- en plaatontwerp kan spleetcorrosie elimineren en kan met een gerust hart worden gebruikt in toepassingen met corrosieve vloeistoffen. Dit product is geschikt voor bidirectionele afsnij- of gesloten eindtoepassingen.

Stuur onderzoek

Productomschrijving

De Gear Wafer PTFE gevoerde vlinderklep wordt vervaardigd door Waits Valve in Zhejiang, China. De klepplaat en zitting zijn bekleed met PTFE en zijn geschikt voor sterk corrosieve media zoals zoutzuur, salpeterzuur, fluorwaterstofzuur, vloeibaar chloor, zwavelzuur en aqua regia in industrieën zoals olie en gas, petrochemie, mijnbouw, metallurgie, waterkrachtcentrales, farmaceutische industrie, papierproductie en milieubescherming.

Gear Wafer Ptfe Lined Butterfly Valve

Ontwerp

Goedkeuring van nodulair gietijzer of CF8M-kleplichaam

Klepzitting van fluorrubber met PTFE-steun

PTFE gecoate of gepolijste 316SS klepplaat

316SS klepsteel, gelast aan klepplaat

Hotmelt zelfklevende epoxycoating

Voordeel

De behandeling van de geïntegreerde klepsteel/plaat kan spleetcorrosie elimineren en de productveiligheid verbeteren

De zelfinstellende afdichting voor dynamische belasting kan goed worden gesloten, waardoor het onderhoud wordt verminderd

De combinatie van elastische klepzittingsteun kan flexibiliteit bieden en de afdichtingsprestaties verbeteren

De zitting van de Gear Wafer PTFE gevoerde vlinderklep kan ter plaatse worden vervangen, waardoor de stilstandtijd zoveel mogelijk wordt geminimaliseerd

Door de installatiemethode die voldoet aan de ISO 5211-norm kunnen verschillende actuatoren direct worden geïnstalleerd

Klem of oorflens, geschikt voor diverse installatietypes

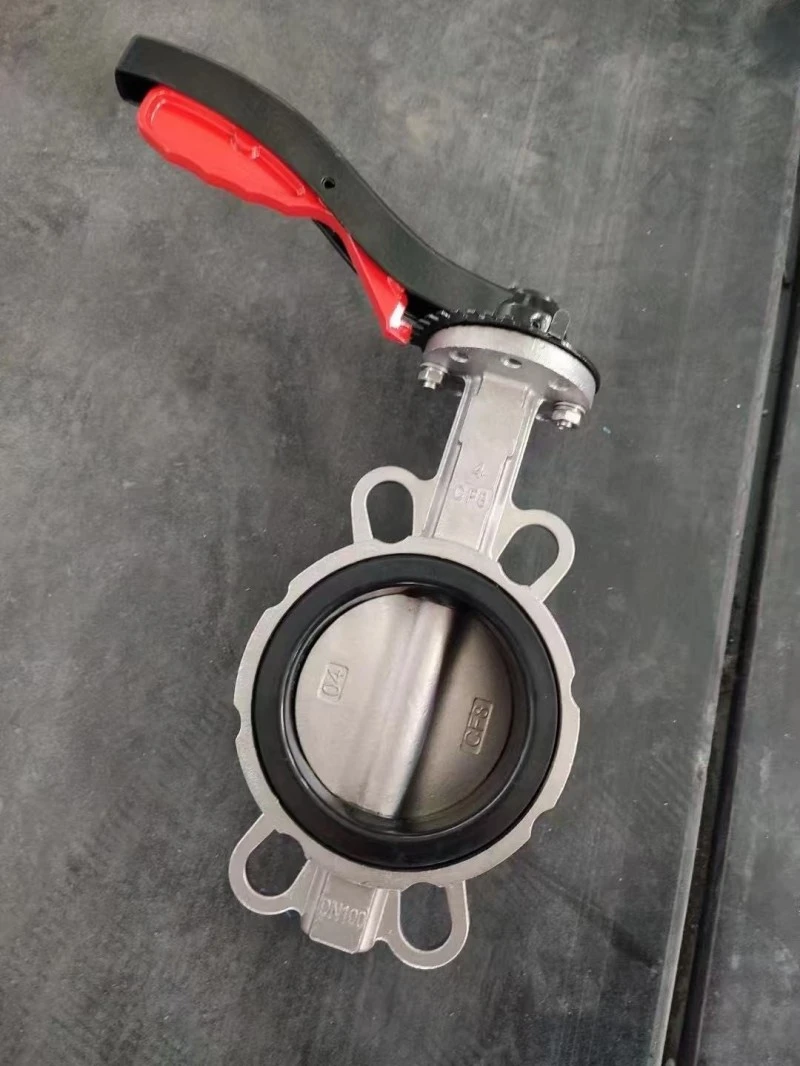

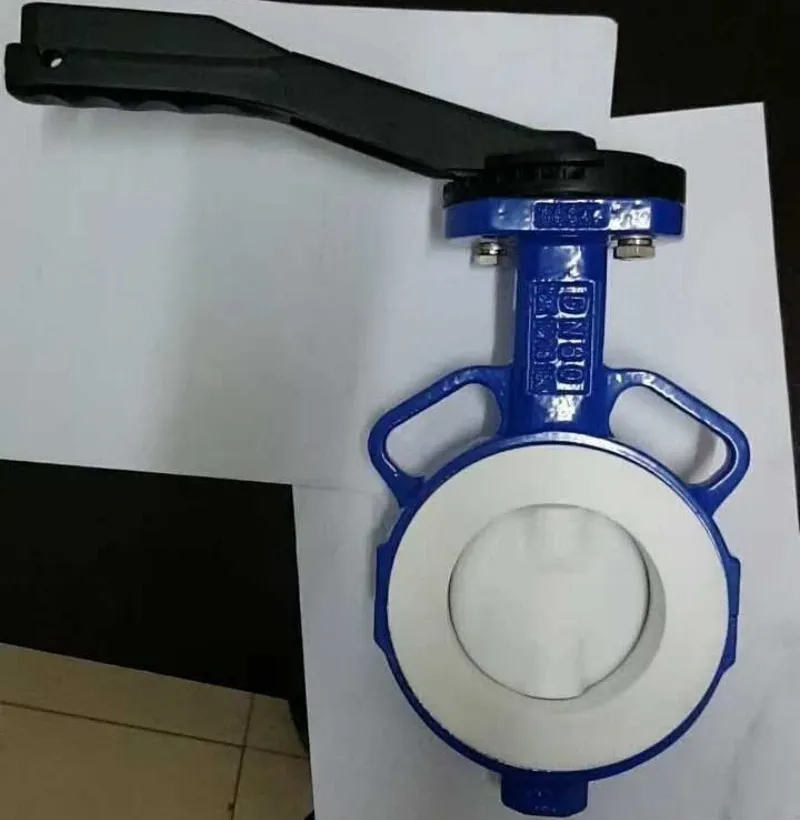

Handgreep met sleufplaat en vergrendeling om de veiligheid van operators en onderhoudspersoneel te garanderen

Gear Wafer Ptfe Lined Butterfly Valve

Opties en accessoires

PTFE-klepzittingmateriaal kan optioneel worden uitgerust met verschillende backings, waaronder BUNA-N, EPDM of AFLAS, om te voldoen aan de vereisten voor procescompatibiliteit

Pneumatische of elektrische actuatoren die automatische of afstandsbediening kunnen realiseren

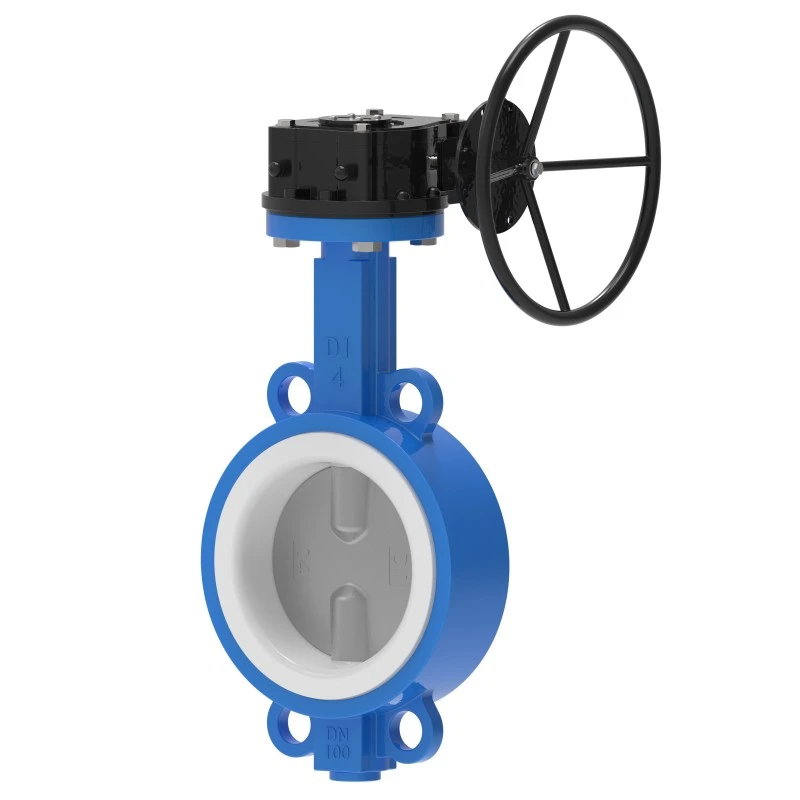

De Gear Wafer PTFE gevoerde vlinderklep is voorzien van een versnellingsbak en tandwiel voor eenvoudige handmatige bediening

Schakelkast wordt gebruikt voor feedback over de klepstand

Positioner gebruikt voor processtroomregeling
