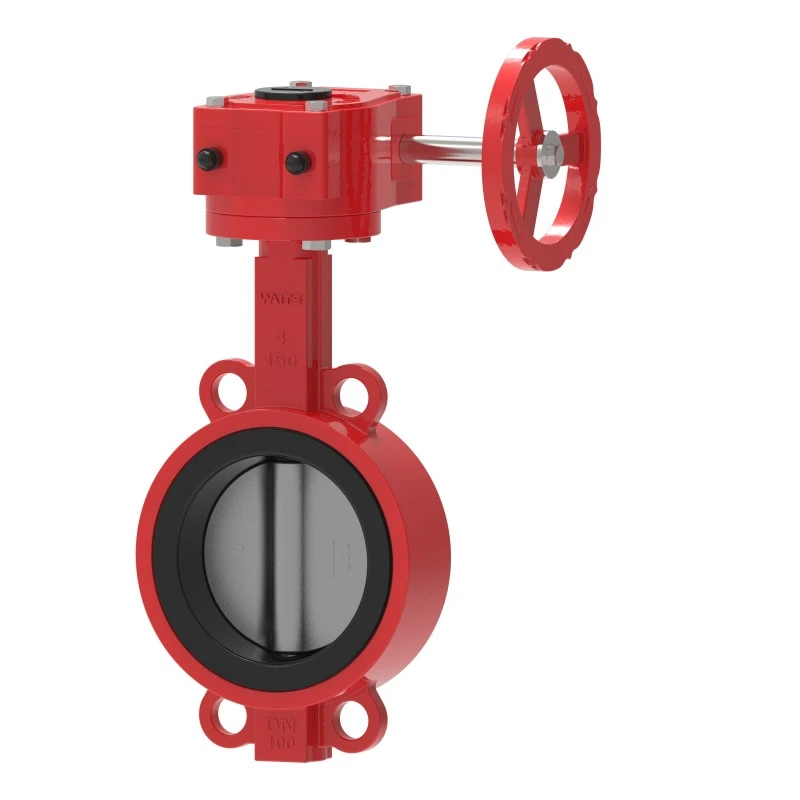

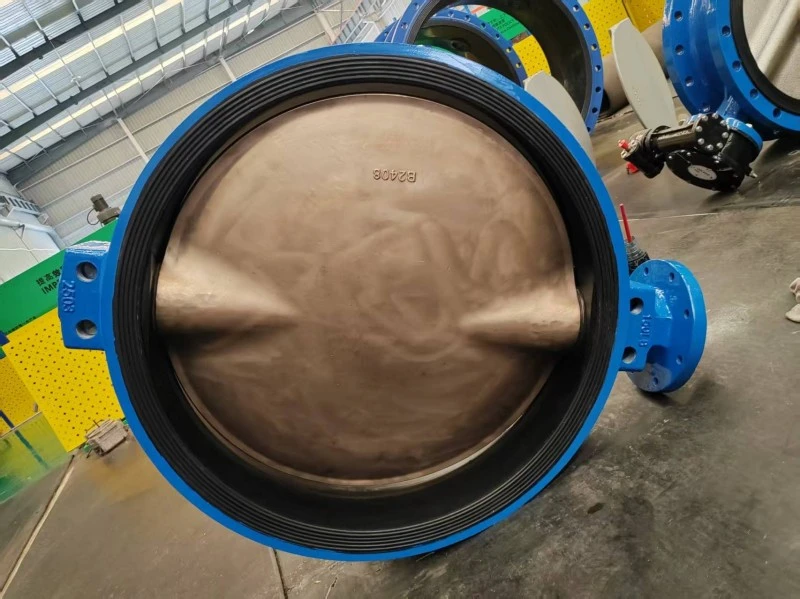

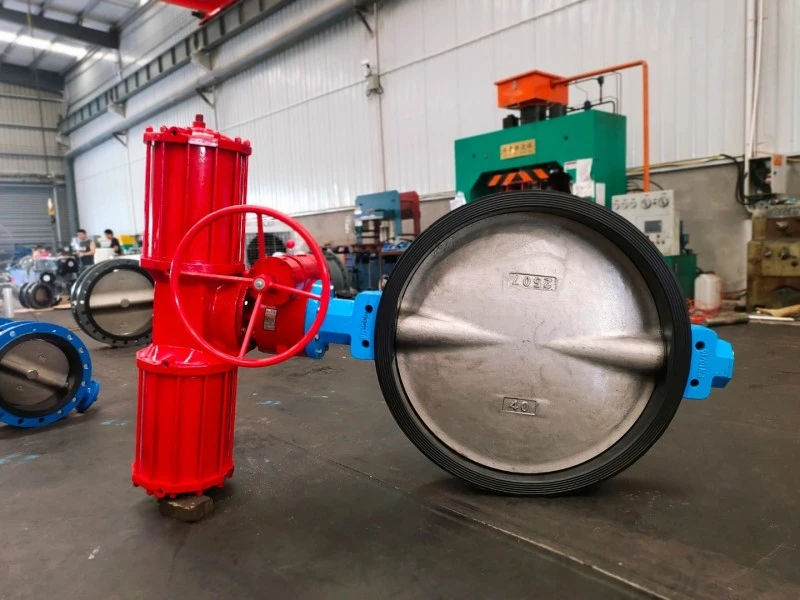

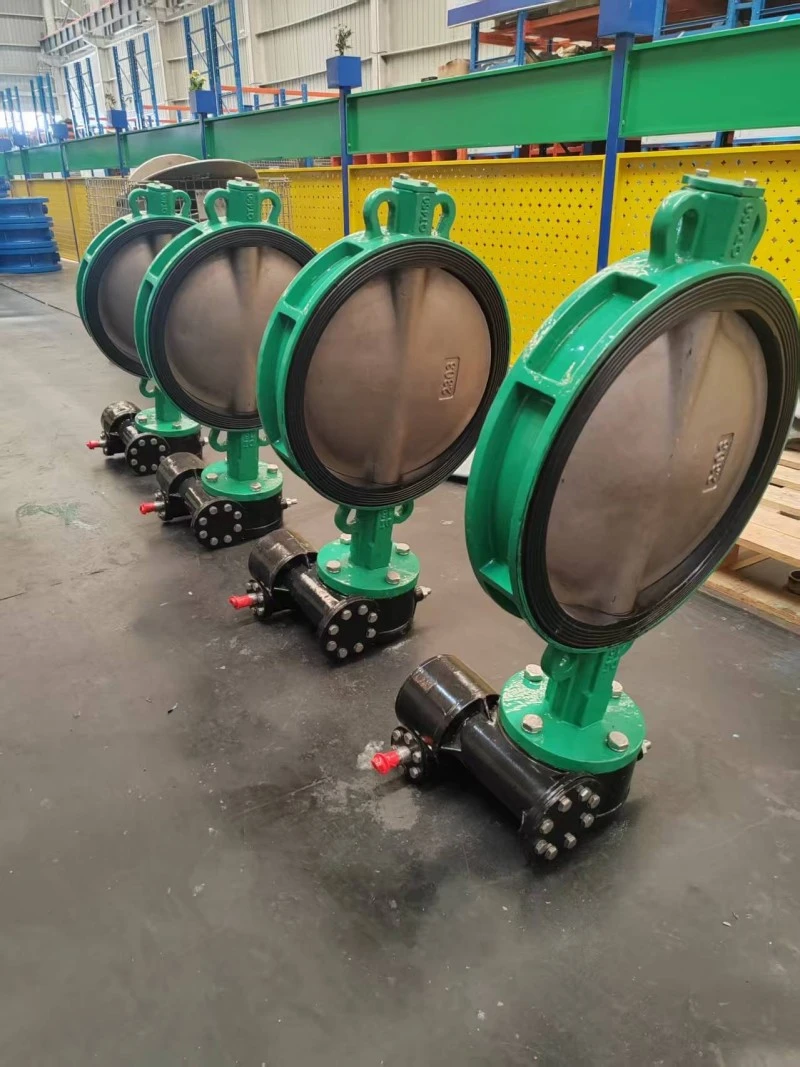

Fire Gear Wafer-vlinderklep

De Fire Gear Wafer-vlinderklep van Waits Valve is het kernproduct van mijn brandbeveiligingsserie en heeft de ISO 9001-certificering verkregen van DNV, Bureau Veritas, ABS en Lloyds. Deze serie vlinderkleppen maakt gebruik van het hoogwaardige B148 C9500-kleplichaam en -plaat, evenals de Monel K500-klepsteel. Heeft u nog andere wensen, neem dan gerust contact met ons op!

De vlinderplaat bevindt zich in het midden van de pijpleiding en een staaf die door de vlinderplaat gaat, is verbonden met de actuator buiten de klep. Roterende actuatoren kunnen de vlinderplaat evenwijdig aan of loodrecht op de richting van de vloeistofstroom maken. In tegenstelling tot kogelkranen bevinden vlinderkleppen zich altijd binnen het vloeistofstroombereik, dus ongeacht de kleppositie zal er drukval in de vloeistof optreden.

Functie:

De Fire Gear Wafer-vlinderklep voldoet aan of overtreft de vereisten van de EN 593- en MSS SP-67-normen.

Het ontwerp van de zwavelklepschijf zorgt voor een luchtdichte afsluiting.

De Fire Gear Wafer vlinderklep is geschikt voor binnen- en buitengebruik.

Vlagvormige positie-indicator.

Ingebouwde bewakingsschakelaar.

De maat van het groefuiteinde moet voldoen aan de AWWA C606-standaard of andere IPS-pijpleidingnormen.

De afmetingen van aangezicht tot aangezicht voldoen aan de MSS SP-67-norm.

UL/ULC 1091-certificering, FM 1112-certificering, VdS 2100-08en en 3C-certificering, evenals CNBOP-certificering.

Nominale werkdruk:

UL/ULC-certificering: 300 psi

FM-certificering: 300 psi

VdS- en 3C-certificering: 16 bar

Productbeschrijving

Klephuis: nodulair gietijzer GGG40/50 of gietijzer GG25

Stuurpen met 2 kleppen: SS420/SS431/SS416

3-Vlinderplaat: nodulair gietijzer, gietijzer. SS304 (CF8) roestvrij staal

4-ventielzitting: EPDM of PTFE

Ventielsteel: roestvrij staal

6-Interne en externe epoxyharscoating, met een dikte van meer dan 250 micron

7- Verbindingsmethoden: klemtype, noktype, flenstype

8- Werkdruk: PN10/16; Groottebereik: 2 inch tot 72 inch

9- Ontwerpnormen: DIN, EN558-1, API609; Bovenflens: ISO 5211;

10-Bedrijfsmodus: handwiel of wormwiel
