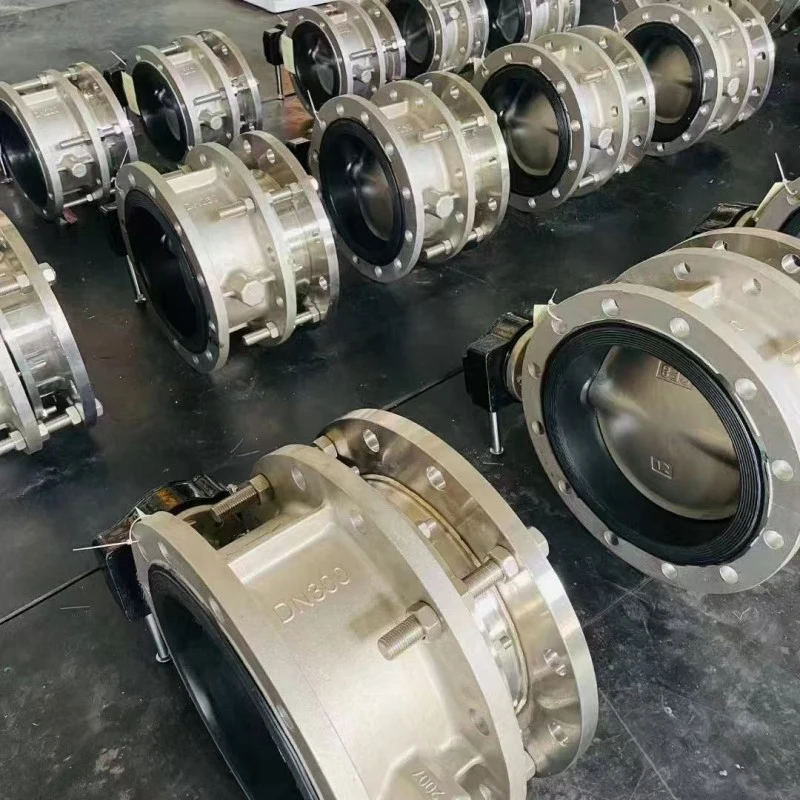

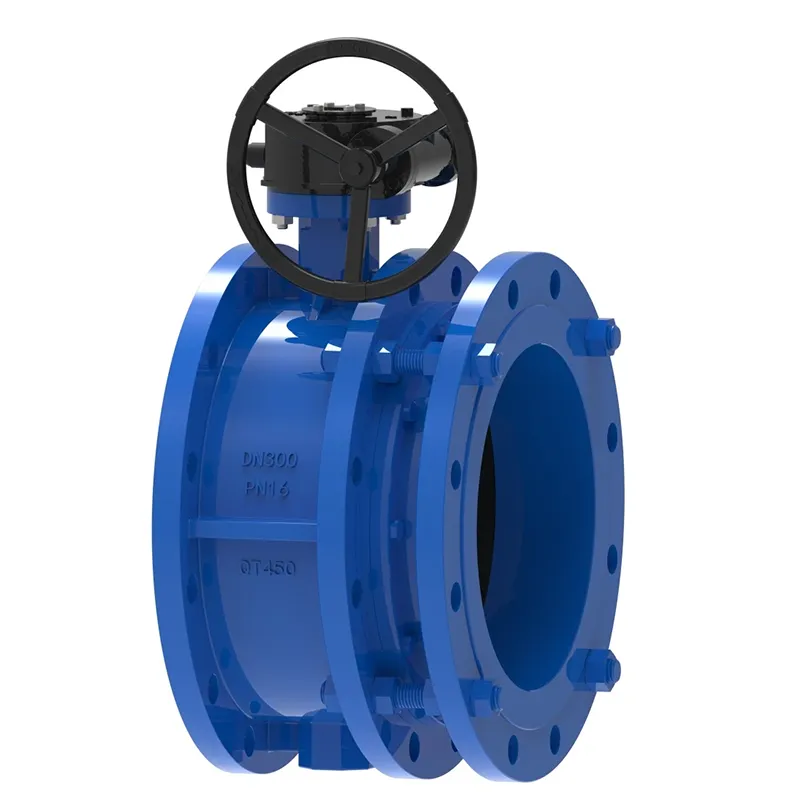

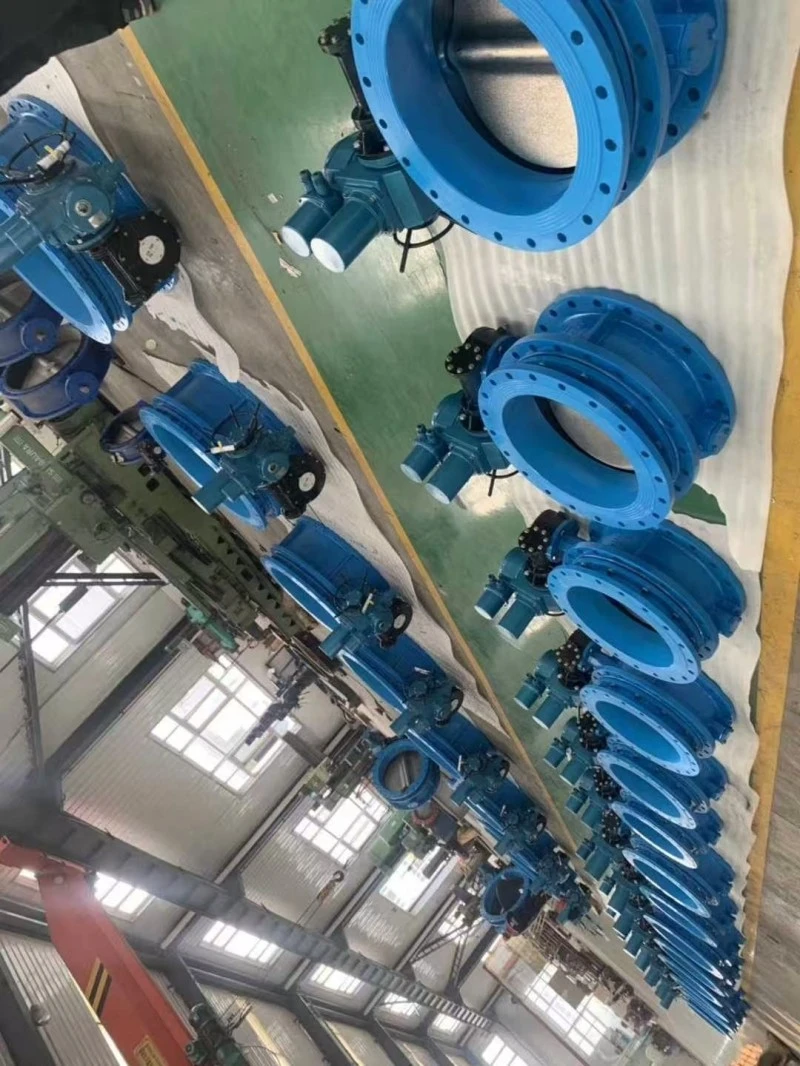

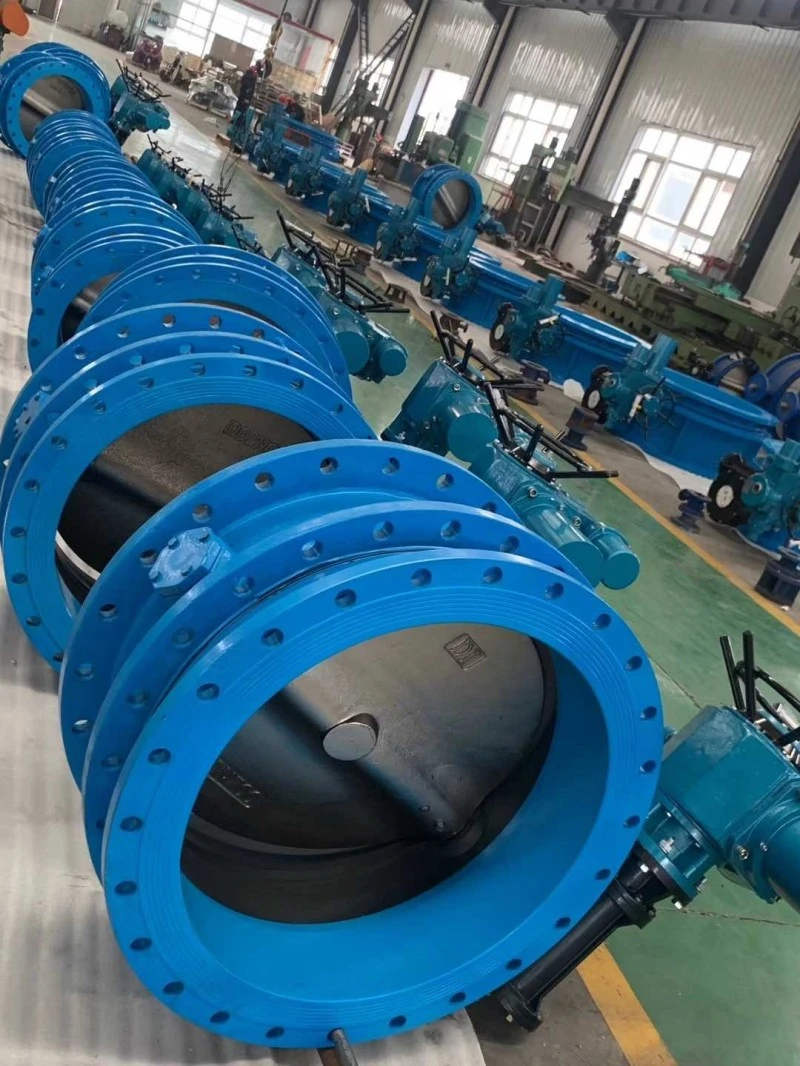

Expansievoeg Concentrische vlinderklep

De vlinderplaat van de geavanceerde telescopische concentrische vlinderklep wordt in de diameterrichting van de pijpleiding geïnstalleerd. In het cilindrische kanaal van het telescopische vlinderkleplichaam draait de schijfvormige vlinderplaat rond de as, met een rotatiehoek tussen 0° en 90°. Wanneer de klep 90° wordt gedraaid, is deze volledig open. Geschikt voor temperaturen ≤ 80 ℃, gebruikt in de aardolie-, chemische, voedsel-, farmaceutische, textiel-, papierfabricage-, energie-, watervoorziening en -afvoer, gaspijpleidingen om de stroom te reguleren, media te onderscheppen en de thermische uitzetting en krimp van pijpleidingen te compenseren.

Voordelen:

Telescopische concentrische vlinderklep (met een structuur die zich binnen een bepaald lengtebereik kan uitstrekken) vergemakkelijkt niet alleen de demontage van de klep, maar vermindert ook de spanning in de pijpleiding en beschermt de klep. Tegelijkertijd comprimeert het ook de installatiewijze van vlinderkleppen en compensatoren, waardoor de ruimte compacter wordt. Normaal gesproken vereisen dit soort kleppen geen speciaal onderhoud en vereisen ze alleen regelmatige observatie van de uitzettings- en samentrekkingsonderdelen op lekkage en losraken.

De installatiemethode van de Telescopische concentrische vlinderklep heeft grote voordelen, omdat alleen de compensator hoeft te worden gedemonteerd, waardoor veel onderhoudsruimte wordt bespaard en klepvrij onderhoud wordt gerealiseerd (vlinderkleppen zijn zwaarder, compensatoren zijn lichter en de arbeidsintensiteit is lager).

Voorzorgsmaatregelen bij installatie:

1. Het is ten strengste verboden om vlinderkleppen met gedemonteerde expansieflenzen op de bouwplaats van de pijpleiding te demonteren; Het is ten strengste verboden om ter plaatse de telescopische vlinderklep herhaaldelijk te verlengen of in te korten.

2. De leidingen aan beide uiteinden van de expansieklep moeten concentrisch zijn en de twee flensoppervlakken op de leidingen moeten evenwijdig zijn;

3. De flensbevestigingsbouten moeten symmetrisch worden aangedraaid, en draai de flensbevestigingsbouten niet met kracht aan één kant vast;

4. De expansieleiding wordt achter de klep geïnstalleerd;

5. Het expansiegedeelte van het expansieventiel mag niet op de hoek of aan het uiteinde van de pijpleiding worden geïnstalleerd.

6. De vlinderklep met expansieflens moet vóór installatie vlak worden geplaatst en mag niet naar believen worden gestoten;

7. De structurele lengte van de telescopische concentrische vlinderklep is de minimale lengte in de fabriek en wordt tijdens de installatie tot de installatielengte (d.w.z. ontwerplengte) getrokken;

Wanneer de lengte tussen de pijpleidingen groter is dan de installatielengte van de expansievlinderklep, pas dan de afstand tussen de pijpleidingen aan en trek niet met kracht aan de expansieklep om beschadiging ervan te voorkomen;

9. De vlinderklep van de Telescopische concentrische vlinderklep kan in elke positie worden geïnstalleerd. Bij gebruik voor temperatuurcompensatie moeten, nadat de installatie van de pijpleiding is voltooid, beugels aan beide uiteinden langs de pijpleidingas worden geïnstalleerd om te voorkomen dat de expansieleiding van het expansieventiel eruit wordt getrokken. De steunkracht van de beugel wordt berekend volgens de volgende formule en het is ten strengste verboden om de beugel tijdens bedrijf te verwijderen;

Hoe te kiezen:

De structurele vorm van de telescopische concentrische vlinderklep is verdeeld in twee typen: concentrische telescopische vlinderklep en excentrische telescopische vlinderklep. Volgens de verschillende bedieningsmechanismen kan het worden onderverdeeld in door wormwiel aangedreven telescopische vlinderkleppen, pneumatische telescopische vlinderkleppen en elektrische telescopische vlinderkleppen.

Volgens de verschillende afdichtingsmaterialen is het onderverdeeld in zacht afgedichte telescopische vlinderkleppen en metalen hard afgedichte telescopische vlinderkleppen.

Telescopische geconcentreerde vlinderkleppen worden doorgaans gebruikt voor schoonwaterleidingen met temperaturen T>80 ℃, en de pijpleidingen zijn niet corrosief. Hard afgedichte telescopische vlinderkleppen worden vaak gebruikt in pijpleidingen voor stoomwarmteoverdracht met temperaturen T>425 ℃. Daarom is het bij het kiezen van een telescopische vlinderklep noodzakelijk om het medium, de temperatuur, de druk etc. te verduidelijken om de juiste keuze te kunnen maken.
