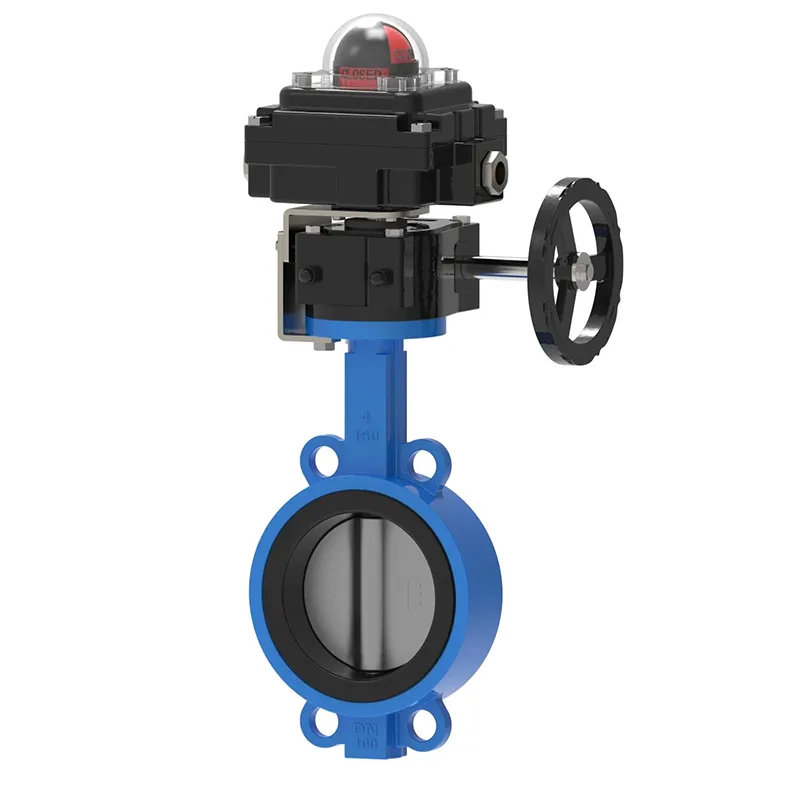

Vlinderklep met eindschakelaar

Nu fabrieken en hun processen steeds complexer worden en steeds meer afhankelijk zijn van realtime systeemfeedback, eisen veel klanten steeds vaker elektrische feedback voor zowel handmatige als automatische kleppen. Elke klep is anders, dus de Waits-klepmodificatie Vlinderklep met eindschakelaar biedt diensten op maat op basis van monsterkleppen en vereiste schakelkasten.

Voordeel

Voordelig product voor indicatie van de kleppositie

Hotmelt zelfklevende bakpoedercoating schaal

2-kanaals enkelpolige dubbele worp (SPDT) mechanische schakelaar, nominale stroom 16 ampère

Via een duidelijk zichtbaar bolvormig indicatielampje kun je de aan/uit-status aangeven

De nok is eenvoudig af te stellen en de kalibratie ter plaatse is eenvoudig. Geen gereedschap nodig.

Twee 1/2-inch NPT-buisinterfaces

Vlinderklep met eindschakelaar is een handmatige eindschakelaar geschikt voor kogelkranen en vlinderkleppen tot 8 inch. De klep voldoet aan de ISO5211-norm, voldoet aan de NEMA 4X-classificatie en is uitgerust met een ingebouwde vergrendeling. Standaard SPDT 10 ampère @ 120VAC eindschakelaar.

Een eindschakelaar is een elektromechanisch apparaat dat een actuator mechanisch verbindt met een elektrische schakelaar. Een eindschakelaar is een bedieningsapparaat dat wordt aangedreven door de beweging van een object. Kortom, eindschakelaars kunnen de beweging van andere objecten monitoren.

Mechanische eindschakelaars hebben een hoge nauwkeurigheid en herhaalbaarheid. Contactsensoren worden gebruikt om de aanwezigheid en positie van objecten in industriële activiteiten te detecteren.

De typen eindschakelaars worden gewoonlijk onderverdeeld in vier categorieën: snorhaartype, roltype, hefboomtype en plunjertype. Ze zijn geconfigureerd als normaal open, normaal gesloten of beide. In sommige toepassingen zijn eindschakelaars vervangen door naderingssensoren.

Wanneer een voorwerp in contact komt met de eindschakelaarhendel (of plunjer), zal de hendel een vooraf bepaalde afstand verplaatsen totdat het contact wordt geactiveerd. Overtravel verwijst naar de hendel die voorbij de vooraf bepaalde reisafstand beweegt. belangrijkste punten.

Specificatie van eindschakelaar

Omdat de vlinderklep met eindschakelaar is ontworpen voor specifieke toepassingen, moet elke eindschakelaar worden gekalibreerd op basis van de toepassing. Controleer de volgende parameters om de compatibiliteit van de eindschakelaar met uw doeltoepassing te evalueren.

Shell: gegoten aluminium: O-ringafdichting

Optionele constructies van roestvrij staal 304 en 316

Coating: Polyester poedercoating (uur)

O-ring: Nitrilrubber (standaard) -25 ℃ -85 ℃ (uur)

Omgevingstype: 4, 4X, IP67

Explosieveilige kwaliteit: Cl 1 zone 1, Ex d IIC T6 Gb

Regionale classificatie: Nema 4, Nema 7

Bevestiging: roestvrij staal

As: Namen roestvrij staal

Twee halve inch NPT-draden

Klemmenblokcontacten: 8

Werkspanning: 120VAC, 12VDC, 24VDC

Installatiebeugel: MB – 3,4:30 x 80, 130 H: 20, 30 (roestvrij staal)

Temperatuurbereik: -20 ℃ -85 ℃

Sensoren: CROUZET mechanische schakelaar (standaard), naderingsschakelaar (optioneel)

Model: IP-67 (N4), ALS-500M (Explosiebestendig)
