Hoe lost een vlinderklep met verlengde spindeltandwielflens bedieningsbarrières op voor begraven en geïsoleerde industriële pijpleidingsystemen?

1. Volledige structurele samenstelling en kernwerkprincipe

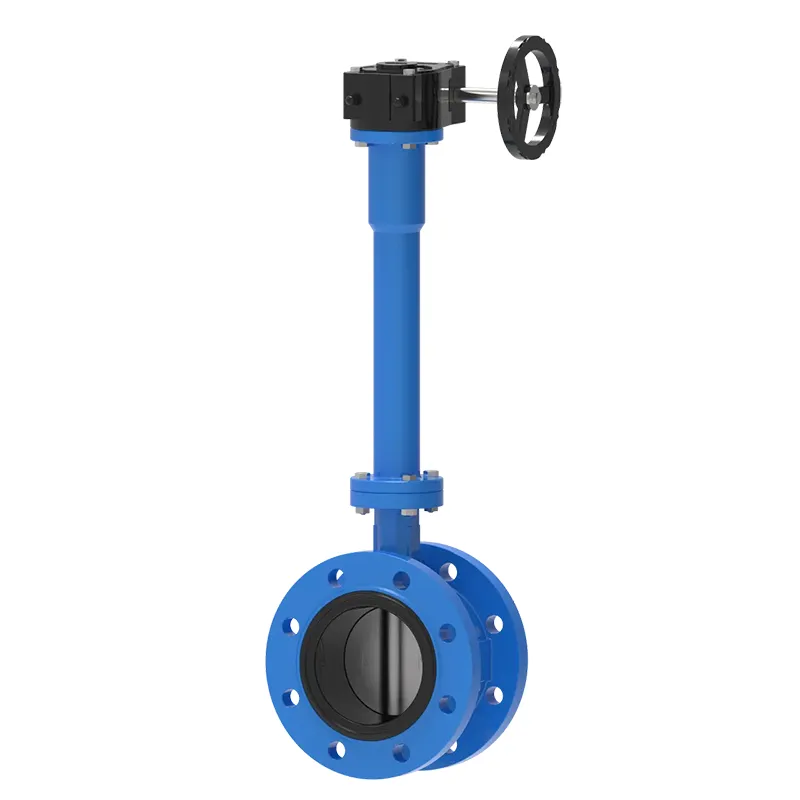

1.1 Indeling van gesplitste componenten van flens, verlengde stuurpen en tandwielaandrijving

Drie functionele kernmodules vormen het gehele kleplichaam, die elk respectievelijk een onafhankelijke pijpleidingverbinding, koppeloverdracht en stroomregelingstaken uitvoeren. Het kleplichaam met dubbele flens heeft een volledig geschroefde verbindingsvorm, die stijve afdichtingsverbindingen vormt met bijpassende pijpleidingflenzen, waardoor middelmatig lekkagerisico wordt vermeden dat wordt veroorzaakt door losse klemming van waferkleppen onder langdurige drukschommelingen. De verlengde steelconstructie is het meest gedifferentieerde onderdeel vergeleken met gewone vlinderkleppen, waarbij het handwiel voor het bedienen van de tandwielen wordt verlengd naar een toegankelijk grond- of apparatuurplatform, waardoor de bedieningspositie wordt gescheiden van het verborgen of geïsoleerde kleplichaamsdeel.

De wormwielreductiekast die bovenop de verlengde stuurpen is geïnstalleerd, zet het grote koppel dat nodig is voor schijfrotatie met grote diameter om in een lichte handwielbediening, waardoor de fysieke arbeidsintensiteit voor operators effectief wordt verminderd. In de versnellingsbak kan een precisie-worm- en wormwiel-ingrijpende structuur de schijf onder elke openingshoek vergrendelen zonder hulppositioneringsarmaturen, waardoor een stabiele vaste stroomregelingsstatus wordt gerealiseerd voor langdurig gebruik van de pijpleiding. Alle transmissieonderdelen in de verlengde steel maken gebruik van een geïntegreerde spieverbinding, waardoor synchrone rotatie tussen het handwiel en de interne vlinderschijf wordt gegarandeerd zonder transmissieslip na duizenden openings- en sluitcycli.

• De stijve verbinding met dubbele flens verbetert de algehele afdichtingsstabiliteit bij drukschommelingen
• Aanpasbare verlengde stuurpen brengt het bedieningspunt uit het begraven/geïsoleerde gebied
• Wormwielreductie vermindert het bedrijfskoppel voor pijpleidingregulering van groot kaliber
• Geïntegreerde spline-steelstructuur elimineert het risico op transmissieslipfouten

1.2 Mechanisme voor mediumonderschepping en stroomregulering

De cirkelvormige vlinderschijf, bevestigd aan het onderste uiteinde van de verlengde steel, draait 90 graden rond de verticale centrale as om de volledige opening, gedeeltelijke smoren en volledige sluiting van de pijpleidingdoorsnede te voltooien. Wanneer de schijf evenwijdig aan de mediumstroomrichting roteert, vormt de pijpleiding een onbelemmerde doorgang; Wanneer de schijf loodrecht op de stroomrichting draait, past de buitenrand van de schijf nauw bij de elastische afdichtring in het kleplichaam om een ​​nullekkage-onderschepping van vloeistof, gas en gemengde media te realiseren. De versnellingsbak met hoekschaal kan de rotatiehoek van de schijf nauwkeurig aanpassen binnen 0-90 graden, waardoor een continue lineaire stroomregeling wordt gerealiseerd in plaats van alleen tweestandenschakelaarbediening van eenvoudige hendelkleppen.

De verlengde steel is uitgerust met meerlaagse pakkingafdichtingscomponenten bij de verbinding van het kleplichaam en de verlengde huls, waardoor wordt voorkomen dat pijpleidingmedium langs de steelopening naar het gebied van de tandwielaandrijving omhoog sijpelt, waardoor tandwielroest en gemiddelde vervuiling van werkende onderdelen worden vermeden. De pakkingset kan worden vervangen zonder dat tijdens later onderhoud de hele klep uit de pijpleiding hoeft te worden verwijderd, waardoor reparatiewerkzaamheden ter plaatse van verborgen kleppen die moeilijk te demonteren zijn aanzienlijk worden vereenvoudigd.

2. Materiële normen voor behuizings-, stuurpen- en afdichtingscomponenten

2.1 Materiaalclassificatie van kleplichaam en schijf voor verschillende mediaomgevingen

De materiaalkeuze bepaalt direct de stabiele werkingscyclus van de klep op lange termijn onder specifieke mediumtemperatuur- en corrosieomstandigheden. Nodulair gietijzeren kleplichaam met epoxycoating wordt veel gebruikt in gemeentelijke watervoorziening, brandbeveiliging en koelwaterleidingen, met goede weerstand tegen erosie van neutraal water en lage productieproblemen. Het WCB-lichaam van koolstofstaal is geschikt voor stoom- en olietransportleidingen op hoge temperatuur en behoudt een stabiele mechanische sterkte bij gemiddelde temperaturen tot 425 ℃. De roestvrijstalen CF8/CF8M-behuizing past bij chemisch zuur-base gemengd medium en zouthoudende kustwaterleidingen en is bestand tegen putcorrosie veroorzaakt door chloride-ionen.

Het materiaal van de vlinderschijf moet consistent zijn met de corrosieweerstandsgraad van het kleplichaam om elektrochemische corrosie tussen verschillende metalen contactoppervlakken te voorkomen. De roestvrijstalen overlay-schijf is geconfigureerd voor corrosieve medium werkomstandigheden, terwijl de schijf van bronslegering is geselecteerd voor circulerende pijpleidingen met zeewater om adhesie van mariene organismen en schade door elektrolytische corrosie te voorkomen. Alle metalen gietstukken ondergaan na het vormen een spanningsontlastende behandeling om interne vervormingsspanningen die tijdens het gieten worden gegenereerd te elimineren, waardoor scheuren in het kleplichaam onder afwisselend koude en warme omgevingen wordt voorkomen.

2.2 Materiaalnormen voor verlengde stuurpen en versnellingsbak voor interne transmissie

De verlengde steel is bestand tegen herhaalde torsiebelasting tijdens langdurige openings- en sluitingscycli. Daarom worden zeer sterke materialen van roestvrij staal 410 of gelegeerd staal 4140 gebruikt, met strikte hardheidscontrole om vreten en breuken tijdens koppeloverdracht te voorkomen. De buitenste beschermhuls van de verlengde steel maakt gebruik van naadloze stalen buizen met roestwerende coating, waardoor ondergronds bodemvocht en thermische isolatiestoom van de pijpleiding worden geïsoleerd zodat ze niet in contact komen met de kernas van de koppeloverbrenging, waardoor de levensduur van de verlengde steelconstructie die jarenlang ondergronds is begraven aanzienlijk wordt verlengd.

De worm en het wormwiel in de versnellingsbak zijn gemaakt van een bronslegering die past bij de koolstofstalen wormstructuur, die een zelfsmerend wrijvingspaar vormt tijdens de ingrijpende rotatie, waardoor de frequentie van regelmatig onderhoud van het vet wordt verminderd. De behuizing van de versnellingsbak maakt gebruik van een gegoten aluminiumlegering met een laag gewicht en een sterke oxidatieweerstand, die geen zware roestlaag zal produceren die de rotatie van het handwiel blokkeert na langdurige blootstelling aan de buitenlucht of plaatsing van een ondergrondse kluis.

3. Standaard installatiestroom voor ondergrondse en geïsoleerde pijpleidinglay-outs

3.1 Pre-installatiepijplijn en stappen ter bevestiging van parameters

Voordat het kleplichaam wordt gehesen en aangesloten, moeten technici drie belangrijke aangepaste parameters van het product bevestigen, zodat deze overeenkomen met de lay-out van de pijpleiding ter plaatse: werkelijke ingegraven diepte of isolatiedikte om de vereiste verlengde steellengte te bepalen, nominale pijpleidingdruk om bijpassende flensdrukklasse te selecteren, en mediumtype om te controleren of de schijf en het afdichtingsmateriaal voldoen aan de anticorrosievereisten. Een niet-overeenkomende steellengte zal ervoor zorgen dat het tandwielhandwiel in de ondergrondse kluis zinkt of bedekt wordt door pijpleidingisolatie, waardoor de werking verloren gaat; Een niet-overeenkomende flensdruk zal leiden tot lekkage van de flenspakking onder de ontwerpdruk van de pijpleiding.

Reinig het flensafdichtingsoppervlak van de voor- en achterpijpleidingen grondig, verwijder lasslakken, roestvlekken en harde deeltjesaanhechtingen, om krasschade aan de elastische afdichtingspakking tijdens het aandraaien van de bouten te voorkomen. Plaats de bijpassende niet-metalen platte pakking tussen de twee groepen flenzen en lijn alle flensboutgaten horizontaal uit om excentrische extrusie van de pakking te voorkomen die wordt veroorzaakt door offset-installatie van het klephuis, wat na langdurig gebruik een plaatselijke mediumlekkage zal vormen.

3.2 Ingegraven pijpleiding Speciale vaste werking en steelbescherming

Nadat de flens van het kleplichaam volledig is vastgeschroefd en vastgezet door een kruissymmetrische aandraaivolgorde, vult u zand rond het kleplichaam voor gelaagde verdichting, waarbij wordt vermeden dat grote harde stenen direct uit de klepbehuizing extruderen en plaatselijke vervorming veroorzaken. De buitenste beschermhuls van de verlengde steel moet worden omwikkeld met waterdicht corrosiewerend materiaal van het kleplichaam naar het grondbedieningsplatform, waardoor wordt voorkomen dat ondergronds grondwater en corrosieve grond in contact komen met de metalen onderdelen van de steel. Aan het geslepen uiteinde van de steel is een holle beschermende putdeksel gereserveerd, die direct kan worden geopend om het handwiel te bedienen zonder grote gronduitgraving tijdens latere inspectie en afstelling.

Voor dik geïsoleerde pijpleidinginstallaties binnenshuis dient u een verticaal kanaal te reserveren dat overeenkomt met de buitendiameter van de verlengde steel op de positie van de pijpleidingisolatiewikkeling. Wikkel geen thermisch isolatiekatoen rond de tandwielkast en het blootgestelde gedeelte van de steel, om te voorkomen dat de ophoping van warmte de achteruitgang van het tandwielsmeervet en de veroudering van de afdichtingsonderdelen van de bovenste pakking versnelt. Voer na de installatie een volledige openings- en sluittest van het handwiel uit om te verifiëren dat de schijf draait zonder vast te lopen en dat de hoekschaalaanduiding consistent is met de daadwerkelijke onderscheppingsstatus van de stroom.

• Kruissymmetrische flensboutaanscherping om excentrische extrusielekkage van de pakking te voorkomen
• Waterdichte beschermende verpakking voor verlengde stengelbegraven sectie tegen bodemcorrosie
• Reserveer een onafhankelijk verticaal kanaal voor de stuurpen om te voorkomen dat de versnellingsbak door isolatie wordt omwikkeld
• Openings- en sluitingstest met volledige slag om het verborgen gevaar van de schijf na installatie te elimineren

4. Belangrijkste toepassingsscenario's voor industriële en gemeentelijke pijpleidingen

4.1 Gemeentelijke ondergrondse watervoorziening en brandbeveiligingsleidingnetwerken

Stedelijke gemeentelijke waterdistributiepijpleidingen en ondergrondse brandbestrijdingsringpijpen zijn de meest breed toepasbare velden voor deze verlengde spindelflensklep. De meeste hoofdpijpleidingtakken worden onder het wegdek of de bodem van de groene gordel gelegd, en gewone kleppen met korte steel moeten op grote schaal worden uitgegraven telkens wanneer er stroomaanpassingen of pijpleidingafsluitingen worden uitgevoerd, wat grote hinder voor het stadsverkeer en het dagelijkse leven van de bewoners met zich meebrengt.Verlengde spindelflensvlinderklepbreidt het handwiel van het bedieningstandwiel uit naar de posities van grondinspectieputten, en alle openings-, sluitings- en stroomsmooroperaties kunnen alleen worden voltooid door de putafdekking te openen, zonder uitgraving van het wegdek en het opvullen van pijpleidinggrond.

Gemeentelijke brandbeveiligingspijpleidingen vereisen stabiele afdichtingsprestaties onder onmiddellijke drukstoten wanneer de brandpompen starten. De stijve verbinding met dubbele flens en de meerlaagse elastische afdichtingsringstructuur kunnen onmiddellijke drukimpact verdragen zonder middelmatige lekkage. De zelfremmende structuur van het wormwiel kan de klep in de dagelijkse stand-by-status lange tijd volledig open houden en zal niet automatisch sluiten als gevolg van trillingen in de waterstroom in de pijpleiding, waardoor een onbelemmerde doorgang van brandbestrijdingswater wordt gegarandeerd tijdens noodsituaties.

4.2 In de fabriek geïsoleerde mediumtransportleidingen

Hoge temperatuur stoom-, hete olie- en gekoelde pekelpijpleidingen in chemische fabrieken hebben allemaal dikke thermische isolatielagen nodig om het verlies aan gemiddelde temperatuur te verminderen en ongelukken met oppervlakteverbranding voor operators ter plaatse te voorkomen. Als standaard vlinderkleppen met korte steel worden toegepast, moet de isolatielaag rond de klep elke keer dat de stroom wordt aangepast, worden opengesneden en moet nieuw thermisch isolatiekatoen na gebruik opnieuw worden verpakt, wat resulteert in herhaalde verspilling van thermische isolatiematerialen en frequent warmteverlies van de pijpleiding. De verlengde steelstructuur scheidt de bedrijfsversnellingsbak van het isolatiewikkelgebied. De pijpleidingisolatie kan continu als geheel worden omwikkeld zonder plaatselijk te snijden, waardoor het volledige thermische isolatie-effect van de hele pijpleiding lange tijd behouden blijft.

Grootschalige voedselverwerkende en farmaceutische fabrieken voor schoonwatercirculatiepijpleidingen selecteren ook deze flensvlinderklep met verlengde spindeltandwielaandrijving. De volledig roestvrijstalen contactmediumonderdelen voldoen aan de sanitaire productienormen, en de tandwielmodus realiseert een nauwkeurige stroomregeling over kleine afstanden, die op stabiele wijze de mediumstroom kan regelen die vereist is door productieapparatuur zonder onmiddellijke grote stroomschommelingen die de stabiliteit van de productverwerking beïnvloeden.

4.3 Park ondergrondse regenwater- en rioolwaterafvoerleidingen

De begraven regenwater- en rioolbuizen op campussen, industrieterreinen en woongemeenschappen liggen begraven onder groene grond en trottoirs, waarbij verspreide inspectieputten met tussenpozen zijn gereserveerd. Het verlengde steelontwerp van de klep past perfect bij de verticale diepte van deze inspectieputten. Onderhoudspersoneel kan het tandwielhandwiel bij de putmond direct bereiken zonder de diepe put in te gaan voor bediening. De epoxy-anticorrosiecoating van het nodulair gietijzeren kleplichaam is bestand tegen langdurige erosie van rioolwater dat organische onzuiverheden bevat, en de vervangbare buitenste afdichtingsring kan ter plaatse worden onderhouden zonder de klep integraal uit de pijpleiding te demonteren.

• Gemeentelijke ondergrondse waterleidingen elimineren graafwerkzaamheden aan de weg tijdens het afstellen van de kleppen
• Geïsoleerde fabriekspijpleidingen voorkomen herhaaldelijk snijden en opnieuw inpakken van thermisch katoen
• De zelfremmende brandpijpleiding voorkomt onbedoeld sluiten onder waterstroomtrillingen
• De anti-corrosiecoating van rioolbuizen is geschikt voor langdurige organische erosie

6. Richtlijnen voor regelmatige inspectie en langdurig corrosiewerend onderhoud

Begraven en geïsoleerde installatieomgevingen versnellen de veroudering van externe componenten van de klep. Daarom moeten gestandaardiseerde periodieke inspectie- en onderhoudscycli worden geformuleerd op basis van verschillende werkomstandigheden om plotselinge afdichtingsfouten of vastlopen van de transmissie tijdens het gebruik van de pijpleiding te voorkomen.Verlengde spindelflensvlinderklepheeft een gesplitst vervangbaar ontwerp met slijtdelen, de meeste onderhoudswerkzaamheden kunnen ter plaatse worden uitgevoerd zonder dat de pijpleiding moet worden afgesloten en de kleppen niet hoeven te worden gedemonteerd, waardoor de uitvaltijd van het pijpleidingsysteem als gevolg van onderhoudswerkzaamheden aanzienlijk wordt verminderd.

6.1 Maandelijkse routine-inspectiepunten voor onderdelen van de tandwielbediening

Open het putdeksel op de grond of het gereserveerde bedieningskanaal van de pijpleidingisolatie, draai het handwiel heen en weer voor het openen en sluiten van de volledige slag, kijk of het rotatieproces abnormale blokkering en abnormaal wrijvingsgeluid veroorzaakt. Controleer de hoekschaalwijzer van de versnellingsbak om te bevestigen dat de aangegeven openingsgraad consistent is met de feitelijke stroomonderscheppingsstatus van de schijf. Veeg oppervlaktestof en vochtige moddervlekken op de behuizing van de versnellingsbak af, controleer of er sporen van middelmatige lekkage zijn aan de bovenkant van de spindelpakking en noteer de hoeveelheid lekkage voor latere vervanging van de pakking.

Voor versnellingsbakken die in ondergrondse vochtige inspectieputten zijn geïnstalleerd, veegt u de buitenmantel elke maand af met een droge doek om gecondenseerde waterdruppels te verwijderen die zich aan het oppervlak hechten. Hierdoor wordt voorkomen dat langdurige vochtige corrosie van het oppervlak van de behuizing van de aluminiumlegering perforatieschade aan de interne afdichtingsvetholte veroorzaakt. Als de draaiweerstand van het handwiel duidelijk toeneemt in vergelijking met het vorige inspectierapport, moet aanvullend smeervet in de versnellingsbak worden geïnjecteerd via de gereserveerde vetinjectiespuit.

6.2 Jaarlijks grondig anti-corrosie- en afdichtingsvervangingsonderhoud

Voer elk jaar een volledige anti-corrosie-inspectie uit van de buitenste beschermhuls van de verlengde steel, controleer of het buitenste waterdichte roestwerende opgerolde materiaal barsten vertoont, eraf valt en of er grondwater in de hulsopening sijpelt. Beschadigde corrosiewerende wikkelonderdelen moeten opnieuw worden opgewikkeld met nieuw waterdicht opgerold materiaal, en de verbindingsspleet wordt afgedicht met roestwerende afdichtingslijm om ondergronds contact van corrosief medium met de metalen steelas te blokkeren.

Verwijder de verouderende elastische afdichtring uit het klephuis door de flens te demonteren tijdens het jaarlijkse onderhoud aan de pijpleiding en vervang deze door een nieuwe afdichtring die past bij de mediumtemperatuur en de corrosiegraad. Controleer de oppervlaktekras- en corrosiegraad van de vlinderschijf, polijst en repareer kleine roestvlekken op het schijfoppervlak, en voer een aanvullende behandeling tegen corrosie uit voordat u deze opnieuw in het klephuis installeert. Alle vervangen oude afdichtingsaccessoires worden geclassificeerd en gerecycled in overeenstemming met de normen voor industrieel afvalbeheer, zonder dat ze willekeurig worden weggegooid.

• Maandelijkse handwielrotatietest met volledige slag om verborgen gevaar voor transmissieblokkering te detecteren
• Tijdig aanvullend tandwielsmeervet als het draaimoment duidelijk toeneemt
• Jaarlijks opnieuw inpakken van de buitenste waterdichte anticorrosielaag van de beschadigde stuurpen
• Vervang de verouderende binnenafdichtring tijdens regelmatig stilgelegd onderhoud aan de pijpleiding
