Wat zijn de veel voorkomende soorten terugslagkleppen die worden gebruikt in industriële toepassingen?

In industriële pijpsystemen,Kleppenzijn cruciale onderdelen die een unidirectionele stroming garanderen en de terugstroom stoppen. Hun werking is essentieel voor het voorkomen van verontreiniging, het behoud van de effectiviteit van het systeem en het waarborgen van apparatuur. Een aantal variabelen, waaronder vloeistoftype, druk en stroomomstandigheden, beïnvloeden de keuze van het afwegkleptype voor een bepaalde toepassing. De meest populaire soorten terugslagkleppen die in industriële omgevingen worden gebruikt, worden hieronder onderzocht.

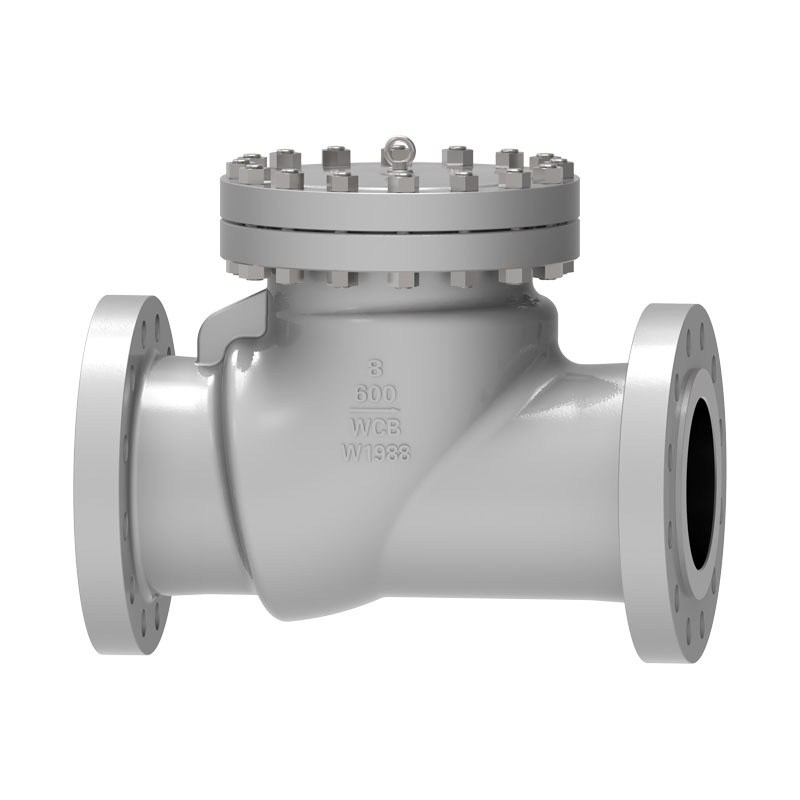

1. Swing -terugslagklep

Hoe het werkt:

Een swingcheckklep heeft een scharnierende schijf of flap die open zwaait wanneer vloeistof in de voorwaartse richting stroomt. Wanneer de stroom stopt of omkeert, zorgt de zwaartekracht of tegendruk ervoor dat de schijf dichtzwaait, waardoor de terugstroom wordt voorkomen.

Toepassingen:

- water- en afvalwatersystemen

- olie- en gaspijpleidingen

- Pompsystemen

Voordelen:

- Eenvoudig ontwerp

- Geschikt voor systemen onder de druk

- Minimale drukval tijdens het bedrijf

2. Ballcheckklep

Hoe het werkt:

Een ballenklep gebruikt een bolvormige bal om de omgekeerde stroom te blokkeren. Wanneer vloeistof in de gewenste richting stroomt, beweegt de bal weg van de klepstoel. Wanneer de stroom stopt of omkeert, keert de bal terug naar de stoel, waardoor de klep wordt afgedicht.

Toepassingen:

- Chemische verwerking

- Voedsel- en drankenindustrie

- Surry -hanteringssystemen

Voordelen:

- Compact ontwerp

- Effectief bij het omgaan met viskeuze vloeistoffen of slurry

- Vereisten onderhoudsarme

3. Liftcheckventiel

Hoe het werkt:

In een liftkwijtschelding, de schijf wordt verticaal van de stoel opgeheven door de voorwaartse vloeistofstroom. Wanneer de stroom omkeert, keert de schijf terug naar de stoel en sluit de klep.

Toepassingen:

- Steam Systems

- Hogedrukpijpleidingen

- Gastoepassingen

Voordelen:

- Ideaal voor hoge druktoepassingen

- Biedt een strakke afdichting tegen de terugstroom

- Geschikt voor horizontale en verticale installaties

4. Diafragmische terugslagklep

Hoe het werkt:

Een flexibel diafragma werkt als een afdichtingsmechanisme in deze klep. Voorwaartse stroming heft het diafragma op, waardoor vloeistof kan passeren, terwijl de achterstroom het tegen de klepstoel drukt om omgekeerde stroom te voorkomen.

Toepassingen:

- Farmaceutische industrie

- voedselverwerking

- Corrosieve vloeistofsystemen

Voordelen:

- Uitstekend voor het hanteren van gevoelige of corrosieve vloeistoffen

- Biedt een verontreinigingsvrije afdichting

- Rustige operatie

5. Duckbill -terugslagklep

Hoe het werkt:

Gevormd als de rekening van een eend, opent deze klep wanneer de vloeistofdruk ertegen duwt en stevig onder de rugdruk sluit.

Toepassingen:

- Mariene en afvalwatersystemen

- Stormwaterbeheer

- Outfall Systems

Voordelen:

- Flexibel en lichtgewicht

- Niet-mechanische operatie

- bestand tegen verstopping

6. Wafer -terugslagklep

Hoe het werkt:

Deze compacte klep past tussen twee pijpflenzen en heeft een schijf die schommelt of liften om voorwaartse stroom mogelijk te maken. Wanneer de stroom omkeert, sluit de schijf af, waardoor de terugstroom wordt voorkomen.

Toepassingen:

- Systemen met ruimtebeperking

- HVAC -systemen

- Chemische verwerking

Voordelen:

- Lichtgewicht en compact ontwerp

- Minimale drukval

- Eenvoudig te installeren

7. Stille terugslagklep

Hoe het werkt:

Stilte kleppen gebruiken een veerbelast mechanisme om de klep snel te sluiten wanneer de stroom stopt, waardoor de waterdruk wordt voorkomen (een overspanningsstijging veroorzaakt door plotselinge stroomomkering).

Toepassingen:

- HVAC -systemen

- Watervoorzieningsnetwerken

- Pompsystemen

Voordelen:

- Elimineert waterdier

- Rustige operatie

- Duurzaam en efficiënt

De juiste terugslagklep selecteren

Houd rekening met de volgende elementen bij het kiezen van een chequeklep voor uw toepassing:

Maak dat het vloeistoftype compatibel is met het materiaal van de klep.

Selecteer een klep die in staat is om de druk en stroomsnelheden van het systeem te beheren.

- Installatieruimte: wafelkleppen en andere kleine keuzes zijn perfect voor beperkte ruimtes.

Onderhoudsvereisten: voor belangrijke systemen, kies kleppen die minder onderhoud vereisen.

Conclusie

In industriële toepassingen zijn check -kleppen essentieel omdat ze een unidirectionele, soepele stroom en stop terugstroom bieden. Elke vorm van terugslagklep, van swing en bal tot diafragma- en duckbill -typen, heeft speciale voordelen die geschikt zijn voor bepaalde systemen en sectoren. Het selecteren van de beste klep om de systeemprestaties en betrouwbaarheid te verbeteren, kunnen eenvoudiger worden gemaakt als u op de hoogte bent van de functies ervan.
