Hoe zorgt het ontwerp van een kogelklep voor een strakke afdichting?

Kogelkleppen staan ​​bekend om hun vermogen om een ​​betrouwbare en strakke afdichting te bieden, waardoor ze onmisbaar zijn in een breed scala van industriële en residentiële toepassingen. Hun unieke ontwerp zorgt niet alleen voor een efficiënte stroomcontrole, maar minimaliseert ook het risico op lekken. Laten we duiken op hoe het ontwerp van eenkogelklepbereikt dit niveau van afdichtings precisie.

Belangrijkste componenten van een kogelventielontwerp

Om het afdichtingsmechanisme te begrijpen, is het belangrijk om de belangrijkste componenten van een kogelventiel te verkennen:

- De bal: een bolvormige component met een gat (boring) door het midden, waardoor vloeistof kan stromen wanneer deze uitgelijnd is met de pijpleiding.

- Zitplaatsen: meestal gemaakt van zachte materialen zoals Teflon (PTFE) of elastomeren, stoelen bieden het afdichtoppervlak voor de bal.

- Lichaam: de klepbehuizing die de interne componenten bevat en beschermt.

- STEM: verbindt de bal met de actuator of handvat, waardoor rotatie mogelijk wordt.

- afdichtingen en pakkingen: zorg ervoor dat er geen lekkage optreedt rond de stengel of tussen klepcomponenten.

Hoe de kogelklep een strakke afdichting bereikt

1. Precisiebewerking van de bal

De bal in eenkogelklepis precies bewerkt om een ​​glad en uniform oppervlak te bereiken. Dit zorgt ervoor dat wanneer de klep gesloten is, het oppervlak van de bal perfect aansluit bij de stoelen, waardoor een strakke afdichting ontstaat.

- Volledig contact: de sferische vorm zorgt voor volledig contact met de stoelen, waardoor gaten worden geëlimineerd.

- Lage koppelvereiste: een goed gemarkeerde bal vermindert wrijving, waardoor de klep strak kan worden afgesloten met minimale inspanning.

2. Zitmechanisme

De stoelen in een kogelklep zijn ontworpen om enigszins te comprimeren wanneer de klep is gesloten, waardoor een strakke afdichting ontstaat.

- Zachte stoelen: materialen zoals PTFE vervormen enigszins onder druk en vullen alle kleine onregelmatigheden op het baloppervlak.

- Spring-geladen stoelen: in sommige ontwerpen duwen de stoelen de stoelen tegen de bal en handhaven ze een afdichting, zelfs onder fluctuerende druk.

3. Drijvend balontwerp

Veel kogelkleppen hebben een drijvend balontwerp, waarbij de bal niet is vastgesteld maar op zijn plaats wordt gehouden door de stoelen.

- Zelfaanpassing: de zwevende bal wordt tegen de stroomafwaartse stoel geduwd door de druk van de vloeistof, waardoor de afdichting wordt verbeterd.

- Effectief onder druk: dit ontwerp zorgt voor een strakke afdichting, zelfs in hogedruksystemen.

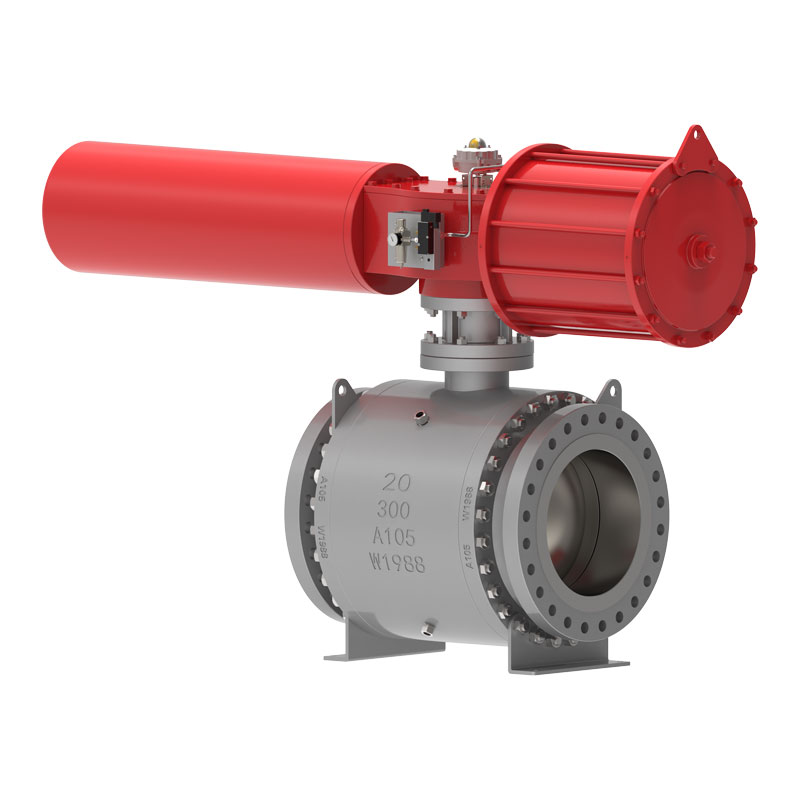

4. Tunnion gemonteerd balontwerp

In grotere of hogedruk kogelventiel wordt een op de trennie gemonteerd ontwerp gebruikt. De bal is verankerd aan de boven- en onderkant, waardoor de stress op de stoelen wordt verminderd.

- Verminderde slijtage: de vaste bal minimaliseert de stoelvervorming, waardoor een consistente afdichting na verloop van tijd wordt gewaarborgd.

- Dubbele afdichting: zowel stroomopwaartse als stroomafwaartse stoelen behouden contact met de bal, waardoor een toegevoegde laag afdichtingslaag wordt geleverd.

5. STEM -afdichting

Om lekken rond de stengel te voorkomen, nemen kogelkleppen op:

- O-ringen en verpakking: flexibele materialen die een afdichting rond de stengel vormen.

- Anti-blowout-ontwerp: zorgt ervoor dat de stengel veilig op zijn plaats blijft, waardoor de afdichting wordt gehandhaafd, zelfs onder extreme omstandigheden.

Voordelen van de strakke afdichting in kogelventiel

- Lekpreventie: zorgt voor geen verlies van vloeistof, verbetering van de efficiëntie en veiligheid.

- Veelzijdigheid: behandelt een verscheidenheid aan media, waaronder gassen, vloeistoffen en slurries.

- Duurzaamheid: bestand tegen slijtage, waarbij een strakke afdichting gedurende langere periodes wordt gehandhaafd.

Toepassingen die profiteren van strakke afdichtingen

Het vermogen van de balkleppen om een ​​strakke afdichting te bieden, maakt ze ideaal voor:

- Hogedrukpijpleidingen.

- Gevaarlijk of corrosief mediatransport.

- Kritische toepassingen in industrieën zoals olie en gas, chemische verwerking en geneesmiddelen.
